Tork Ölçümünün Önemi

Bir tahrik sisteminin gerçekte ne kadar güç aktardığını bilmek istiyorsanız, akım ve gerilim ölçmek yetmez; şaftın kendisini ölçmeniz gerekir. Tork; makine imalatı ve birçok uygulama için hayati bir mekanik ölçümdür ve tüm sektörlerde test yatağı üreticileri ile kullanıcılar tarafından talep edilir.

Otomotiv sektörü; daha düşük yakıt tüketimi, daha yüksek güvenlik, uzun ömür ve konfor talepleri nedeniyle bu ölçüme acil ihtiyaç duyar. Aşağıda torkun neden bu kadar merkezi olduğunu, hangi sensör tipinin nerede kullanıldığını ve ölçüm zincirini kurarken nelere dikkat edilmesi gerektiğini ele alıyoruz.

Mekanik gücün anahtarı

Dönen bir şaftın aktardığı mekanik güç, tork ile açısal hızın çarpımıdır (P = M · ω). Bu basit ilişki, tork ölçümünü mekanik güç hesabının temeli yapar. Devir sayısı çoğu sistemde zaten ölçülür ve ölçmesi kolaydır; belirsiz olan taraf her zaman torktur.

Tork ölçülmediğinde mekanik güç ancak dolaylı yoldan tahmin edilir: elektriksel giriş gücünden kayıp modelleri düşülerek ya da yakıt tüketiminden yola çıkılarak. Her iki yol da doğrulamak istediğiniz şeyi bir modele bağımlı kılar. Verim, kayıp dağılımı ve tasarım karşılaştırmaları söz konusu olduğunda bu bağımlılık kabul edilebilir olmaktan çıkar.

İkinci önemli nokta, torkun yalnızca ortalama değerinin değil zaman içindeki davranışının da bilgi taşımasıdır. Burulma titreşimleri, ateşleme düzensizlikleri, dişli kavrama olayları ve kontrol yazılımının geçici tepkileri tork sinyalinin içinde görünür. Ortalama alınmış bir değer bu bilgiyi siler.

Tork ölçümü nerede kullanılır

Motor test yatakları	Güç ve verim eğrilerinin çıkarılması, kalibrasyon ve emisyon çalışmaları
Tahrik sistemi testleri	Şanzıman, diferansiyel ve aktarma organlarında kayıpların ölçülmesi
Elektrikli tahrik sistemleri	Elektriksel ve mekanik gücün karşılaştırılarak verimin doğrulanması
Yüksek devir uygulamaları	Turbo makineler, kompresörler ve 20.000 dev/dk üzerindeki tahrikler
Üretim ve montaj	Sıkma torkunun izlenmesi, kalite kaydı ve proses doğrulaması

Uygulamaya göre değişen sensör aileleri tork sensörleri kategorisinde toplanmıştır.

Dönen ve dönmeyen sensörler

Tork sensörleri iki temel gruba ayrılır ve seçim, ölçümün nerede yapılacağına bağlıdır.

Dönmeyen (reaksiyon) tork sensörleri

Bu sensörler dönen şaft üzerinde değil, tepki momentinin alındığı sabit noktada ölçüm yapar. Gövde sabit olduğu için besleme ve sinyal aktarımı basittir, maliyet daha düşüktür. Sınırı ise şudur: ölçtükleri tepki momenti, şafttan geçen torkla her koşulda aynı değildir. Yataklama sürtünmesi, atalet etkileri ve montaj kısıtları araya girer; özellikle hızlı değişen yüklerde fark büyür. TB1A ve TTS bu gruba örnektir.

Dönen tork transdüserleri

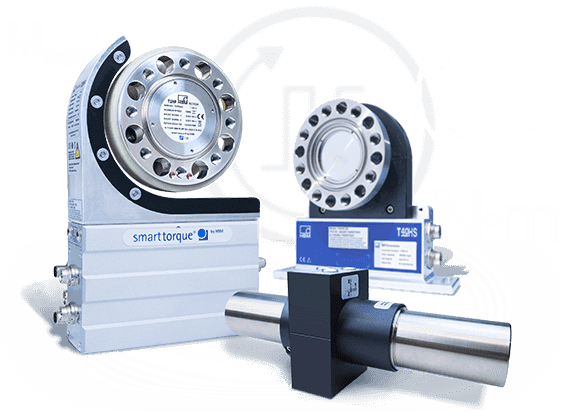

Dönen transdüserler şaft hattına seri bağlanır ve iletilen torku doğrudan ölçer. Ölçüm gövdesindeki gerinim ölçerler burulma gerinimini algılar; besleme ve sinyal temassız olarak aktarılır, böylece aşınan parça bulunmaz. Flanş tipi tasarımlar kısa yapı boyu ve yüksek burulma rijitliği sunar; mil tipi tasarımlar ise mevcut hatlara uyarlanmakta esneklik sağlar. T40FM ve T110/T100 flanş tipi, T210 ise mil tipi çözümlere örnektir.

Fren tabanlı ölçümden hat-üstü transdüsere geçiş

Motor test yatakları, frenleme cihazlarından dinamik proses optimizasyonunu destekleyen hat-üstü döner tork transdüserlerine geçmiştir. Bu geçişin nedeni pratiktir.

Klasik yaklaşımda tork, dinamometrenin gövdesine etkiyen tepki momentinden hesaplanırdı. Bu yöntem kararlı çalışma noktalarında iyi sonuç verir; ancak modern test senaryoları artık kararlı noktalardan oluşmuyor. Sürüş çevrimlerinin gerçekçi biçimde simüle edilmesi, hızlı yük değişimleri, rejeneratif frenleme ve kontrol yazılımının geçici davranışının incelenmesi gerekiyor. Bu koşullarda dinamometrenin ataleti ve yataklama kayıpları, ölçülen tepki momentini gerçek şaft torkundan ayırıyor.

Hat-üstü bir transdüser ise torku olduğu yerde ölçer. Atalet etkileri sensörün ölçüm noktasının dışında kalır ve geçici rejimlerde de doğru değer elde edilir. Elektrikli tahrik sistemlerinde bu yaklaşım standarda dönüşmüştür; ayrıntıları elektrikli makinelerde tork ölçümü ve eDrive testi yazılarımızda bulabilirsiniz.

Yüksek devirde ölçüm

Devir sayısı arttıkça tork ölçümü mekanik bir problem hâline gelir. 20.000 dev/dk üzerindeki uygulamalarda dikkat edilmesi gerekenler şunlardır:

Balans kalitesi: Şaft hattına eklenen her kütle dengesizlik üretir; yüksek devirde küçük bir dengesizlik büyük merkezkaç kuvvetine dönüşür.
Kritik hız: Transdüserin eklenmesi hattın burulma ve eğilme doğal frekanslarını değiştirir; çalışma devri bu bölgelerden uzak tutulmalıdır.
Bağlantı elemanları: Kaplinler yüksek devirde ek kayıp ve ısınma üretebilir; seçim sensörle birlikte yapılmalıdır.
Sıcaklık: Yüksek devirde gövde sıcaklığı yükselir ve sıfır noktası kayabilir; termal dengelenme beklenmelidir.

Yüksek devir uygulamaları için özel olarak tasarlanmış T40HS gibi flanş tipi transdüserler bu gereksinimleri karşılamak üzere geliştirilmiştir.

Ölçüm zincirini kurmak

Tork transdüseri doğru seçilse bile, zincirin geri kalanı sonucun kalitesini belirler. Test yatağı kurulumunda en çok zaman kaybettiren noktalar mekanik tarafta ortaya çıkar.

Hizalama: Şaft hattındaki eksen kaçıklığı transdüsere eğilme momenti bindirir ve ölçümü bozar. Hizalama, sensör montajının ayrılmaz parçasıdır.
Kapasite seçimi: Nominal torkun çok üzerinde bir kapasite seçmek, çalışma noktasındaki bağıl belirsizliği büyütür. Dinamik tepe değerler hesaba katılarak makul bir pay bırakılır.
Devir ölçümü: Güç hesabı için devir de gerekir. Torkla aynı gövde üzerinde entegre devir ölçümü, ayrı bir enkoderden çok daha kolay senkronize edilir.
Kablolama ve topraklama: Test yatakları elektriksel olarak gürültülü ortamlardır. Ekranlama ve tek noktadan topraklama, sinyal kalitesini doğrudan etkiler.
Kalibrasyon: Transdüserin izlenebilir kalibrasyonu ve periyodik doğrulaması planlanmalıdır; ayrıntılar için düzenli kalibrasyon yazımıza bakabilirsiniz.

Dinamik proses optimizasyonu

Tork sinyalinin dinamik içeriği, yalnızca test yatağında değil üretimde de değer üretir. Vidalama ve sıkma işlemlerinde tork-açı eğrisinin şekli, bağlantının doğru oturup oturmadığını söyler; sadece son tork değerine bakmak, yanlış diş açılmasını ya da eksik oturmayı gizleyebilir.

Benzer biçimde tahrik sistemlerinde tork salınımlarının izlenmesi, yorulma değerlendirmesinin girdisini oluşturur. Ölçülen tork zaman serisinden çevrim sayımı yapılarak malzeme üzerindeki gerçek yükleme geçmişi çıkarılır. Bu verinin doğru toplanması için tork kanalının yeterli örnekleme hızıyla ve diğer kanallarla senkron biçimde kaydedilmesi gerekir; QuantumX modülleri ve mekanik ve yapısal veri toplama çözümleri bu amaçla kullanılır.

Ne yapmalı

Tork ölçümü planlarken üç soruyu sırayla cevaplayın. Birincisi: ölçmek istediğiniz olay kararlı mı, geçici mi? Geçici olaylar hat-üstü dönen transdüser gerektirir. İkincisi: çalışma devir aralığınız nedir ve şaft hattına ek bir kütle eklemenin kritik hız üzerindeki etkisini değerlendirdiniz mi? Üçüncüsü: tork kanalını hangi diğer kanallarla birlikte değerlendireceksiniz ve bunların senkronizasyonu nasıl sağlanacak?

Tork ölçümünde kullanılan terimleri ve teknik büyüklükleri tork ölçümünün teknik terimleri yazımızda topladık. Test yatağı kurgusu için mekanik test çözümleri sayfasına bakabilir, uygulamanıza uygun transdüser seçimi için bize ulaşabilirsiniz.

Kaynak: HBK
