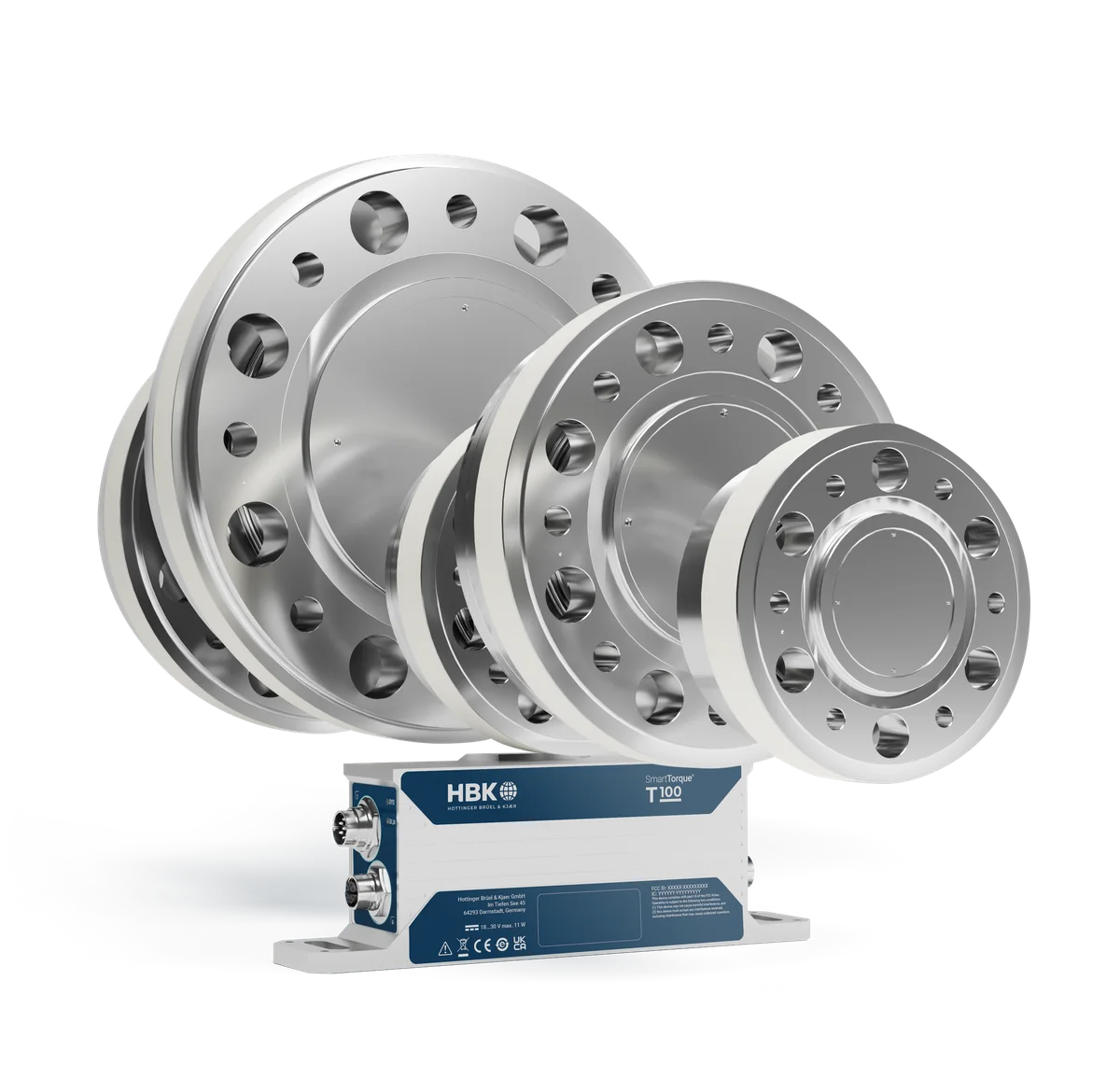

T110/T100

Dinamik tork ölçümünde yeni nesil platform

Elektrikli güç aktarma organlarında tork artık sabit bir değer değil; darbeli, yüksek frekanslı ve hızla değişen bir büyüklüktür. Klasik sensörlerin bant genişliği bu geçici olayları yuvarlayarak gerçek tepe değerleri gizler. T110/T100 platformu, yüksek doğruluğu çok yüksek bant genişliğiyle birleştirerek dinamik olayların sinyalde bozulmadan görünmesini sağlar.

Dönen mi, dönmeyen mi?

T110 ve T100 dönen flanş tipi sensörlerdir: ölçüm flanşı mil hattının parçası olarak döner, sinyal ise temassız aktarılır. Bu nedenle sürekli çalışan bir aktarma organında verim, kayıp ve dinamik yük ölçümü için uygundurlar. Kalibrasyon tezgâhı gibi milin dönmediği uygulamalarda dönmeyen (reaksiyon) tipi transdüserler kullanılır.

0,03 doğruluk sınıfı
Sınıfının en dar hata bütçelerinden biri; elektrikli motor verim haritalarında ve yasal raporlamaya giren ölçümlerde belirleyicidir.

15 kHz bant genişliği
Dişli çarpması, invertör anahtarlama etkileri ve burulma titreşimleri gibi hızlı olaylar filtrelenmeden kaydedilir.

Modüler mimari
Tek bir mekanik gövde üzerinde farklı arayüz modülleri kullanılabilir; ölçüm zinciri değişse de mekanik entegrasyon korunur.

Arayüzler

±10 V gerilim, 4–20 mA akım ve frekans çıkışlarının yanı sıra EtherCAT ve PROFINET ile doğrudan dijital aktarım desteklenir; böylece hem klasik veri toplama sistemlerine hem de gerçek zamanlı test otomasyonuna bağlanabilir.

Nerede kullanılır?

Elektrikli araç güç aktarma organı ve e-aks test yatakları, elektrikli motor verim ölçümleri, şanzıman ve redüktör testleri, yüksek dinamikli motor test standları.
