TTS

Kalibrasyon cihazını kim kalibre ediyor?

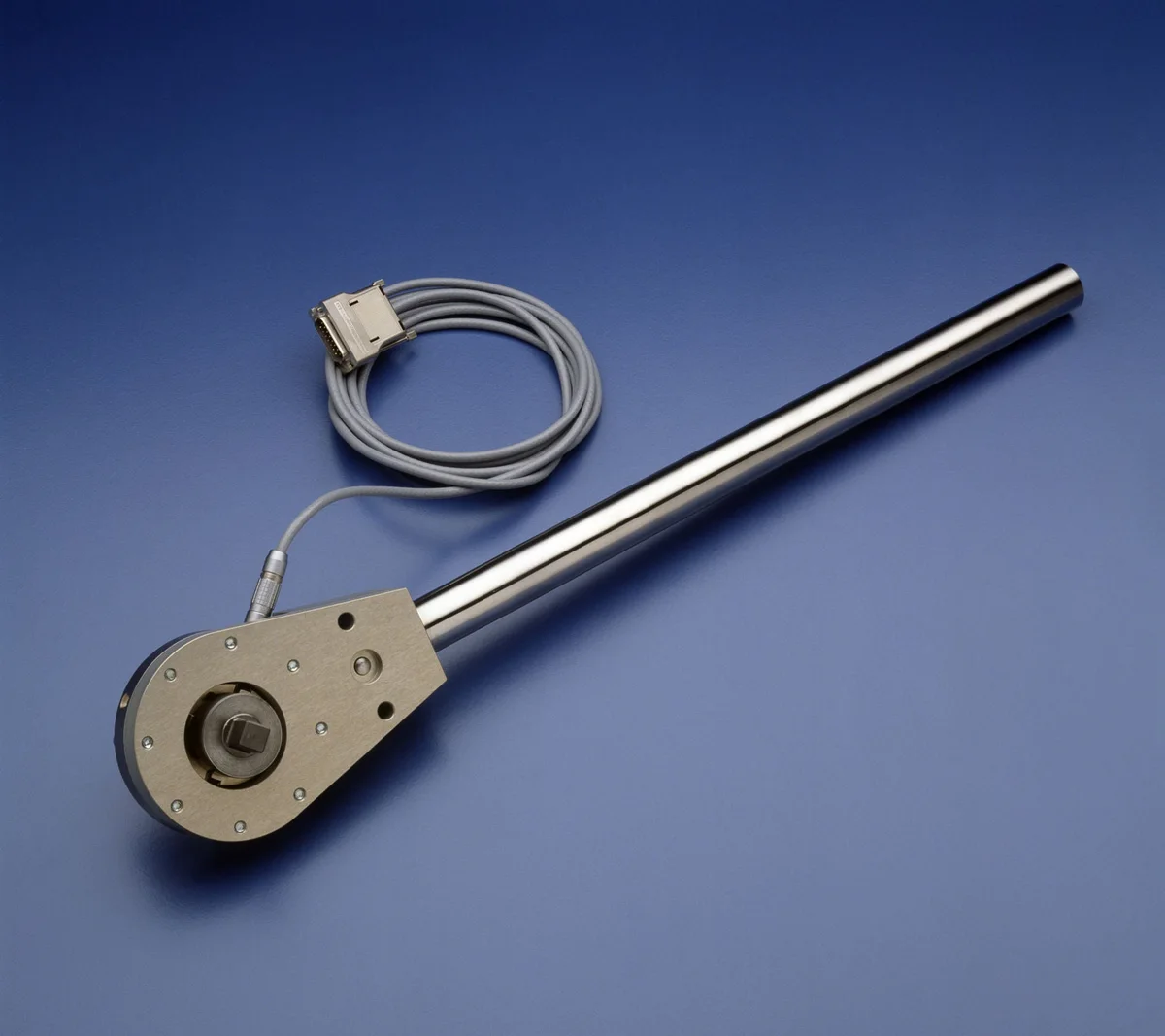

Tork anahtarları düzenli olarak kalibrasyon cihazlarında kontrol edilir; ancak o cihazların kendisinin de doğrulanması gerekir. TTS, tam olarak bu iş için tasarlanmış bir transfer tork anahtarıdır: bilinen doğrulukta bir referans olarak tork anahtarı kalibrasyon düzeneğine uygulanır ve düzeneğin gösterdiği değerle karşılaştırılır.

Dönmeyen tip: neden bu iş için doğru

TTS dönmeyen bir tork sensörüdür. Tork, sürekli dönen bir mil hattından değil, kol üzerinden uygulanan reaksiyon momentinden ölçülür. Sıkma momenti ve kalibrasyon işlerinde ölçüm statik veya yarı statiktir; bu nedenle rotor-stator sinyal aktarımına ihtiyaç duyulmaz ve dönmeyen yapı daha basit, daha kararlı bir ölçüm zinciri sunar. Buna karşılık bir motorun veya şanzımanın çalışırken ürettiği torku ölçmek için dönen (flanş veya mil tipi) transdüserler gerekir.

DKD-R 3-7 uyarınca 0,5 sınıfı
Tork anahtarı kalibrasyonuna özgü yönergeye göre sınıflandırılmıştır; sonuçlar doğrudan kalibrasyon raporlarına girebilir.

Değiştirilebilir kare uçlar
1/4", 3/8", 1/2", 3/4", 1" ve 1.5" kare tahrik adaptörleriyle farklı tork anahtarı ve düzenek boyutlarına uyum sağlar.

Ölçüm aralığına göre kol boyu
100 N·m sürümü 495 mm, 200 N·m sürümü 690 mm, 500 N·m ve 1 kN·m sürümleri 940 mm uzunluğundadır; uygulanan kuvvet ergonomik sınırlar içinde kalır.

Nerede kullanılır?

Tork anahtarı kalibrasyon cihazlarının doğrulanması, kalibrasyon laboratuvarları, üretim ve montaj hatlarında periyodik kontrol, OEM servis ve bakım atölyeleri.
