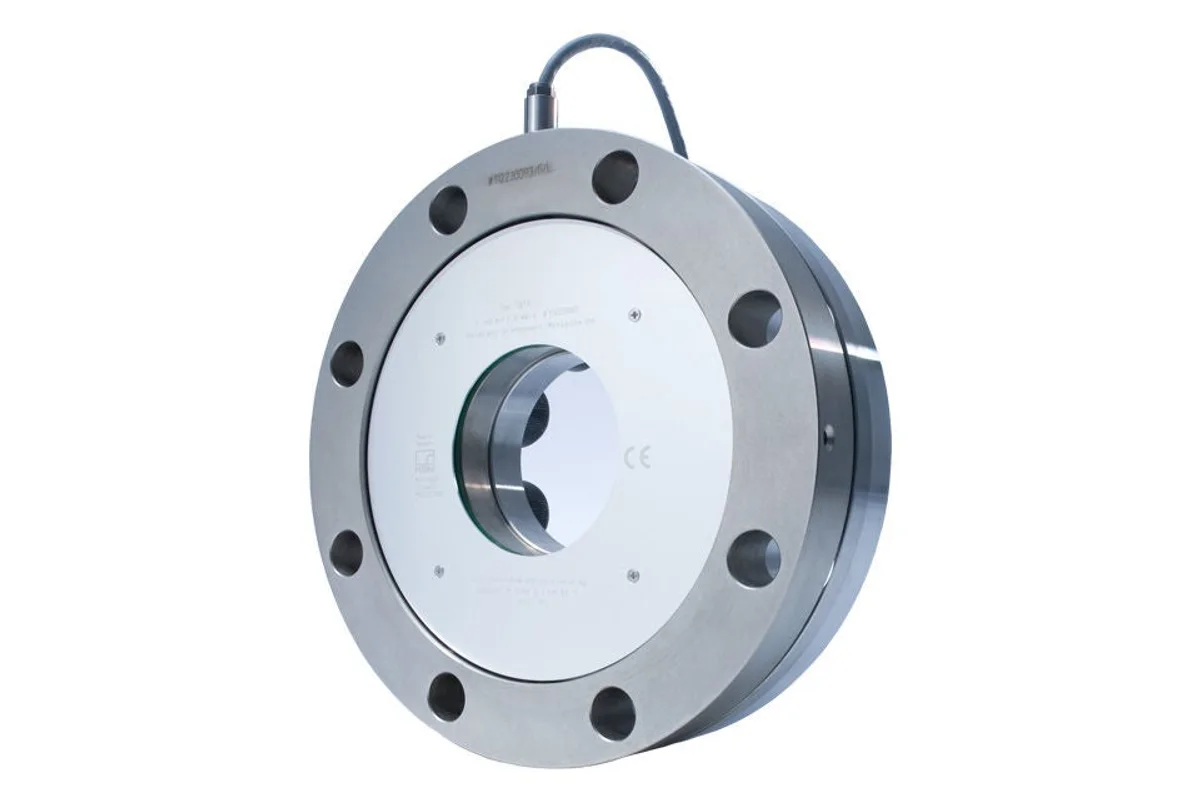

TB1A

Kalibrasyon zincirinin referansı

Bir tork ölçüm sisteminin sonucu, karşılaştırıldığı referans kadar iyidir. Kalibrasyon tezgâhlarında ve laboratuvar düzeneklerinde ise yer çoğu zaman kısıtlıdır; uzun bir ölçüm mili düzeneğe sığmaz. TB1A, düşük profilli ve çok rijit bir referans tork ölçüm diski olarak dar montaj alanlarında yüksek doğruluk sağlar.

Dönmeyen tip: neden önemli?

TB1A dönmeyen (reaksiyon tipi) bir transdüserdir. Tork, dönen bir mil hattından değil, sabit tutulan iki bağlantı yüzeyi arasındaki reaksiyon momentinden ölçülür. Bu, statik ve yarı statik torkun en doğru ölçüldüğü yapıdır: rotor-stator sinyal aktarımı, dönme kaynaklı hatalar ve merkezleme etkileri devre dışı kalır. Buna karşılık sürekli dönen bir güç aktarma organında verim ve dinamik yük ölçülecekse dönen (flanş veya mil tipi) transdüserler gerekir. TB1A bir test yatağının çalışan hattına değil, o hattın doğrulanmasına yöneliktir.

0,05 doğruluk sınıfı
Referans olarak kullanılabilecek kadar dar hata bütçesi; fabrika içi kalibrasyon zincirinde üst basamağı oluşturur.

Düşük profil, yüksek rijitlik
Kısa eksenel boy sayesinde mevcut kalibrasyon düzeneklerine ek mil uzatması gerektirmeden girer; yüksek rijitlik ölçüm sırasındaki açısal sapmayı sınırlar.

Merkezi delik
Gövdedeki merkezi delik, milin veya bağlantı elemanının eksenel olarak geçirilmesine izin verir ve düzenek tasarımını esnetir.

Nerede kullanılır?

Tork transdüseri ve tork anahtarı kalibrasyon düzenekleri, akredite kalibrasyon laboratuvarları, üretim hattı referans ölçümleri, test yatağı doğrulama ve ara kontrol işlemleri.
