Yük Hücresi Nedir ve Nasıl Çalışır?

Bir tartıcının ya da kuvvet ölçüm hattının doğruluğu, ölçüm zincirinin en başındaki elemana bağlıdır. Yük hücreleri, mekanik kuvveti elektriksel sinyale dönüştüren hassas ölçüm cihazlarıdır ve doğru seçilip doğru monte edilmediklerinde zincirin geri kalanı ne kadar iyi olursa olsun sonuç iyileşmez.

Aşağıda yük hücresinin nasıl çalıştığını, hangi tiplerin hangi problemi çözdüğünü, teknik veri sayfasındaki terimlerin ne anlama geldiğini ve montajda nelere dikkat edilmesi gerektiğini ele alıyoruz.

Çalışma prensibi: deformasyondan sinyale

Yük hücresinin kalbinde, yük altında denetimli biçimde deforme olan bir ölçüm gövdesi vardır. Gövde, uygulanan kuvvetle orantılı ve elastik sınırlar içinde kalan bir şekil değiştirme gösterecek biçimde tasarlanır. Gerinim ölçerler maksimum deformasyonun oluştuğu noktalara yerleştirilir; kuvvet uygulandığında elektriksel dirençteki değişimi algılarlar ve doğru okuma için genellikle dört ölçer bir Wheatstone köprüsüne bağlanır.

Dört ölçerli tam köprü düzeni iki iş yapar. Birincisi, iki ölçer uzarken diğer ikisi kısalacak şekilde yerleştirildiğinde çıkış sinyali büyür. İkincisi ve daha önemlisi, sıcaklık gibi tüm kollara aynı yönde etki eden büyüklükler köprüde birbirini götürür. Ortam sıcaklığı malzeme özelliklerini ve direnci etkilediğinden, kaliteli yük hücreleri ayrıca sıcaklık kompanzasyonu içerir: hem sıfır noktasının hem de duyarlılığın sıcaklıkla kayması üretim sırasında ek dirençlerle dengelenir.

Çıkış sinyali, besleme gerilimine oranla ifade edilir. Bu nedenle bir yük hücresinin duyarlılığı mV/V birimiyle verilir: nominal yükte, her bir volt besleme başına kaç milivolt çıkış üretildiğini gösterir. Sinyalin bu kadar küçük olması, köprü besleme ve amplifikatör seçiminin neden ayrı bir mühendislik kararı olduğunu açıklar.

Yük hücresi tipleri ve tipik kullanım alanları

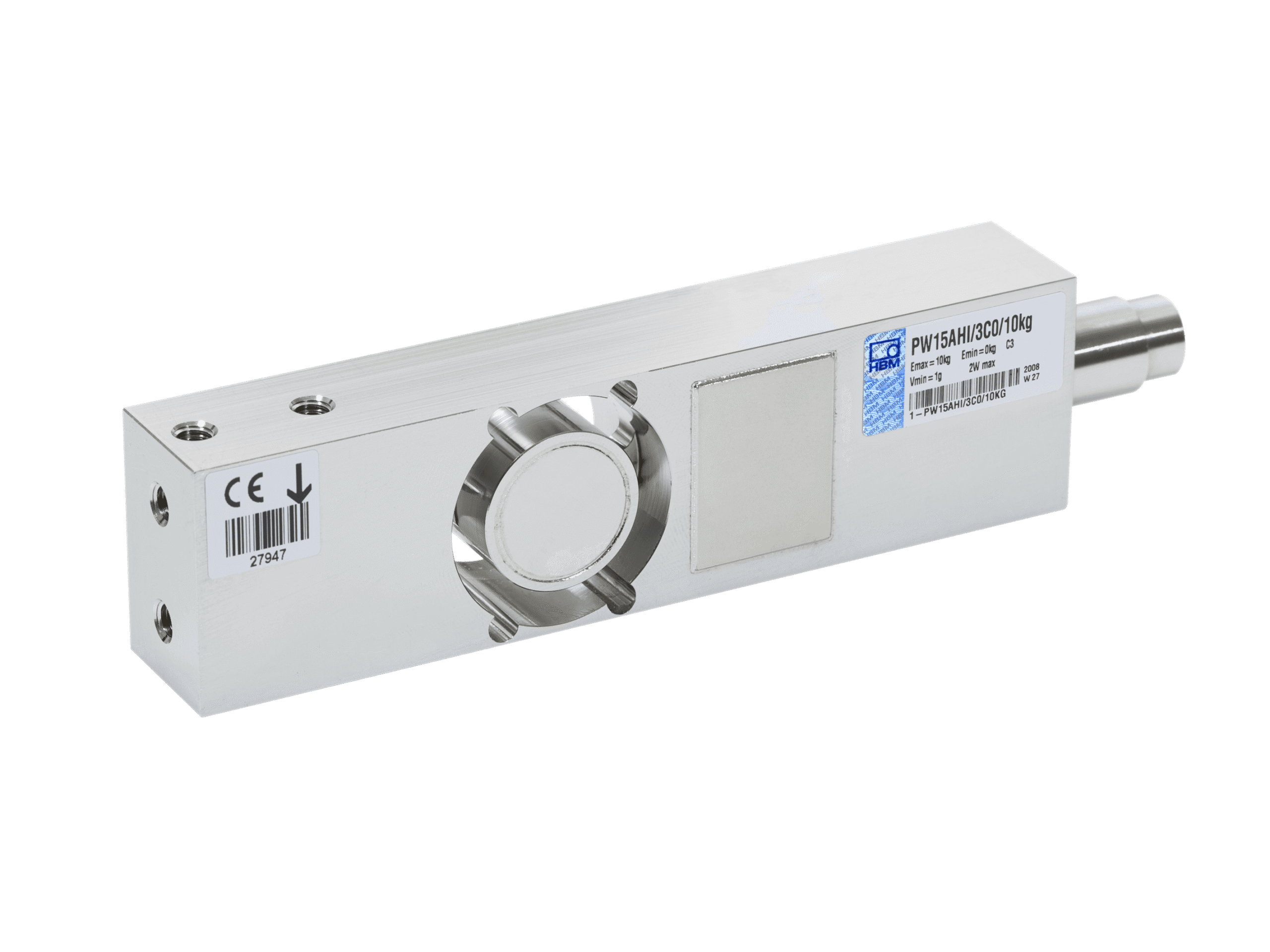

Portföydeki örnekler bu ayrımı somutlaştırır: tek noktalı tartım için PW15B, eğilme kirişi tasarımlarında Z6, yüksek kapasiteli basınç uygulamalarında C2, çekme yönlü ölçümlerde U2A ve sayısal çözümlerde FIT5A kullanılır. Tüm aileler yük hücreleri kategorisinde listelenir.

Teknik veri sayfasındaki terimleri okumak

Yük hücresi seçerken en çok kafa karıştıran nokta, kataloglardaki terimlerin hangi hata türünü tarif ettiğidir. Aşağıdaki ayrım, karşılaştırma yaparken işinizi kolaylaştırır.

Sık karşılaşılan büyüklükler

• Nominal kapasite: Hücrenin belirtilen özelliklerle ölçebileceği en büyük yük.
• Duyarlılık (mV/V): Nominal yükteki bağıl çıkış sinyali.
• Doğrusallık sapması ve histerezis: Artan ve azalan yüklemede gerçek karakteristiğin ideal doğrudan sapması.
• Sürünme: Sabit yük altında çıkışın zamanla kayması; uzun bekleme süreli tartımlarda belirleyicidir.
• Sıcaklık etkileri: Sıfır noktasının ve duyarlılığın sıcaklıkla değişimi; ayrı ayrı belirtilir.
• Emniyetli aşırı yük sınırı: Kalıcı hasar oluşmadan dayanılabilecek yük; kırılma sınırıyla karıştırılmamalıdır.

Bu değerler birbirinden bağımsız değildir. Uygulamanızda hangi hata türünün baskın olduğunu belirlemeden, yalnızca tek bir doğruluk sayısına bakarak karşılaştırma yapmak yanıltıcıdır. Örneğin hızlı çevrimli bir dolum hattında sürünme neredeyse hiç rol oynamazken, bir silo tartımında en önemli kalem odur.

Kapasite seçimi: ne kadar pay bırakmalı

Yük hücresi seçiminde en sık yapılan iki hata birbirinin zıddıdır. Kapasiteyi gereğinden büyük seçmek, çalışma noktasında çok küçük bir çıkış sinyali üretir; gürültü ve sıfır kayması bu küçük sinyalin içinde daha büyük bir pay tutar. Kapasiteyi çok küçük seçmek ise aşırı yük riskini ve kalıcı sıfır kayması ihtimalini artırır.

Doğru yaklaşım, ölü yükü ve dinamik payı ayrı ayrı hesaba katmaktır. Bir tartıcıda platformun, hazne ve karıştırıcının kendi ağırlığı hücrenin kapasitesinin bir kısmını zaten tüketir; ölçmek istediğiniz net ürün ağırlığı geriye kalan paya sığmalıdır. Dinamik yüklemede, örneğin malzemenin serbest düşüşle hazneye dolduğu durumlarda, anlık kuvvet statik ağırlığın belirgin biçimde üzerine çıkabilir.

Montaj: hücre yalnızca üzerine bineni ölçer

Bir yük hücresi, ölçmesini istediğiniz kuvveti değil, gerçekte üzerine binen kuvveti ölçer. Aradaki fark montajdan doğar ve sahadaki hataların büyük kısmı buradan gelir.

1. Yükün hücreye tanımlı bir eksende iletildiğinden emin olun; eğik yüklenme, ölçmediğiniz bileşenleri ölçüme karıştırır.
2. Termal genleşmeye izin verin. Rijit biçimde kısıtlanmış bir şasi, sıcaklık değiştiğinde hücreye kuvvet uygular.
3. Boru, kablo ve körük bağlantılarını esnek yapın; rijit boru, tartılan yükün bir kısmını taşır ve ölçümden kaçırır.
4. Kaldırma ve devrilme kuvvetlerine karşı emniyet elemanları kullanın; hücre bu kuvvetleri taşımak için tasarlanmamıştır.
5. Çok hücreli düzenlerde hücrelerin aynı düzlemde olmasını sağlayın ve köşe yükü ayarını yapın.

Bu gereksinimleri tek tek çözmek yerine hazır tartım modülleri kullanmak hem daha hızlı hem daha güvenilirdir; modüller hücreyi doğru eksende tutar ve emniyet fonksiyonlarını içerir. Basma yönündeki özel kurgular için kompresyon yük hücresinin çalışma prensibi yazımıza bakabilirsiniz.

Ortam koşulları ve koruma

Yük hücresinin ömrünü belirleyen en yaygın etken aşırı yük değil, nemdir. Köprü direnç değerleri o kadar hassas bir dengede tutulur ki, gövdeye sızan nem yalıtım direncini düşürerek sıfır noktasını yavaşça kaydırır. Bu kayma genellikle ani bir arıza gibi görünmez; aylar içinde büyüyen bir sapma olarak fark edilir.

Bu nedenle ortam koşulları seçim kriterlerinin içinde yer almalıdır. Kapalı ve kuru bir kontrol kabini ile açık havada çalışan bir platform kantarı aynı koruma sınıfını gerektirmez. Yıkanan gıda hatlarında paslanmaz gövde ve hermetik sızdırmazlık, kimyasal tesislerde malzeme uyumluluğu, toz patlaması riski taşıyan ortamlarda ise patlamaya karşı koruma belirleyici olur.

Kablo da bu değerlendirmenin parçasıdır. Kablo girişinin sızdırmazlığı ve kablonun kimyasal dayanımı, çoğu zaman hücrenin kendisinden önce sorun çıkaran noktalardır. Kabloyu kısaltmak veya uzatmak da duyarlılığı etkileyebilir; bu nedenle üretici tarafından belirlenmiş kablo uzunluğunun değiştirilmesi gerektiğinde altı iletkenli bağlantı tercih edilir.

Ölçüm zincirinin geri kalanı

Yük hücresinin ürettiği milivolt mertebesindeki sinyal, köprü besleme sağlayan ve düşük gürültülü bir amplifikatör gerektirir. Endüstriyel tartım ve proses kontrolünde tartım elektroniği, test ve ölçüm uygulamalarında ise QuantumX veri toplama modülleri kullanılır.

Zincirin doğruluğu, en zayıf halkasıyla sınırlıdır. Yüksek sınıflı bir hücreyi düşük çözünürlüklü bir göstergeye bağlamak ya da kalibrasyonu ihmal etmek, hücreye ödenen farkı anlamsız kılar. İzlenebilirliğin nasıl kurulduğunu düzenli kalibrasyon yazımızda ele aldık.

Ne yapmalı

Yeni bir uygulamada seçime şu üç sayıyı yazarak başlayın: ölü yük, ölçülecek net yük ve beklenen dinamik tepe. Bunların toplamı, aşırı yük payıyla birlikte nominal kapasitenizi belirler. Ardından ölçüm yönünü (basma, çekme ya da her ikisi) ve ortam koşullarını netleştirip tip seçimine geçin.

Mevcut bir sistemde doğruluk sorunu yaşıyorsanız, hücreyi değiştirmeden önce montajı gözden geçirin: boru bağlantılarını gevşetip tekrar ölçmek, çoğu zaman sorunun kaynağını tek adımda ortaya çıkarır. Uygulamanıza uygun hücre ve montaj kombinasyonu için bizimle iletişime geçebilirsiniz.

Kaynak: HBK
