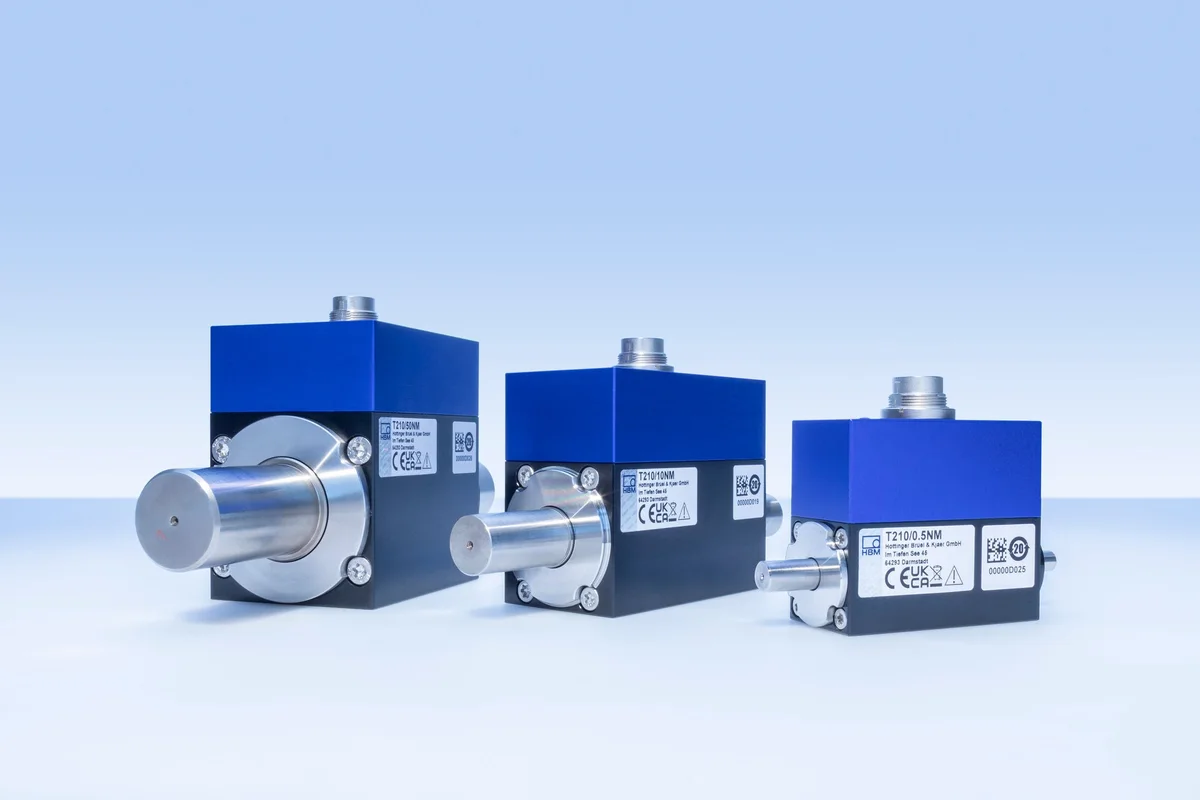

T210

Üretim hattına giren tork sensörü

Küçük elektrikli motorlar, aktüatörler, pompalar ve el aletleri için tork ölçümü çoğu zaman laboratuvarda değil, üretim ve son kontrol hattında yapılır. Burada sensörün kısa olması, standart ölçülere oturması ve ek elektronik gerektirmeden hatta bağlanabilmesi gerekir. T210, standartlaştırılmış kompakt bir mil tipi sensör olarak bu ihtiyaca yanıt verir.

Dönen mi, dönmeyen mi?

T210 dönen bir sensördür: ölçüm mili tahrik ile yük arasına seri bağlanır ve tork, dönme sırasında temassız olarak ölçülür. Milin sabit kaldığı sıkma momenti kalibrasyonu gibi işlerde dönmeyen (reaksiyon) tipi transdüserler tercih edilir. Bir motorun devir boyunca ürettiği gerçek torku ve verimini görmek isteyen her uygulama dönen tipi gerektirir.

Flanş değil, mil bağlantısı
Dairesel mil uçları körüklü kaplinlerle tahrik hattına bağlanır; flanş tipi sensörlere göre daha küçük güç sınıflarında daha kolay ve daha ekonomik entegrasyon sağlar.

Entegre devir ölçümü
Tork ve dönme hızı aynı gövdeden alınır; mekanik güç ayrı bir devir sensörü kurmadan doğrudan hesaplanabilir.

IO-Link ile dijital bağlantı
Smart Sensor profillerine uygun opsiyonel IO-Link arayüzü, sensörün üretim otomasyonuna parametrik olarak bağlanmasını ve uzaktan yapılandırılmasını sağlar.

Ölçüm aralığına göre hız

0,5–2 N·m sürümlerinde 30.000 dev/dk, 5–20 N·m sürümlerinde 20.000 dev/dk, 50–200 N·m sürümlerinde 14.000 dev/dk nominal hıza kadar çalışır. Doğrusallık sapması ±0,05 % değerinin altındadır.

Nerede kullanılır?

Elektrikli motor ve aktüatör son kontrol testleri, küçük redüktör ve dişli kutusu ölçümleri, pompa ve fan test standları, el aleti ve beyaz eşya motor testleri, üretim hattı kalite kontrol istasyonları.
