Bertrandt: Ham veriyle daha verimli elektrikli motorlar

Genel Bakış

Bir elektrikli motorun verim haritası, ayrık noktalardan oluşan bir tablo olarak çıkarılabilir. Ama gerçek kullanımda motor bu noktalarda durmaz; sürekli geçiş hâlindedir. Aradaki farkı görebilmek için ölçümün de sürekli olması gerekir.

Mühendislik hizmetleri firması Bertrandt, elektrikli motorların verimliliğini yalnızca statik çalışma noktalarında değil, tüm çalışma aralığı boyunca analiz etmek istiyordu. Geleneksel güç analizörleri yalnızca ayrık statik noktaları ölçebiliyor, ham veriyi veya hesaplanan değerleri uzun süre boyunca kaydedemiyordu. Bu durum, elektrikli tahrik sistemlerinin verimliliğini ve dinamik davranışını tam olarak analiz etme imkânını ciddi biçimde kısıtlıyordu.

Ayrık nokta ölçümünün sınırı

Klasik güç analizörü yaklaşımı, belirli bir çalışma noktasında sistemin kararlı hâle gelmesini bekler, bir ölçüm penceresi boyunca ortalama alır ve tek bir sonuç üretir. Bu yöntem doğru ve tekrarlanabilirdir; ancak üç şeyi kaçırır.

• Geçişleri: Bir noktadan diğerine giderken sistemin nasıl davrandığı kayıtta yer almaz.
• Ham veriyi: Yalnızca hesaplanmış değerler saklandığında, sonradan farklı bir soru sormak mümkün olmaz; ölçümü tekrarlamak gerekir.
• Dalga şekli ayrıntısını: Anahtarlama davranışı ve tork dalgalanması, ortalama alma işlemi sırasında silinir.

Üçüncü madde özellikle önemlidir. Elektrikli tahrik geliştirmede sorunların çoğu ortalama değerlerde değil, ortalamanın etrafındaki salınımda gizlidir; tork dalgalanması, akustik davranışı ve sürüş konforunu doğrudan etkiler.

Yaklaşım

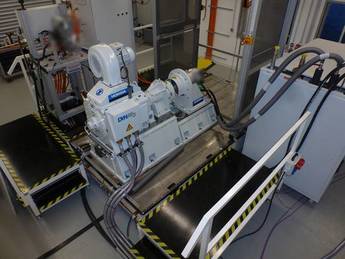

HBK; tork transdüseri, gerçek zamanlı güç analizörü işlevine sahip bir veri toplama sistemi ve sıcaklık uydusundan oluşan entegre bir ölçüm zinciri sağladı. Tüm bileşenler, otomatik tetik kontrolü ve canlı FFT analizi ile zaman senkronize ham veri üretiyor (Perception eDrive yazılımı).

Ham veriyle çalışmanın anlamı

Ham veri kaydetmek, yalnızca daha çok disk alanı kullanmak değildir; analiz sırasını tersine çevirir. Klasik yaklaşımda hangi büyüklüğün hesaplanacağına ölçümden önce karar verilir ve yalnızca o sonuç saklanır. Ham veriyle çalışıldığında ise karar sonraya bırakılabilir: aynı kayıt üzerinde farklı pencere uzunlukları, farklı filtreler ve farklı hesaplama yöntemleri denenebilir.

Bunun pratikteki karşılığı, tekrar ölçüm ihtiyacının azalmasıdır. Test yatağında geçirilen süre pahalıdır; bir sonraki soruyu cevaplamak için tezgâhı yeniden kurmak yerine mevcut kayda dönebilmek, geliştirme döngüsünü belirgin biçimde kısaltır.

Canlı analizin sıklıkla gözden kaçan faydası budur: bir kurulum hatası, kayıt bittikten saatler sonra değil, ilk saniyelerde görülür.

Senkronizasyon ve sıcaklık kanalı

Verim, mekanik gücün elektriksel güce oranıdır ve iki tarafın aynı ana ait olması gerekir. Tork, devir, faz gerilimleri ve akımlar ortak bir zaman tabanında örneklenmediğinde, kararlı noktalarda doğru görünen verim değerleri geçişlerde güvenilirliğini kaybeder.

Sıcaklık kanalının zincire dahil edilmesi ise sonuçların yorumlanabilmesi için gereklidir. Sargı direnci sıcaklıkla artar ve mıknatıs performansı değişir; aynı çalışma noktasında soğuk ve sıcak makinede ölçülen verim farklıdır. Sıcaklık kaydedilmediğinde, iki ölçüm arasındaki fark tasarım farkı sanılabilir.

Zincirin bileşenleri için tork sensörleri, elektrik güç analizörleri ve QuantumX modülleri; değerlendirme tarafında ise Perception yazılımı kullanılır.

Otomatik tetikleme ve test akışı

Tüm çalışma aralığını taramak, çok sayıda ölçüm ve çok sayıda kayıt demektir. Bu hacmi elle yönetmek pratik değildir; bu yüzden tetikleme ve kayıt akışının otomatikleştirilmesi kurulumun parçası hâline gelir.

Otomatik tetik kontrolü iki iş görür. Birincisi, ilgilenilen olayın etrafında kayıt almayı sağlar: bir yük basamağı, bir devir geçişi veya belirli bir eşiğin aşılması kaydı başlatır. İkincisi, kayıtların tutarlı biçimde adlandırılmasını ve çalışma noktası bilgisiyle etiketlenmesini mümkün kılar. Sonradan yüzlerce kayıt arasında doğru olanı bulmayı sağlayan şey, tam da bu etiketlemedir.

Test akışını tasarlarken sık yapılan bir hata, tetikleme eşiğini fazla dar seçmektir; ilgilenilen olay bazen eşiğin hemen altında kalır ve kaydedilmez. Pratik çözüm, tetikleme öncesi tampon kullanmak ve olayın öncesindeki saniyeleri de kayda dahil etmektir.

Tork dalgalanması ve anahtarlama davranışı

Elektrikli tahrik geliştirmede iki olgu doğrudan birbirine bağlıdır: inverterin ürettiği akım dalga şekli ve motorun ürettiği tork dalgalanması. Anahtarlama stratejisindeki bir değişiklik, akım harmoniklerini ve dolayısıyla tork salınımını değiştirir; bu da akustik davranışa ve sürüş hissine yansır.

Bu zinciri görebilmek için elektriksel ve mekanik sinyallerin aynı kayıtta bulunması gerekir. Tork sinyalinin frekans içeriği ile akım sinyalinin frekans içeriği yan yana konulduğunda, hangi salınımın anahtarlamadan, hangisinin makinenin manyetik geometrisinden kaynaklandığı ayırt edilebilir.

Kontrol parametrelerinin ayarlanmasında da aynı veri kullanılır. Bir parametre değişikliğinin verimi ve tork dalgalanmasını aynı anda nasıl etkilediği, iki büyüklük birlikte kaydedildiğinde tek bir denemede görülür. Konunun ölçüm tarafını elektrikli makinelerde tork ölçümü yazımızda ayrıntılandırdık.

Kullanılan HBK çözümleri:

• eDrive güç analizörü

• HBK tork transdüseri

• Perception eDrive yazılımı

• Sıcaklık uydusu modülü

Sonuçlar

Bu entegre yaklaşım sayesinde Bertrandt, elektrikli motorların verimini ve dinamik davranışını çok daha ayrıntılı analiz edebildi. Tork dalgalanması ve güç yarı iletkenlerinin anahtarlama davranışı doğrudan görülebildiği için ek son-işleme adımlarına gerek kalmadı ve daha verimli elektrikli motorların tasarımının önü açıldı.

Son-işleme adımlarının ortadan kalkması yalnızca zaman kazancı değildir; hata kaynağı da azalır. Farklı araçlar arasında veri aktarımı yapıldığında ölçekleme, birim ve zaman hizalama hataları kolayca oluşur. Tek bir zincirde toplanan veride bu riskler ortadan kalkar.

Aynı yaklaşımı kendi tezgâhınıza taşımak

Bu vakanın çıkarımı, daha pahalı bir cihaz almak değil, ölçüm mimarisini değiştirmektir: ayrık nokta ölçümü yerine sürekli, zaman senkronize ham veri kaydı. Mevcut tezgâhınızda bu geçişi değerlendirirken, önce kaç kez aynı testi yeni bir soru için tekrarladığınızı sayın; bu sayı, ham veri kaydının getirisini doğrudan gösterir.

Elektrikli tahrik testinin genel çerçevesi için eDrive testi yazımıza, veri toplama mimarisinin temelleri için ölçümde veri toplama yazımıza bakabilirsiniz.

Ne yapmalı

Ölçüm kurgunuzu gözden geçirirken üç soruyu cevaplayın: Ham veri saklıyor musunuz, yoksa yalnızca hesaplanmış sonuçları mı? Tork, elektriksel büyüklükler ve sıcaklık aynı zaman tabanında mı kaydediliyor? Kurulum hatalarını ölçüm sırasında görebiliyor musunuz?
