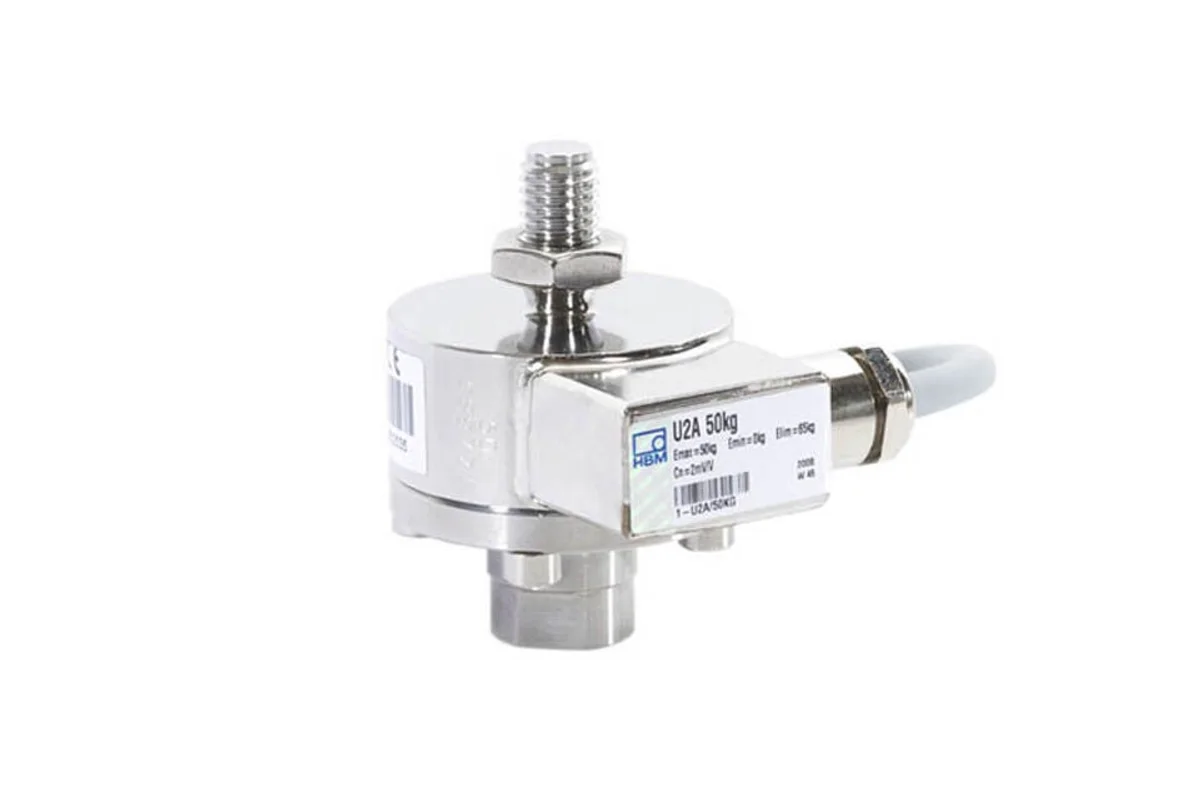

U2A

Genel bakış

Askılı tank, kazan ve proses kaplarında yük hücresi çoğu zaman çift yönlü zorlanır: kap dolduğunda çekme, karıştırıcı veya boru reaksiyonu nedeniyle zaman zaman basma kuvveti oluşur. U2A, her iki yönde de ölçüm yapabilen, 50 kg ile 20 t arasında sunulan paslanmaz çelik çekme/basma yük hücresidir ve tesis mühendisliğinde yaygın olarak kullanılır.

Öne çıkan özellikler

Çekme ve basma yönünde ölçüm
Tek bir hücre ile çift yönlü kuvvetler izlenebilir; askı ve mesnet noktalarında ayrı çözüm tasarlamak gerekmez.

Kompakt ve yassı gövde
50 mm çaptan başlayan alçak yapı, mevcut çelik konstrüksiyonlar arasına ve dar askı boşluklarına montaja izin verir.

Mafsallı göz (knuckle eye) seçeneği
Opsiyonel mafsallı gözler, yükün kendiliğinden merkezlenerek uygulanmasını sağlar; eksen kaçıklığından kaynaklanan hata azalır. Entegre adaptörle vidalı montaj da mümkündür.

Geniş sıcaklık aralığı
Opsiyonel sürümlerde −30 °C ile +120 °C arasında çalışır; sıcak proses hatlarında ve dış saha uygulamalarında kullanılabilir.

Ex korumalı sürümler
IECEx, ATEX ve EAC bölge sertifikalı varyantlar, patlayıcı ortam sınıflandırması bulunan tesislerde kullanıma uygundur.

6 telli tam köprü
Pasif mV/V çıkışı standart tartım yükselticileriyle doğrudan çalışır; uzun kablo mesafelerinde kazanç kararlılığı korunur.

Yasal tartım

U2A, OIML R60 kapsamında 1000 taksimata kadar yasal ölçü aletleri uygulamalarında kullanılabilir. Doğruluk sınıfı kapasiteye bağlı olarak D1, %0,1 veya %0,2 olarak seçilir.

Nerede kullanılır?

Askılı tank ve kazan tartımı, gravimetrik seviye ölçümü, bant terazileri, reçete ve dozajlama terazileri, hibrit tartım sistemleri, vinç ve kaldırma düzeneklerinde kuvvet izleme ile genel tesis mühendisliği uygulamalarında kullanılır.
