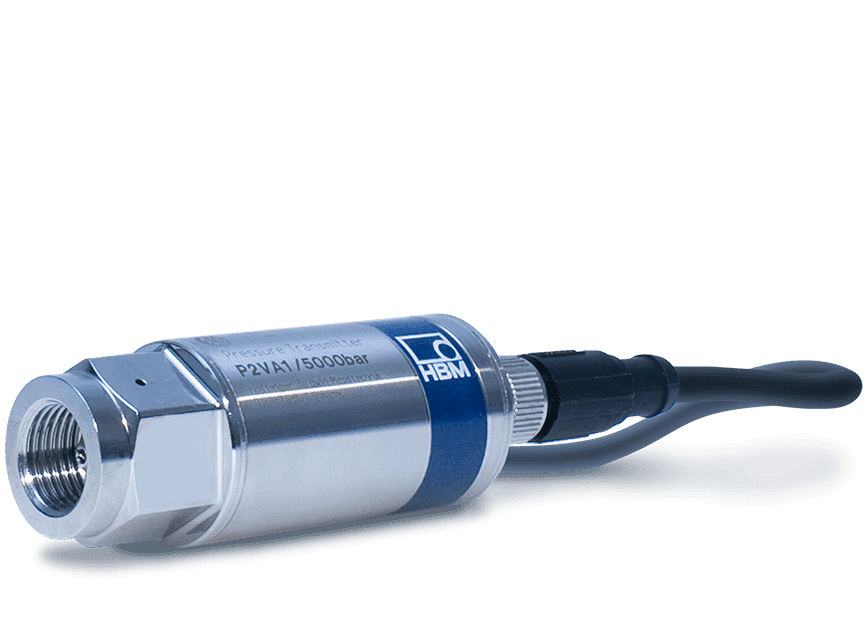

Yüksek Basınç Transdüserlerinin Tasarımı

Binlerce barlık basınçlarda ölçüm yapmak, yalnızca daha sağlam bir sensör seçmek değildir; gövdenin kendisi bir mukavemet problemine dönüşür. Bu basınçlarda tasarım kararları doğruluğu, ömrü ve güvenliği aynı anda belirler.

Yüksek basınç transdüserleri, tek parça çelikten işlenmiş kalın cidarlı bir tüp olarak tasarlanır. Bu "monolitik" yapı, özellikle düşük gerilim gradyanları ve tepe değerleri sağlar ve arızalanabilecek kaynak dikişlerini ortadan kaldırır.

Neden monolitik yapı

Düşük ve orta basınç transdüserlerinde gövde, birden fazla parçanın birleştirilmesiyle üretilebilir. Yüksek basınçta ise her birleşim noktası bir zayıflık kaynağıdır. Kaynak dikişi çevresinde malzemenin mikro yapısı değişir, kalıntı gerilimler oluşur ve geometrik süreksizlik gerilim yığılması üretir. Bu üç etki bir araya geldiğinde, yorulma çatlağının başlayacağı yer neredeyse önceden bellidir.

Tek parça çelikten işlenen bir gövdede bu risk ortadan kalkar. Malzeme homojendir, süreksizlik yoktur ve gerilim dağılımı geometrinin öngördüğü biçimde gelişir. Aynı zamanda sızdırmazlık probleminin bir kısmı da çözülür: basınç taşıyan hacmin sınırı, contayla değil malzemeyle belirlenir.

Kalın cidarlı tüpte gerilim dağılımı

İç basınç altındaki kalın cidarlı bir tüpte gerilim, cidar boyunca eşit dağılmaz. Çevresel (teğetsel) gerilim iç yüzeyde en yüksek değerini alır ve dış yüzeye doğru azalır. Bu dağılım, cidar kalınlığının basit biçimde artırılmasının bir noktadan sonra fayda getirmemesinin nedenidir: dış tarafa eklenen malzeme, iç yüzeydeki tepe gerilimi belirgin biçimde düşürmez.

Bu nedenle yüksek basınç tasarımında belirleyici parametre mutlak cidar kalınlığı değil, dış çapın iç çapa oranıdır. Oran büyüdükçe iç yüzeydeki gerilim düşer, ancak gövde ağırlaşır, ölçüm gövdesinin rijitliği artar ve diyafram benzeri ölçüm bölgesinin duyarlılığı azalır. Tasarım, bu iki eğilimin kesiştiği noktada yapılır.

Oranın etkilediği büyüklükler

Mühendisler, dinamik özellikleri ve yük değişim kapasitesini en iyilemek için iç/dış çap oranını ayarlar.

Çok yüksek basınçta kontrollü akma

Basınç 10.000 bar sınırını aştığında, tamamen elastik kalan bir tasarım pratik olmaktan çıkar; gerekli cidar oranı gövdeyi kullanılamayacak kadar büyütür. Bu noktada malzemenin denetimli biçimde akmasına izin veren tasarım yaklaşımları devreye girer.

Basınçlı kap tekniğinde bu amaçla kullanılan klasik yöntem autofrettage'dır: gövde, kullanıma alınmadan önce iç yüzeyde plastik akma oluşturacak bir basınca maruz bırakılır. Basınç kaldırıldığında, dışta kalan elastik bölge içteki plastikleşmiş bölgeyi sıkıştırır ve iç yüzeyde kalıcı bir basma gerilimi bırakır. Çalışma sırasında oluşan çekme gerilimi bu kalıntı basma gerilimiyle kısmen dengelenir; sonuçta aynı geometri daha yüksek basıncı ve daha çok çevrimi kaldırır.

Bu yaklaşımın ölçüm açısından önemli bir sonucu vardır: gövdenin karakteristiği, bu ön işlem tamamlandıktan sonra kararlı hâle gelir. Kalibrasyon ve sıfır kararlılığı değerlendirmeleri bu kararlı durum üzerinden yapılır.

Yorulma ve yük değişim kapasitesi

Yüksek basınç transdüserlerinin çoğu, sabit bir basıncı değil sürekli değişen bir basıncı ölçer. Su jeti kesme, yüksek basınçlı test düzenekleri, dizel enjeksiyon sistemleri ve hidrolik pres hatları; hepsinde basınç çevrimlidir. Bu durumda belirleyici olan statik dayanım değil, yorulma ömrüdür.

Yorulma, gerilim genliğine ve ortalama gerilime bağlıdır. Tasarımda gerilim tepe değerini düşüren her karar, ömrü doğrudan uzatır: monolitik yapı, uygun cidar oranı, keskin köşelerin kaldırılması ve iç yüzey kalitesinin yüksek tutulması. İç yüzeydeki işleme izleri, çatlak başlangıcı için hazır bir çekirdek oluşturduğundan, yüzey kalitesi burada kozmetik bir ayrıntı değildir.

Ölçülen basınç zaman serisinden çevrim sayımı yaparak bileşenlerin gerçek yük geçmişini çıkarmak, bakım planlamasının da temelini oluşturur. Yorulma değerlendirmesi tarafında nCode yazılım ailesi bu tür veriyle çalışmak üzere geliştirilmiştir.

Ölçüm tarafı: gerinim ölçerlerin yerleşimi

Monolitik gövdede basınç, tüp cidarında çevresel ve eksenel gerinim üretir. Gerinim ölçerler bu iki yönü birlikte değerlendirecek biçimde, gövdenin dış yüzeyine yerleştirilir ve tam köprü oluşturacak şekilde bağlanır. Çevresel ve eksenel gerinimlerin işaretleri farklı olduğundan, köprü düzeni çıkış sinyalini büyütürken sıcaklık gibi ortak etkileri bastırır.

Yüksek basınç uygulamalarında ince film teknolojisi ayrıca avantaj sağlar; ölçerler gövde yüzeyine doğrudan biriktirildiğinde yapıştırıcı katmanı ortadan kalkar ve sürünme ile uzun dönem kararlılığı iyileşir. Gerinim ölçer teknolojilerinin genel çerçevesi için gerinim ölçerler kategorisine bakabilirsiniz.

Elektriksel taraf, köprü besleme sağlayan ve düşük gürültülü bir amplifikatör gerektirir. Test ve doğrulama ortamlarında QuantumX modülleri, endüstriyel kurulumlarda ise endüstriyel ölçüm elektroniği kullanılır.

Tipik kullanım alanları

Yüksek basınç transdüserlerinin kullanıldığı alanlar, gövde tasarımına neden bu kadar önem verildiğini de açıklar.

• Su jeti kesme: Çok yüksek basınç ve sürekli çevrim; yorulma ömrü doğrudan bakım aralığını belirler.
• Yakıt enjeksiyon sistemleri: Hızlı basınç darbeleri; hem yüksek basınç dayanımı hem geniş bant genişliği gerekir.
• Hidrolik pres ve şekillendirme: Kuvvet ve basınç birlikte izlenir; proses kalitesi basınç profiline bağlıdır.
• Yüksek basınçlı test düzenekleri: Bileşen patlatma ve dayanım testlerinde referans ölçüm noktası.
• Proses endüstrisi: Polimerizasyon ve ekstrüzyon gibi yüksek basınçlı üretim süreçlerinin izlenmesi.

Bu uygulamaların ortak özelliği, basıncın hem yüksek hem değişken olmasıdır. Bir transdüseri yalnızca en yüksek basınca göre seçmek, çevrim sayısının yarattığı yorulma yükünü göz ardı etmek anlamına gelir. Mekanik test kurgusunun bütünü için mekanik test çözümleri sayfasına bakabilirsiniz.

Uygulamada nelere dikkat edilmeli

1. Basınç tepelerini ölçün, tahmin etmeyin: Hızlı kapanan vanalar ve kavitasyon, nominal değerin çok üzerinde anlık tepeler üretir. Bu tepeler ölçülmeden kapasite seçimi eksik kalır.
2. Bağlantı geometrisini sadeleştirin: Sensör ile proses arasındaki uzun ince borular, dinamik ölçümde rezonans ve gecikme üretir.
3. Sıkma momentine uyun: Yüksek basınç bağlantılarında aşırı sıkma gövdeyi deforme eder ve sıfır kayması yaratır.
4. Sıcaklık gradyanını yönetin: Gövde üzerindeki ani sıcaklık değişimleri basınçla karıştırılabilecek sinyal üretir.
5. Güvenliği tasarımın parçası yapın: Yüksek basınçta bir arıza, ölçüm kaybından çok daha ciddi sonuçlar doğurur; koruyucu düzenlemeler baştan planlanır.

Basınç ölçümünün genel prensiplerini ve teknoloji karşılaştırmasını basınç sensörü nedir yazımızda ele aldık; ürün seçenekleri basınç transdüserleri kategorisinde, P3 Top Class ve P8AP ise yaygın kullanılan örneklerdendir.

Ne yapmalı

Yüksek basınç uygulamanız için transdüser seçerken, önce basınç profilinizi çıkarın: sürekli çalışma basıncı, çevrim sayısı ve olası tepe değerler. Yorulma ömrü bu üç sayıyla belirlenir ve yalnızca en yüksek basınca bakarak yapılan seçim çoğu zaman erken arızayla sonuçlanır.
