Z4A

Z4A nedir?

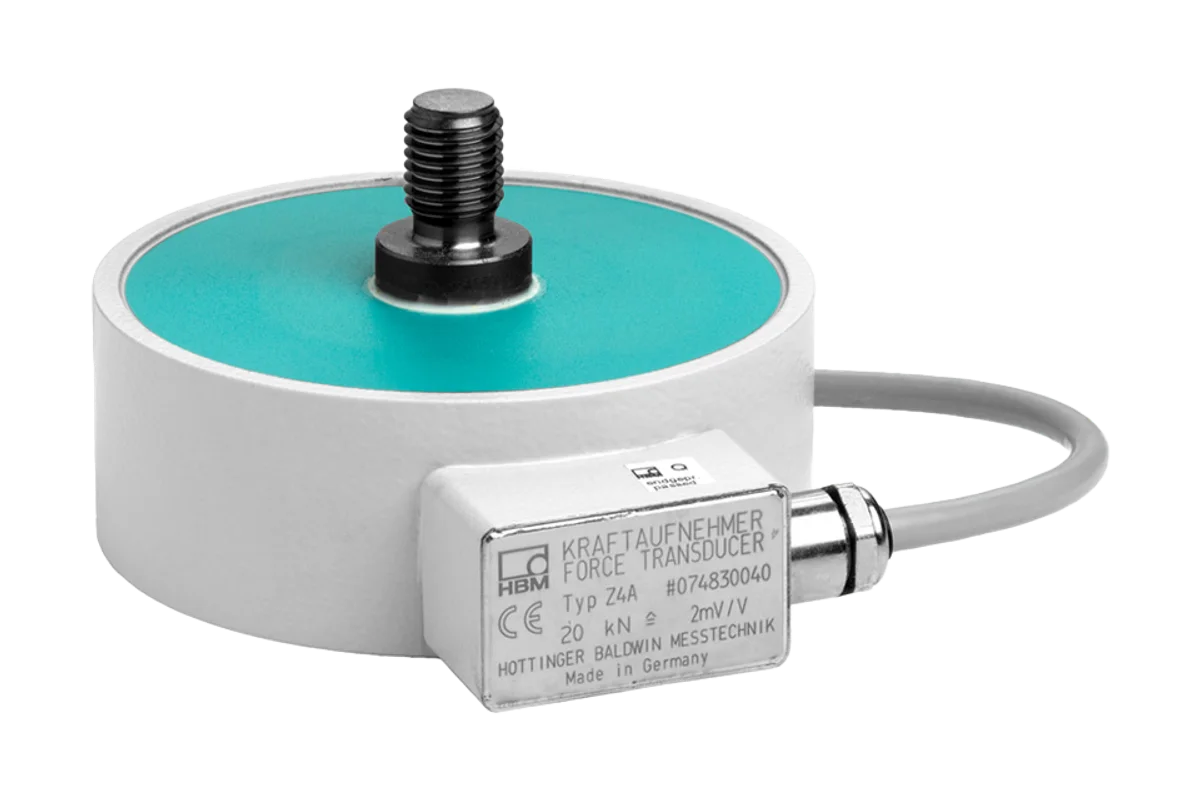

Z4A, kalibrasyon ve izlenebilirlik ölçümleri için tasarlanmış hassas bir referans kuvvet sensörüdür. Yay elemanı tek parçadan (monolitik) işlenmiştir ve sensör ISO 376 ile uyumludur; metroloji enstitüleri ve kalibrasyon laboratuvarları için transfer standardı veya master sensör olarak kullanılır. 20 kN, 50 kN, 100 kN, 200 kN ve 500 kN nominal kuvvet kademelerinde sunulur.

Öne çıkan özellikler

Monolitik yay elemanı
Yay elemanının tek parçadan işlenmesi, birleşim noktalarından kaynaklanan sürtünme ve gevşemeyi ortadan kaldırır. Sonuç, üstün tekrarlanabilirlik ve çok düşük histerezistir.

90° aralıklı dört ölçüm noktası
Gövde çevresinde 90 derece aralıklarla yerleştirilmiş dört ölçüm noktası bulunur. Bu düzen, eğilme momentlerinin elektriksel olarak kompanze edilmesini sağlar; yük uygulama ekseninin tam merkezlenmediği durumlarda dahi ölçüm hatası sınırlı kalır.

ISO 376 Sınıf 00
Sensör ISO 376 uyarınca Sınıf 00 değerlerini sağlar (500 kN modelinde Sınıf 0,5). HBK doğruluk sınıfı 0,02 değerindedir.

IP67 koruma
IP67 koruma sınıfı, sensörün laboratuvar dışındaki ölçüm görevlerinde de toz ve neme karşı korunmasını sağlar.

Standart uyumlu çekme aksesuarları
Mafsallı halkalar ve ISO 376 ile uyumlu çekme yükü giriş aksesuarları ayrıca temin edilebilir; bir tarafta iç, diğer tarafta dış vida bulunan mekanik arayüz farklı montaj düzenlerine uyum sağlar.

Nerede kullanılır?

Kuvvet kalibrasyonunda referans standardı ve master sensör, izlenebilirlik ölçümleri, komple ölçüm zincirlerinin kalibrasyonu ve yüksek hassasiyet gerektiren laboratuvar kuvvet ölçümleri Z4A için başlıca kullanım alanlarıdır.
