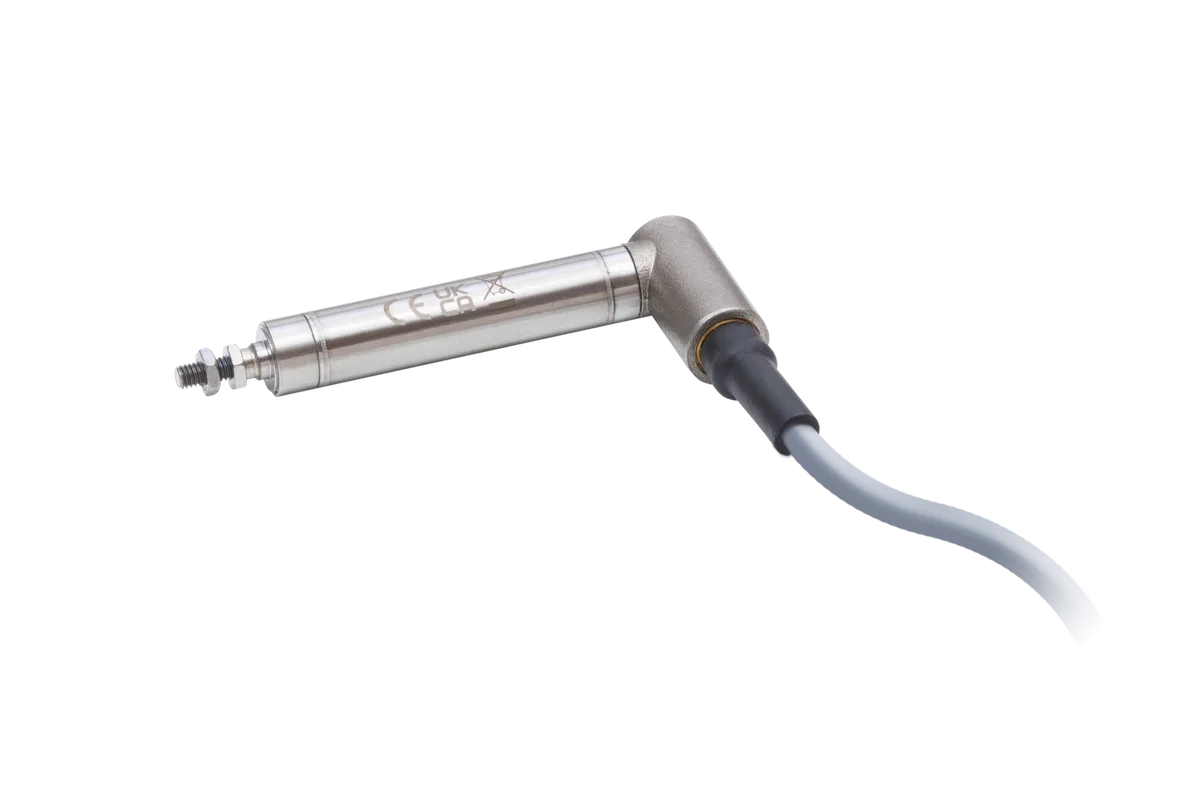

WA-L

Yay kuvveti olmadan ölçmek

WA-L, mili gövdeden ayrılabilen bir endüktif deplasman transdüseridir. Mil numuneye bağlanır, gövde sabit noktaya sabitlenir; aralarında mekanik bağ yoktur.

Neden gevşek mil?
Yaylı problar ölçülen yüzeye sürekli bir kuvvet uygular. İnce sac, köpük, kompozit numune veya hassas bir mekanizma ölçüyorsanız bu kuvvet sonucu bozar. WA-L'de yay yoktur — sürtünme ve geri tepme kuvveti ölçüme karışmaz.

Ayrıca çok uzun stroklarda yaylı prob mekaniği pratik değildir; 500 mm'lik ölçüm ancak bu yapıyla mümkün olur.

Sekiz ölçüm kademesi

2, 10, 20, 50, 100, 200, 300 ve 500 mm. Gövde uzunluğu aralıkla birlikte 124 mm'den 1130,6 mm'ye kadar çıkar; mil uzunluğu 75,5–580 mm arasındadır. Montaj alanını planlarken bu önemlidir — 500 mm'lik model bir metreyi aşan bir gövdeye sahiptir.

Bağlantı ve çıkış

Sensör çeyrek köprü olarak çalışıp içeride tam köprüye tamamlanır; 4,8 kHz taşıyıcı frekanslı bir köprü amplifikatörüne doğrudan bağlanır. 2026 güncellemesiyle 0–10 V, 4–20 mA ve IO-Link çıkışlı inline amplifikatör seçenekleri de sunuluyor; bu versiyonlarda doğrusallık %0,1'e iner.

Nerede kullanılır?

İnşaat mühendisliği ve yapı izleme · hidrolik sistemler · pozisyon ölçümü · uzun stroklu test düzenekleri · zorlu endüstriyel ortamlar
