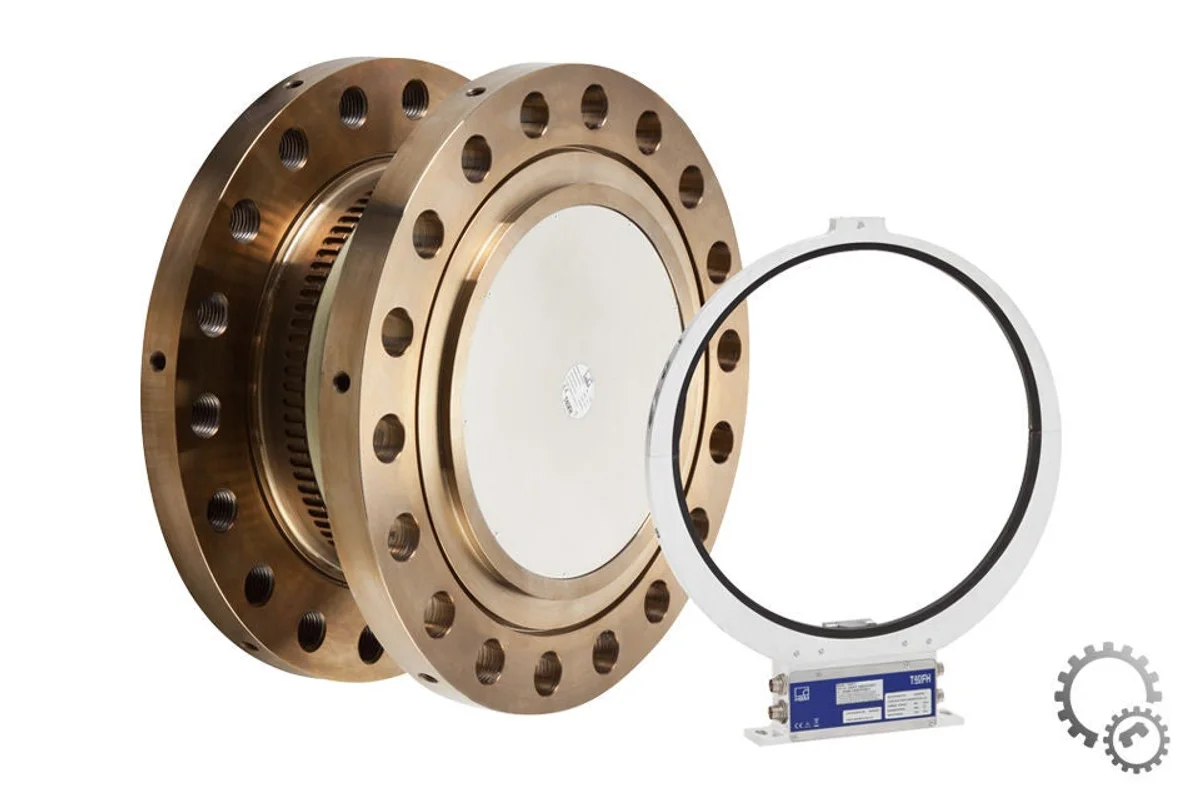

T40FH

Büyük güçlerde tork ölçümü

Büyük dizel motorlar, gemi tahrik hatları, rüzgâr türbini dişli kutuları ve ağır sanayi test yataklarında torkun yüz kN·m mertebesinde ölçülmesi gerekir. Bu kapasitede dolaylı yöntemler (motor akımı, basınç, model tahmini) verim hesabı için yeterli değildir. T40FH, doğrudan mil hattı üzerinde ölçüm yaparak gerçek aktarılan torku verir.

Dönen mi, dönmeyen mi?

T40FH, entegre elektroniğiyle dönen konfigürasyonda kullanılır: ölçüm flanşı mil hattının parçasıdır ve sinyal temassız aktarılır. Ayrıca kalibrasyon amaçlı dönmeyen bir konfigürasyonu da mevcuttur; bu sürüm milin sabit tutulduğu referans ve kalibrasyon düzeneklerinde kullanılır. Seçim, ölçümün sürekli dönen bir güç hattında mı yoksa statik bir kalibrasyon kurulumunda mı yapılacağına göre belirlenir.

Yüksek kapasite, dar hata bütçesi
100, 125, 150, 200, 250 ve 300 kN·m nominal değerlerinde altı kademe; tümünde 0,1 doğruluk sınıfı.

İki gövde boyu
100–150 kN·m için BG1, 200–300 kN·m için BG2 flanş boyutu; mekanik entegrasyon mevcut mil hattına göre seçilir.

Entegre devir ölçümü
Opsiyonel manyetik devir ölçüm sistemi, tur başına 72 (küçük gövde) veya 86 (büyük gövde) darbe üretir; tork ve hız aynı noktadan senkron alınır, güç hesabı doğrudan yapılabilir.

Çıkış ve entegrasyon

Frekans çıkışı ve ±10 V gerilim çıkışı ile mevcut veri toplama ve test otomasyon sistemlerine bağlanır. −20 °C ile +85 °C arasındaki çalışma aralığı, test hücresi ve saha koşullarını kapsar.

Nerede kullanılır?

Gemi tahrik hatları ve büyük dizel motor test yatakları, rüzgâr türbini dişli kutusu testleri, ağır sanayi dinamometreleri, yüksek güçlü pompa ve kompresör test standları.
