SLH700

Endüstriyel kuvvet ölçümünün ekonomik yolu

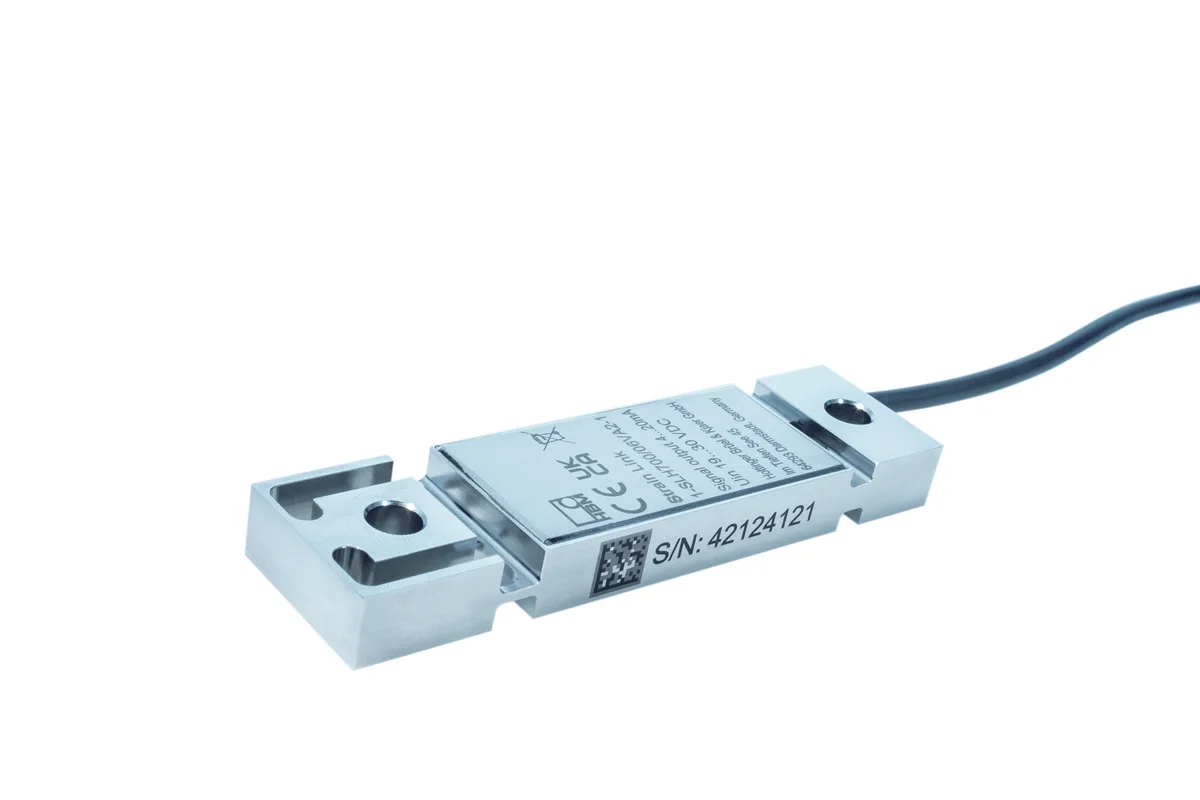

Silo, tank, pres veya kaynak çenesi gibi uygulamalarda kuvvet hattına load cell yerleştirmek genellikle hem pahalı hem de mekanik olarak zordur. SLH700, yük altındaki yapı elemanının yüzeyine iki adet standart M6 cıvata ile bağlanan bir gerinim transdüserdir. Yüzeydeki gerinimi ölçer; gerinim kuvvetle orantılı olduğu için kuvvet, makineye müdahale edilmeden ve rijitlik bozulmadan izlenir.

Öne çıkan özellikleri

0,5 doğruluk sınıfı
Gerinim transdüserleri arasında yüksek bir doğruluk seviyesi sunar; 150 µm/m nominal gerinim ile 500 µm/m ölçüm kapasitesi arasında kararlı çalışır.

Altı kat daha güçlü sinyal
Gövde içindeki gerinim transformatörü yapısı, tek bir yapıştırmalı gerinim ölçere kıyasla yaklaşık altı kat yüksek çıkış verir. Sinyal / girültü oranı ve çözünürlük belirgin şekilde artar.

Hermetik kapalı, IP68
Paslanmaz çelik gövde hermetik olarak sızdırmaz kapatılmıştır. Yıkama, nem ve tozun yoğun olduğu gıda, kimya ve ağır sanayi ortamlarında uzun ömür sağlar.

Çok düşük kuvvet şantı
Transdüser yapının yükünü üzerine almaz; ölçülen sistemin davranışını pratikte hiç değiştirmez.

Çıkış seçenekleri

1-SLH700/06-1 modeli pasif köprü olarak 1,5 mV/V çıkış verir ve −30 °C ile 85 °C arasında çalışır. Entegre elektronikli 1-SLH700/06VA1-1 modeli 0 ... 10 V, 1-SLH700/06VA2-1 modeli 4 ... 20 mA sinyal üretir ve doğrudan PLC ye bağlanır; bu modellerin çalışma aralığı −20 °C ile 60 °C arasıdır. Yağa dayanıklı, yüksek esneklikte kablo enerji zincirinde kullanıma uygundur.

Nerede kullanılır?

Silo ve tank ağırlık ölçümü; pres kuvveti izleme ve kalıp koruma; kaynak kuvveti kontrolü; C tipi makine çerçevelerinde dolaylı kuvvet ölçümü; yapısal yük izleme.
