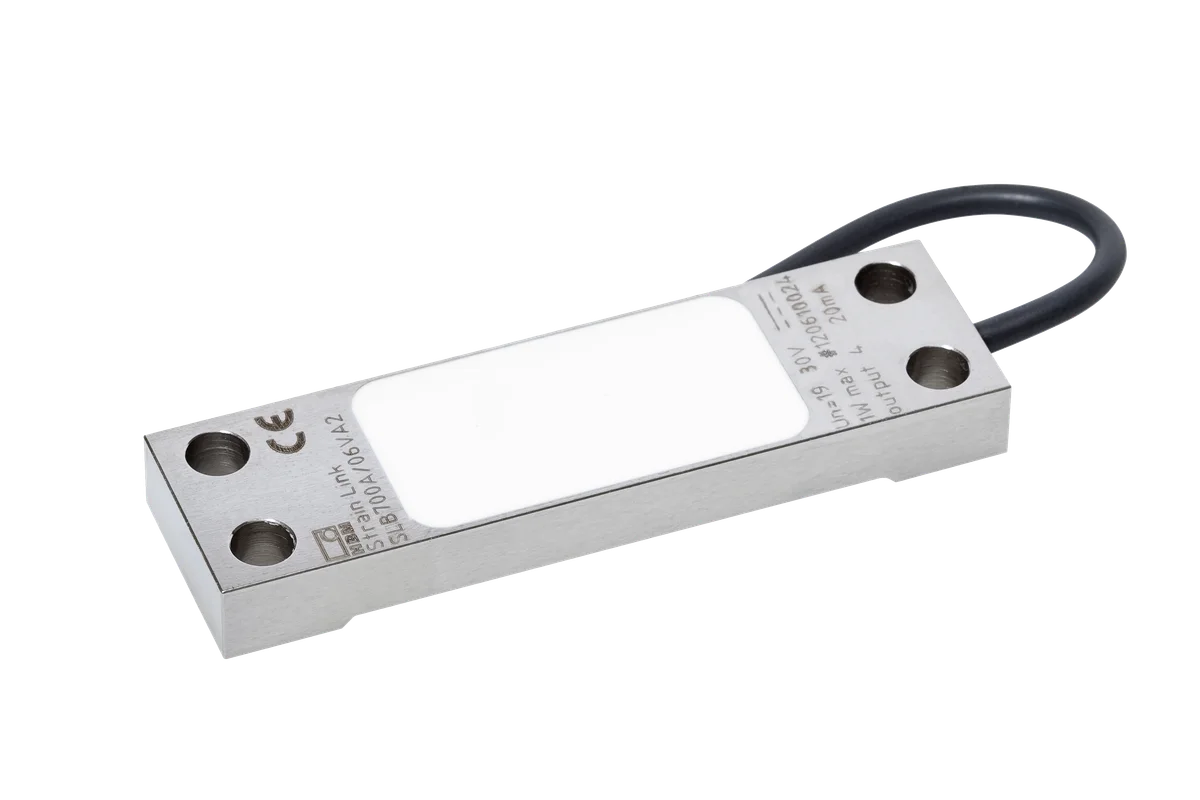

SLB700A/06VA

Köprü yükselteci olmadan doğrudan PLC bağlantısı

Pasif bir gerinim transdüseri kullanmak, beraberinde bir köprü yükselteci, ek kablolama ve pano yeri gerektirir. SLB700A/06VA, yükselteci gövdesinin içine alan aktif bir gerinim transdüserdir. 0 ... 10 V veya 4 ... 20 mA standart endüstriyel sinyal verir; doğrudan PLC, kontrolör veya pres emniyet sistemine bağlanır. Bu yaklaşım, toplam ölçüm zinciri maliyetini pasif çözüme göre belirgin şekilde düşürür.

Öne çıkan özellikleri

Teach-in ile iki noktada ölçeklendirme
Boşta ve maksimum yükte iki referans noktası öğretilir; transdüser çıkış sinyalini tüm ölçüm aralığına otomatik olarak ölçekler. Devreye alma süresi dakikalarla ölçülür.

Makineye müdahale etmeden kuvvet ölçümü
Yük hattına load cell eklenmez; yüzeydeki gerinim ölçülür. Makine rijitliği ve dinamiği değişmez, ölçülebilecek kuvvet büyüklüğü pratikte sınırsızdır.

Pasif modelle tam uyum
Gövde ölçüleri ve delik deseni pasif SLB700A ile aynıdır; mevcut kurulumlarda transdüser değişimi ek işleme gerektirmez.

2 kHz bant genişliği
Hızlı pres çevrimlerinde tepe kuvvetin ve kuvvet-zaman eğrisinin doğru yakalanmasını sağlar.

Montaj ve dayanıklılık

Transdüser dört adet M6 cıvata ile yüzeye bağlanır; yapıştırma veya kurutma süresi yoktur, gerektiğinde sökülüp yeniden kullanılabilir. Pas yapmayan gövde ve pres yağlarına dayanıklı, enerji zincirinde kullanıma uygun esnek kablo ile ağır üretim ortamları için tasarlanmıştır. Koruma sınıfı IP65, çalışma sıcaklığı −20 °C ile 60 °C arasıdır.

Nerede kullanılır?

Pres kuvveti izleme ve kalıp koruma; tank ve silo ağırlık ölçümü; üretim hatlarında proses kuvveti kontrolü; C tipi makine çerçevelerinde dolaylı kuvvet ölçümü.
