RTN

Genel bakış

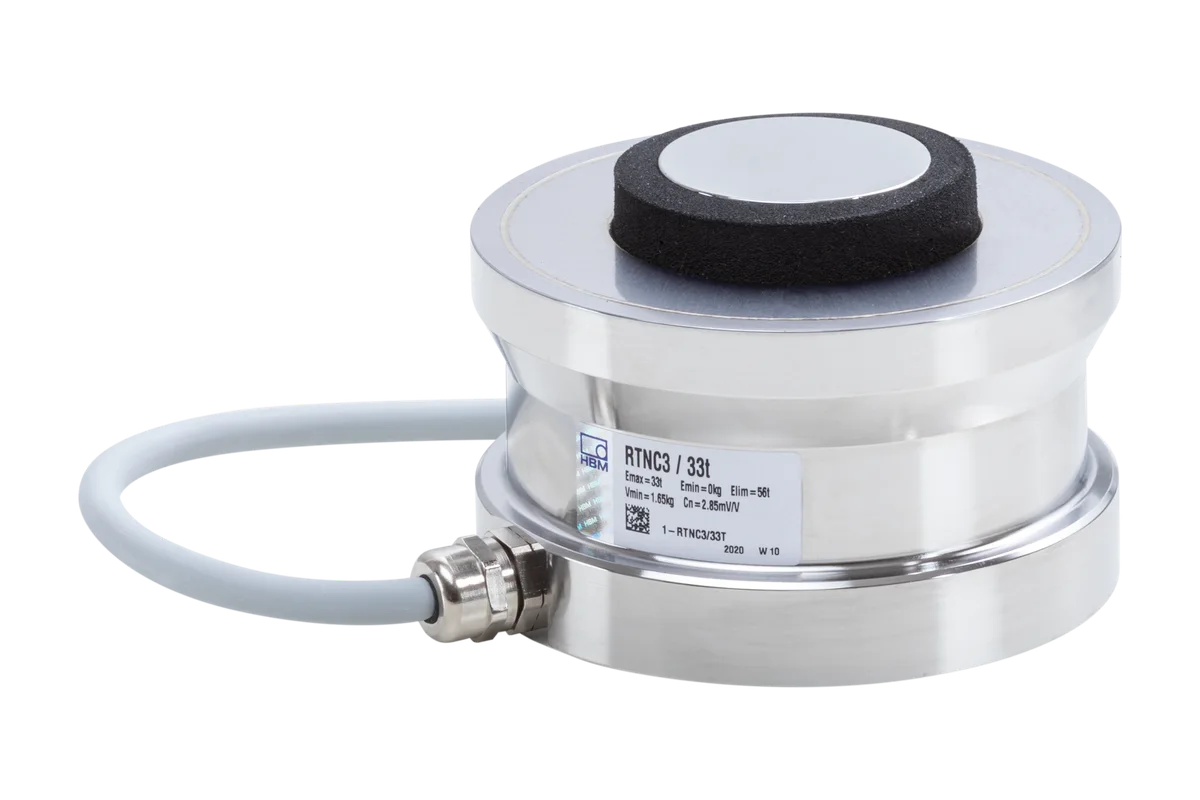

Silo ve tank tartımında ölçüm hatasının büyük bölümü dikey yükten değil, yan kuvvetlerden gelir: termal genleşme, borulama gerilmesi, karıştırıcı titreşimi ve rüzgâr yükü ayaklara yatay bileşen bindirir. RTN, halka biçiminde yerleştirilmiş gerinim ölçerlerle çalışan halka burulma (ring torsion) prensibi sayesinde bu yan kuvvetleri büyük ölçüde kompanse eden bir kompresyon yük hücresidir; 1 t ile 470 t arasında 14 farklı nominal kapasite ve üç gövde boyunda sunulur.

Öne çıkan özellikler

Üstün yan kuvvet kompanzasyonu
Halka burulma ölçüm prensibi, merkez dışı yüklemede ve yatay kuvvet altında hata katkısını sınırlar; sahada hizalama toleransını genişletir.

Alçak profilli ve dayanıklı gövde
Düşük yapı yüksekliği, mevcut silo ayaklarına sonradan montajı kolaylaştırır; paslanmaz çelik gövde ve opsiyonel CP koruyucu kaplama korozyona karşı direnç sağlar.

Yüksek çıkış sinyali
2,85 mV/V nominal karakteristik değer ve 4.350 Ω'un üzerindeki giriş direnci, uzun kablolu tesisatlarda iyi bir sinyal-gürültü oranı verir.

Geniş sıcaklık aralığı
−30 °C ile +80 °C arasında, opsiyonel olarak +110 °C'ye kadar çalışır; dış saha silolarında ve sıcak proses hatlarında kullanılabilir.

Ex korumalı sürümler
ATEX ve IECEx kapsamındaki varyantlar, patlayıcı toz ve gaz ortamı sınıflandırması bulunan tesislerde kullanıma izin verir.

IP68, opsiyonel IP69K
Yıkama rejimi uygulanan gıda ve kimya tesisleri için yüksek basınçlı temizliğe dayanıklı sürümler mevcuttur.

Yasal tartım

RTN, OIML R60 kapsamında C3 ve C5 doğruluk sınıflarında sunulur ve 5000 taksimata (d) kadar yasal ölçü aletleri uygulamalarında kullanılabilir. Yüksek doğruluk gerektiren proses tartımı için 0,05 sınıfı sürümler tercih edilir. Seçili doğruluk sınıflarında M12 soketli bağlantı seçeneği mevcuttur.

Nerede kullanılır?

Silo, tank ve bunker tartımı, reaktör ve karıştırıcı tartımı, konteyner tartım sistemleri, taşıt kantarları, platform terazileri ve gravimetrik seviye ölçümü uygulamalarında kullanılır. Hazır montaj için RTN/M tartım modülü ile birlikte sunulur.
