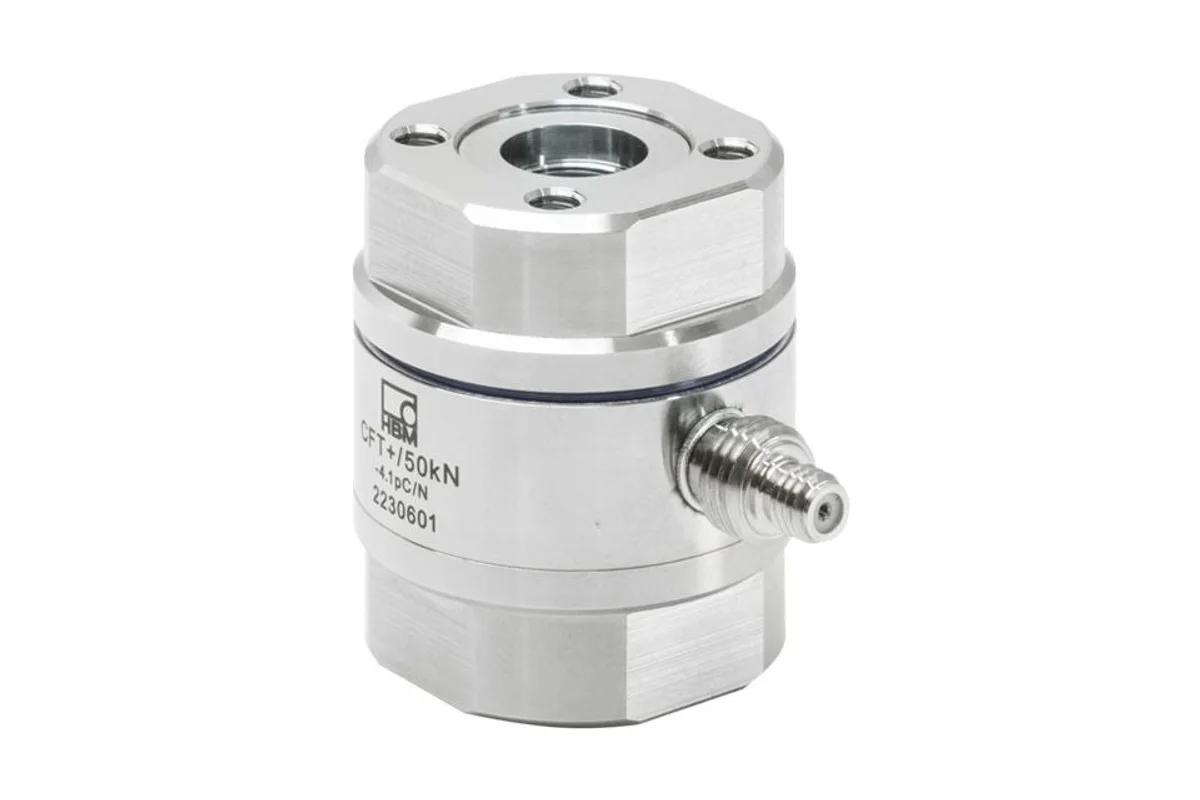

PACEline CFT

PACEline CFT nedir?

PACEline CFT, basma kuvvetlerini ölçmek için geliştirilmiş minyatür bir piezoelektrik kuvvet sensörüdür. Ön gerilmeli ve kalibre edilmiş olarak teslim edilir. Ölçüm elemanı olarak kuvars yerine galyum fosfat kullanılması, sensörün performansını klasik kuvars esaslı çözümlerin ötesine taşır. 5 kN ile 20 kN arasında nominal kuvvet kademeleri mevcuttur.

Öne çıkan özellikler

Galyum fosfat kristali
Galyum fosfat, kuvarsa kıyasla yaklaşık iki kat daha yüksek hassasiyet sağlar. Aynı yük yükselteci ile daha küçük kuvvet değişimleri ayırt edilebilir; yüksek ön yük altında küçük kuvvet farklarının izlenmesi gereken uygulamalarda belirleyici bir avantajdır.

Ön gerilmeli ve kalibre teslimat
Sensör ön gerilmeli ve kalibre edilmiş olarak gelir; nominal kuvvetin %20 ve %100 noktalarında kalibrasyon yapılmıştır. Devreye alma sırasında mekanik ön germe düzeneği kurmaya gerek yoktur.

Çok kompakt gövde
Yükseklik 10–14 mm, çap 13–19 mm aralığındadır. Yük altındaki yer değiştirme yalnızca birkaç mikrometredir; sensör ölçüm yapılan yapının rijitliğini kayda değer ölçüde değiştirmez.

Yüksek doğal frekans
Piezoelektrik prensibin getirdiği yüksek rijitlik, sensöre yüksek bir doğal frekans kazandırır. Çok hızlı kuvvet değişimleri ve darbe karakterli olaylar sadık biçimde kaydedilebilir.

Tam paslanmaz çelik yapı
Gövdenin tamamı paslanmaz çeliktendir ve IP65 koruma sınıfı sunar. Her iki tarafta merkezi iç vida bağlantısı bulunur.

Nerede kullanılır?

Yüksek ön yük altında küçük kuvvet değişimlerinin ölçülmesi, çok hızlı dinamik kuvvet olaylarının kaydedilmesi, deneysel test düzenekleri, pres ve montaj proseslerinde kuvvet izleme CFT için tipik uygulamalardır.
