P60

Dar hacimlerde ve yüksek sıcaklıkta ölçüm

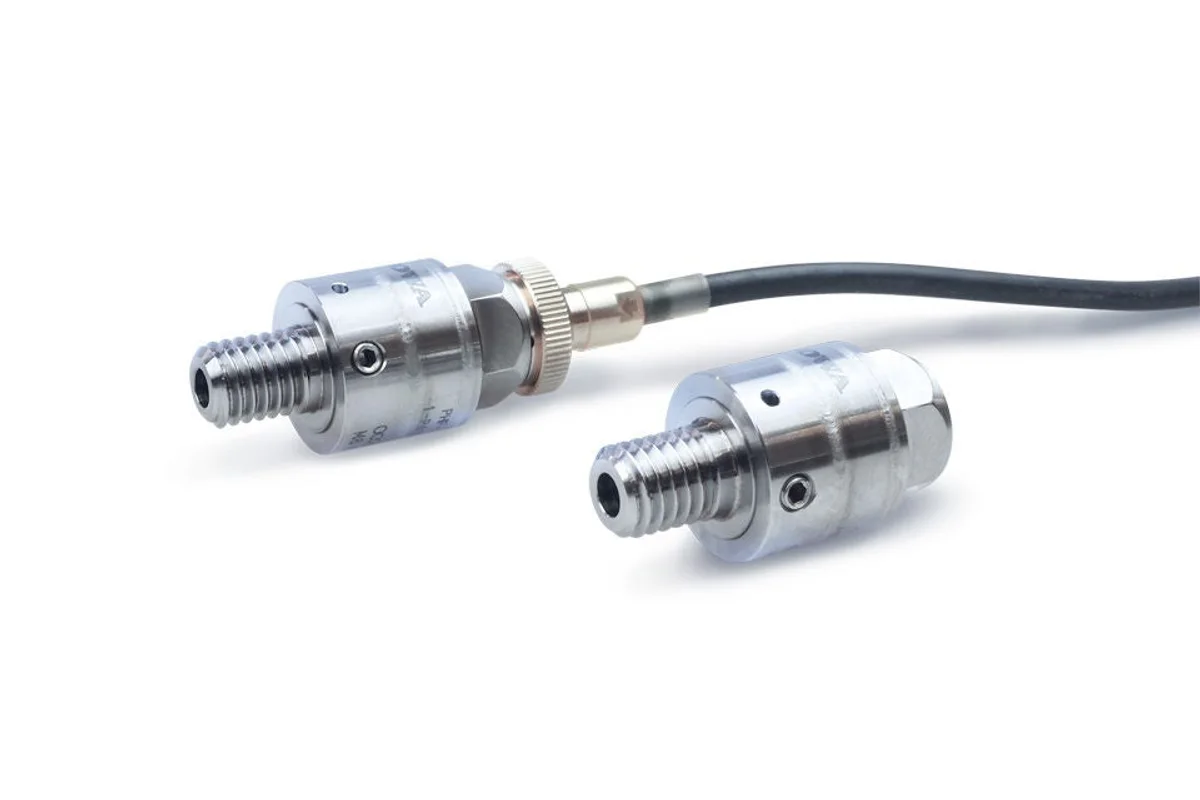

Motor test tezgahları, hidrolik devreler ve kompakt makine tasarımlarında basınç ölçüm noktası çoğu zaman sensörün sığabileceği son yerdir. Standart bir endüstriyel transdüktör hem hacim hem de sıcaklık açısından bu noktaya uymaz. HBK P60, 16 mm çapında ve yaklaşık 20 gram ağırlığındaki gövdesiyle +160 °C ortam sıcaklığına kadar çalışan çok amaçlı bir gerinim ölçer basınç transdüktörüdür.

Gerinim ölçer mi, piezoelektrik mi?

P60 foil gerinim ölçer prensibiyle çalışır ve bağıl basıncın mutlak değerini sürekli ölçer. Hat basıncının izlenmesi, regülasyon ve uzun süreli ölçümlerde aranan davranış budur. Piezoelektrik sensörler yalnızca basıncın değişen bileşenini ölçebildiği için bu uygulamalarda kullanılamaz.

Altı farklı basınç bağlantısı
P60A ile P60F arasındaki sürümler R1/8, M8x1,25, M10x1,25, M10x1,0, 5/16-24 UNF ve G1/8 bağlantı seçenekleri sunar; böylece mevcut ölçüm portuna adaptör kullanmadan montaj yapılabilir.

Yüksek sıcaklık dayanımı
Nominal sıcaklık aralığı −40 … +150 °C, çalışma aralığı −40 … +160 °C olarak tanımlanmıştır. Sıcaklığın sıfır noktasına etkisi 10 K başına %0,08 ile sınırlıdır. Bağlantı, 4 metre uzunluğunda dört iletkenli silikon kablo ile yapılır.

Dinamik dayanım
Gövde, DIN 50100 kapsamında 10 milyon yük çevrimine uygundur; 15 g titreşim ve 75 g / 11 ms şok dayanımı test ortamlarında güvenli kullanım sağlar.

Nerede kullanılır?

Motor ve araç test tezgahları, hidrolik ve pnömatik devreler, kompakt makine ve Ar-Ge uygulamaları ile sınırlı montaj hacmi bulunan endüstriyel basınç ölçümleri.
