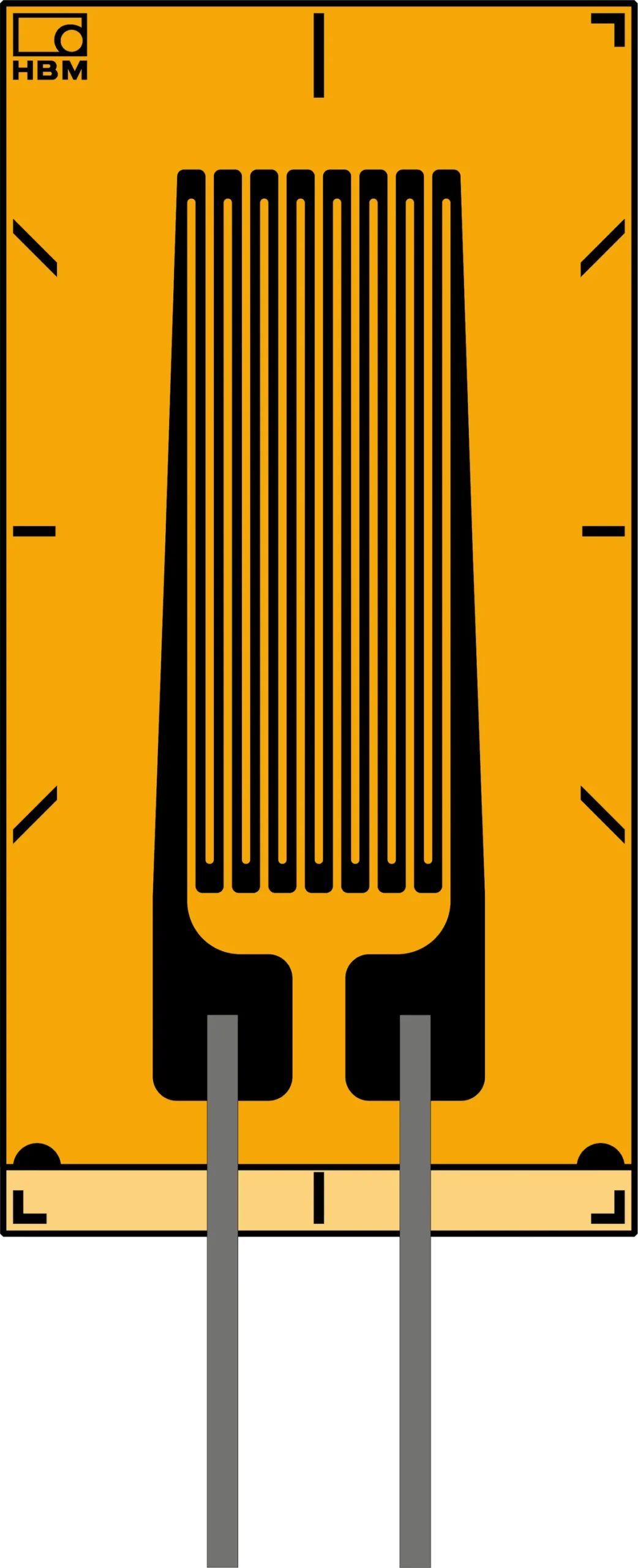

LD20

Standart gerinim ölçerin koptuğu yerde ölçmeye devam

Klasik folyo gerinim ölçerler genellikle birkaç bin µm/m seviyesinde çalışır; sac şekillendirme, çekme deneyi veya çarpışma simülasyonu gibi plastik şekil değiştirmenin yaşandığı uygulamalarda ızgara kısa sürede kopar. LD20, ±100000 µm/m yani ±%10 uzamaya kadar ölçüm yapabilen özel bir yüksek gerinim ölçeridir ve %5 in üzerindeki uzamaların söz konusu olduğu deneyler için geliştirilmiştir.

Öne çıkan özellikleri

Çok geniş uzama aralığı
Elastik bölgenin çok ötesinde, plastik şekil değiştirme bölgesinde ölçüm yapar. Malzeme karakterizasyonu ve şekillendirme sınır diyagramı çalışmalarında doğrudan kullanılır.

Yüksek gerinim hızına uygunluk
Hızlı yükleme ve darbe deneylerinde, gerinimin çok kısa sürede değiştiği durumlarda da kullanılabilir.

İki ızgara boyu, iki direnç seçeneği
6 mm ve 10 mm ızgara uzunlukları ile 120 ohm ve 350 ohm nominal direnç seçenekleri sunulur; ölçüm noktasının boyutu ve besleme koşullarına göre seçim yapılır.

Korumalı ızgara, hazır bağlantı telleri
Izgara üzeri kapalıdır ve 30 mm uzunluğunda bağlantı telleri fabrikada bağlanmıştır; montaj hızlı ve tekrarlanabilirdir.

Kullanım notu

±50000 µm/m ile ±100000 µm/m arasındaki gerinimlerde ölçerin yorulma dayanımı, standart Y Serisi gerinim ölçerlere kıyasla düşer. Bu nedenle LD20, tekrarlanan yük çevrimleri yerine tek seferlik veya sınırlı sayıda çevrimli yüksek uzama deneyleri için tercih edilmelidir. Izgara malzemesi konstantan, gerinim ölçer faktörü yaklaşık 2,0 dir.

Nerede kullanılır?

Sac şekillendirme ve derin çekme deneyleri; çarpışma ve enerji yutma testleri; malzeme çekme deneylerinde plastik bölge ölçümü; elastomer ve plastik parça testleri; prototip aşamasında aşırı yükleme senaryoları.
