LB11 / TB21

Cıvata ön yükünü doğrudan ölçmek

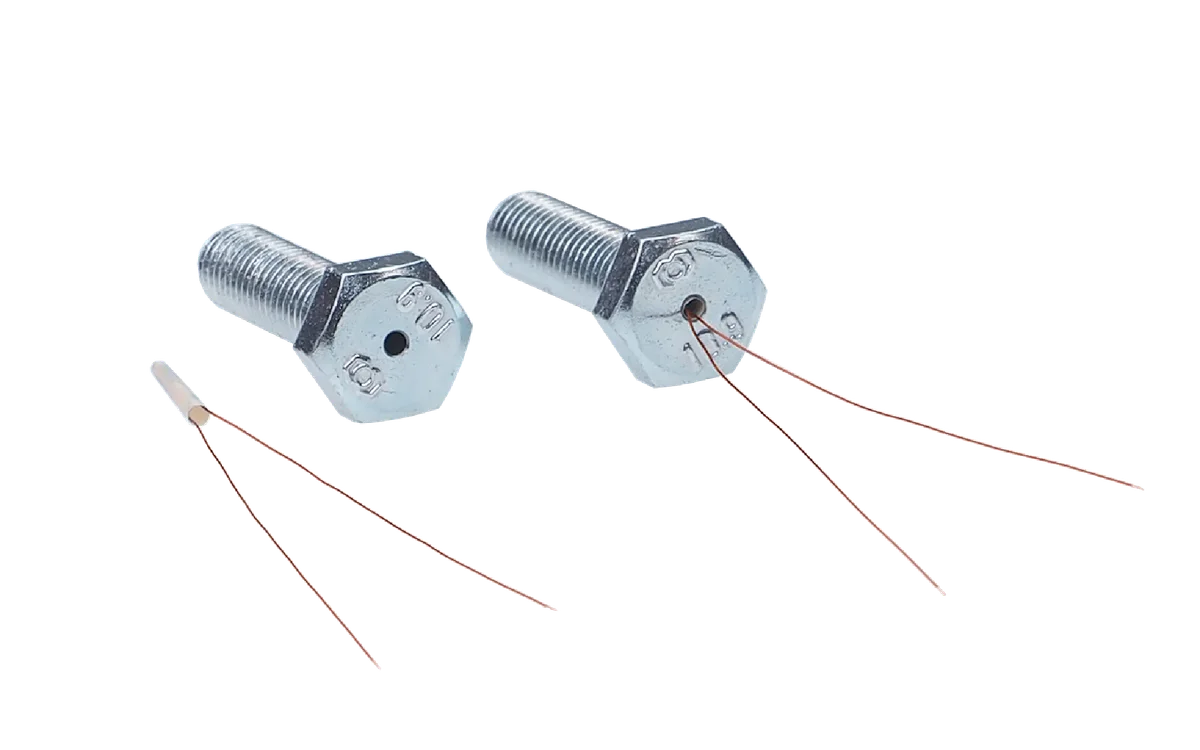

Bir cıvata bağlantısının taşıdığı gerçek ön yükü, tork anahtarı değerinden hesaplamak büyük belirsizlik taşır; sürtünme katsayısındaki değişim tek başına önemli sapma yaratır. LB11 ve TB21, 2 mm çapında açılan bir deliğin içine yerleştirilen silindirik gerinim ölçerlerdir. Cıvatanın gövdesindeki eksenel gerinimi doğrudan ölçerler; böylece ön yük, montaj sırasında ve ömrü boyunca gerçek değeriyle izlenebilir.

Öne çıkan özellikleri

Dar hacme sığan silindirik yapı
11,5 mm yüksekliğindeki borımsı gövde, düz gerinim ölçerlerin uygulanamayacağı delik içi yüzeylere yapıştırılır. Bağlantı elemanının dış geometrisi değişmez.

Kriyojenik sıcaklıklara kadar çalışma
−200 °C ile 140 °C arasındaki çalışma aralığı, sıvılaştırılmış gaz tesisleri, kriyojenik depolama ve havacılık uygulamalarında kullanımı mümkün kılar.

TB21 ile geliştirilmiş sıcaklık telafisi
TB21, 90 derece açıyla yerleştirilmiş iki ızgaradan oluşan bir T rozettir. Değişen sıcaklıklarda daha iyi telafi sağlar; montaj geometrisine bağlı olarak sürüklenme 0 ile 80 µm/m arasında kalır.

Yüksek direnç seçeneği
TB21 in 1000 ohm nominal direnci (±%1) besleme akımını düşürür; dar hacimde ısı birikimini azaltır.

İki model

LB11 tek eksenli ölçüm yapar; 120 ohm nominal direnç, 3 mm x 5 mm ızgara ölçüsü ve 60 mm bakır bağlantı telleri ile sunulur. Sıcaklık telafisi ferritik çelik (10,8 ppm/K) içindir. TB21 ise T rozet geometrisinde olup 1000 ohm direnç, 3,3 mm x 1,9 mm ızgara ölçüsü ve emaye kaplı bakır tellerle sunulur. Her iki modelde ızgara malzemesi konstantan, gerinim ölçer faktörü yaklaşık 2,0 dir.

Nerede kullanılır?

Cıvata ve saplama ön yükü ölçümü; flanş ve basınçlı kap bağlantılarında sızdırmazlık güvenliği; rüzgâr türbini kule ve kanat bağlantı cıvataları; kriyojenik tesis bağlantı elemanları; bağlantı elemanı yorulma ve gevşeme deneyleri.
