KY

Gerilme yığılmasının olduğu yeri bulmak

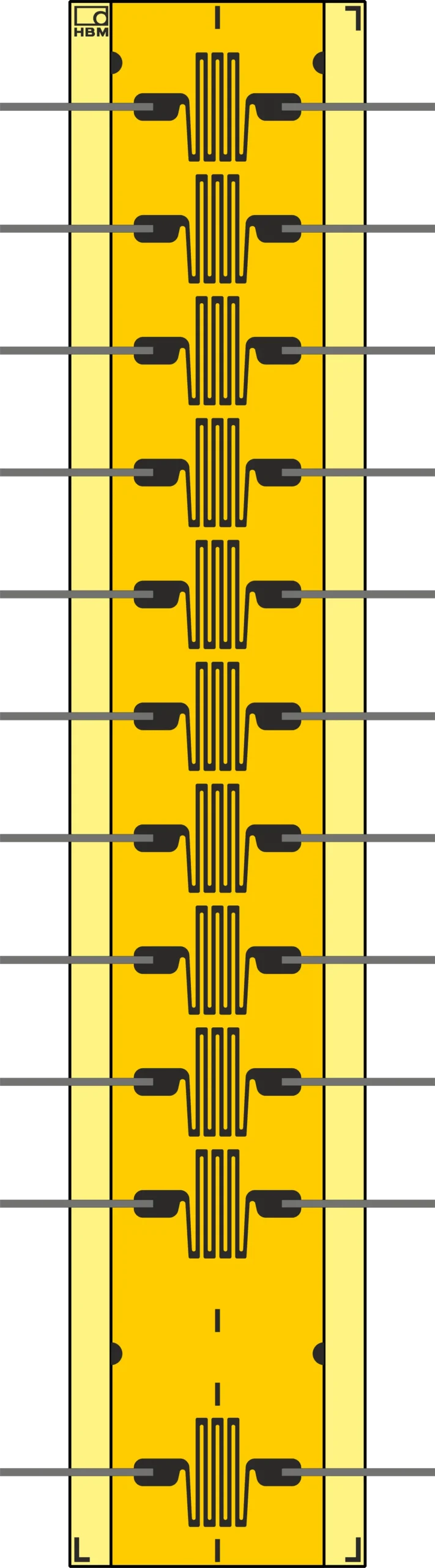

Çentik, delik, kaynak dikisi veya kesit değişimi gibi bölgelerde gerinim birkaç milimetre içinde hızla değişir. Tek bir gerinim ölçerle bu gradyanı yakalamak mümkün değildir; ölçüm ızgarası altındaki ortalama değer okunur ve tepe gerilme gözden kaçar. KY gerinim ölçer zincirleri, ortak bir poliimid taşıyıcı üzerinde eşit aralıklarla dizilmiş 10 veya 15 adet çok küçük ölçüm ızgarası ile bu sorunu çözer.

Öne çıkan özellikleri

Tek uygulamada eksiksiz gradyan profili
Tüm ızgaralar tek bir taşıyıcı üzerinde olduğu için aralarındaki mesafe üretimde sabitlenmiştir. Tek yapıştırma işlemiyle, ölçerler arası konum belirsizliği olmadan tam bir gerinim profili elde edilir.

Entegre telafi gerinim ölçeri
Zincire ek olarak bir telafi gerinim ölçeri bulunur; yarım köprü devrelerinde sıcaklık etkisinin bastırılması için doğrudan kullanılabilir.

Altı farklı sıcaklık uyumu
Ferritik çelik (10,8 ppm/K), alüminyum (23 ppm/K), östenitik çelik (16 ppm/K), kuvars / kompozit (0,5 ppm/K), titanyum ve gri döküm (9 ppm/K) ile plastik (65 ppm/K) için kendinden sıcaklık telafili varyantlar sunulur.

Yüksek direnç seçenekleri
120, 350, 700 ve 1000 ohm değerleri sunulur. Yüksek direnli varyantlar, çok kanallı ölçümlerde ısınmayı ve güç tüketimini azaltır.

Yapılandırma

Ölçüm ızgarası uzunlukları 0,6 mm ile 3 mm, genişlikleri 0,7 mm ile 3 mm arasında değişir. Bağlantı için hazır bağlantı telli veya entegre lehim pedli modeller bulunur. Izgara malzemesi konstantan olup gerinim ölçer faktörü yaklaşık 2,0 dir.

Nerede kullanılır?

Çentik ve delik çevresinde gerilme yığılması analizi; kaynak dikisi ve ısı tesiri altındaki bölgelerin incelenmesi; kırılma mekaniği ve çatlak ucu deneyleri; sonlu elemanlar modellerinin doğrulanması; bağlantı elemanı ve dişli kökü gerilme ölçümleri.
