RH8

Gerilim altındaki yüzeyde gerinim ölçmek

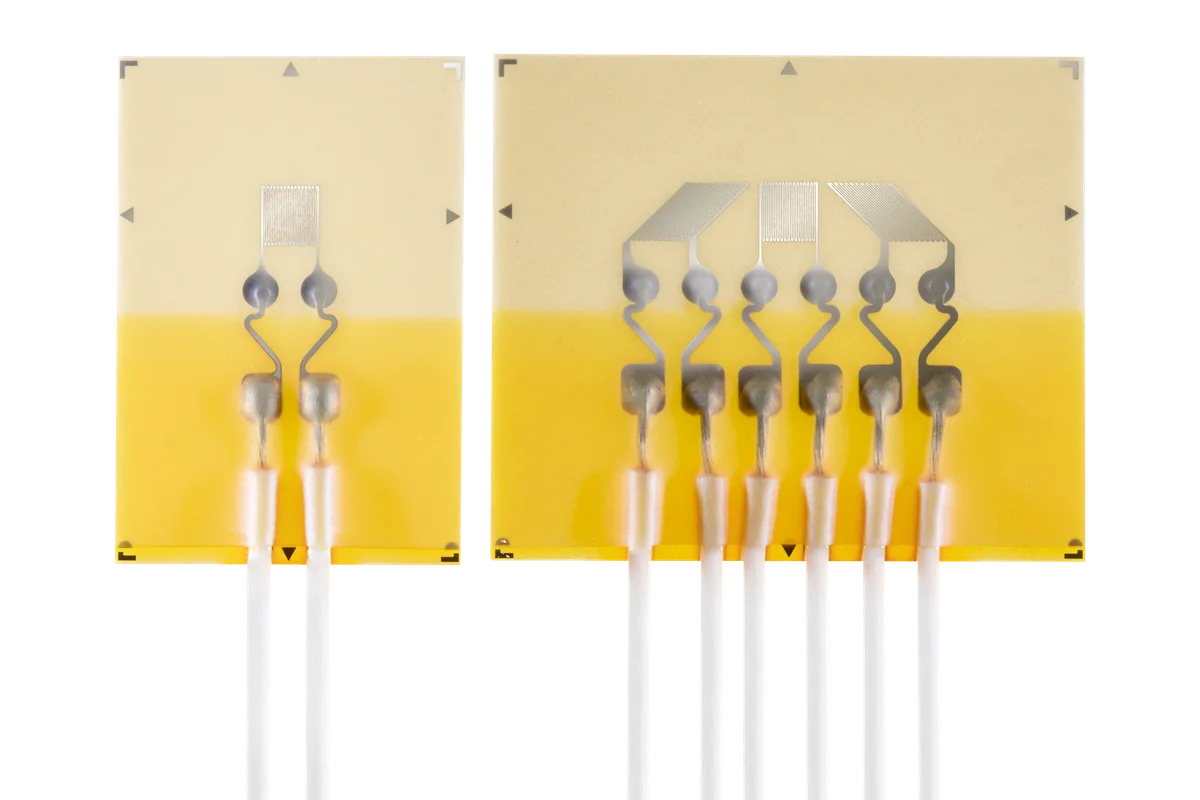

Batarya modülleri, hücre paketleri ve yüksek gerilimli ekipman gövdeleri üzerinde gerinim ölçerken ölçüm zinciri ile gerilim altındaki yüzey arasında güvenli bir yalıtım bariyeri gerekir. Standart bir folyo gerinim ölçerin taşıyıcısı bu görev için tasarlanmamıştır. RH8, IEC 61010-1 kapsamındaki takviyeli yalıtım gereksinimlerini karşılayacak şekilde üretilmiş, tamamen kapsüllenmiş bir yüksek gerilim gerinim ölçer rozetidir.

Öne çıkan özellikleri

Takviyeli yalıtım
1,5 kV sürekli çalışma gerilimi ve buna ek 1,5 kV geçici aşırı gerilim altında güvenli ölçüm sağlar. Ölçüm cihazı ve operatör, test edilen yüzeyin potansiyelinden ayrılır.

Üç ızgaralı rozet
Asal gerilmelerin hem büyüklüğü hem de yönü belirlenebilir; batarya çerçevesi gibi karmaşık yükleme altındaki parçalarda tek eksenli ölçümün yetersiz kaldığı durumları karşılar.

Tam kapsülleme
Izgara üstü kapalı ve gövde tamamen kapsüllenmiştir; nem ve mekanik temas kaynaklı yalıtım düşümü riski azaltılır. Bağlantı için florpolimer yalıtımlı teller kullanılır.

İki malzeme için sıcaklık telafisi
Ferritik çelik (10,8 ppm/K) ve alüminyum (23 ppm/K) için kendinden sıcaklık telafili varyantlar sunulur; farklı sıcaklıklarda görünen gerinim hatası asgariye iner.

Teknik yapı

Ölçüm ızgarası konstantan olup gerinim ölçer faktörü yaklaşık 2,0 dir. Izgara ölçüleri 1,5 mm x 1,6 mm, üç ızgaralı rozetin taşıyıcı genişliği 16,1 mm dir. Nominal direnç 350 ohm dur; bu değer besleme akımını ve ısınmayı sınırlar.

Nerede kullanılır?

Elektrikli araç batarya paketi ve modül çerçevelerinde gerilme analizi; yüksek gerilimli güç elektroniği kabinleri; enerji depolama sistemleri; gerilim altındaki yüzeylerde yapısal test ve dayanım doğrulaması.
