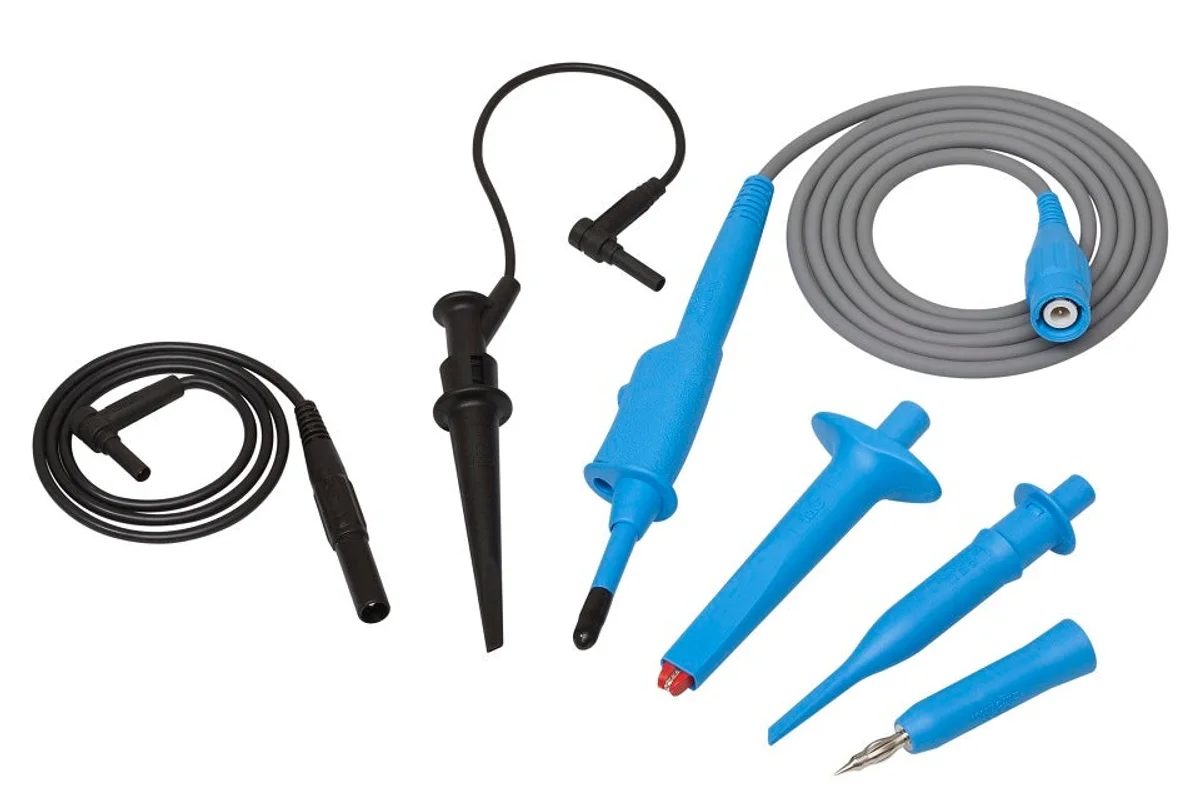

Yüksek Gerilim Probları

Yüksek gerilimi güvenli ve doğru ölçmek

Elektrikli araç bara gerilimleri, invertör çıkışları ve batarya paketleri artık 800 V ve üzerinde çalışıyor. Bu seviyede ölçüm iki ayrı sorun çıkarır: operatör güvenliği ve sinyal doğruluğu. Sıradan problar ya yeterli yalıtımı sağlamaz ya da faz kaymasıyla güç hesabını bozar. HBK yüksek gerilim probları her iki gereksinimi birlikte karşılamak üzere tasarlanmıştır.

Güç ölçümünde faz doğruluğu

Aktif güç, gerilim ile akımın faz farkına duyarlıdır. Probun faz kayması doğrudan güç hatasına dönüşür. HVD50R diferansiyel prob, 100 kHz değerinde 1 derecenin altında faz kayması ve güç analizörü dahil %0,1 doğruluk sunar; verim ölçümlerinde prob artık hata kaynağı olmaktan çıkar.

1000 V CAT IV sertifikalı
IEC 61010-031:2002 uyarınca 1000 V CAT IV ve 5 kV rms sertifikasyonu; giriş–toprak 5 kV, girişler arası 7,2 kV test gerilimleri ile doğrulanmıştır.

Toprak izleme ve aşırı gerilim koruması
Koruyucu toprak bağlantısı sürekli izlenir; bağlantı koptuğunda koruma mekanizması devreye girer. Bu, yüksek gerilim test hücrelerinde operatör güvenliği açısından belirleyicidir.

Sisteme uyumlu pasif eşleme
Problar, GN61xB gerilim giriş kartlarına ve GN31xB güç analizörü kartlarına direnç ve kapasite bakımından eşlenmiş olarak sunulur; 10 MΩ giriş empedansı ölçülen devreyi yüklemez.

Nerede kullanılır?

Elektrikli araç yüksek gerilim bara ölçümleri, invertör ve dönüştürücü verim testleri, batarya ve şarj sistemi doğrulaması, güç elektroniği geliştirme laboratuvarları, şebeke bağlantılı dönüştürücü testleri.
