FS62WSR

Yapıştırıcı beklemeden ölçüme başlayın

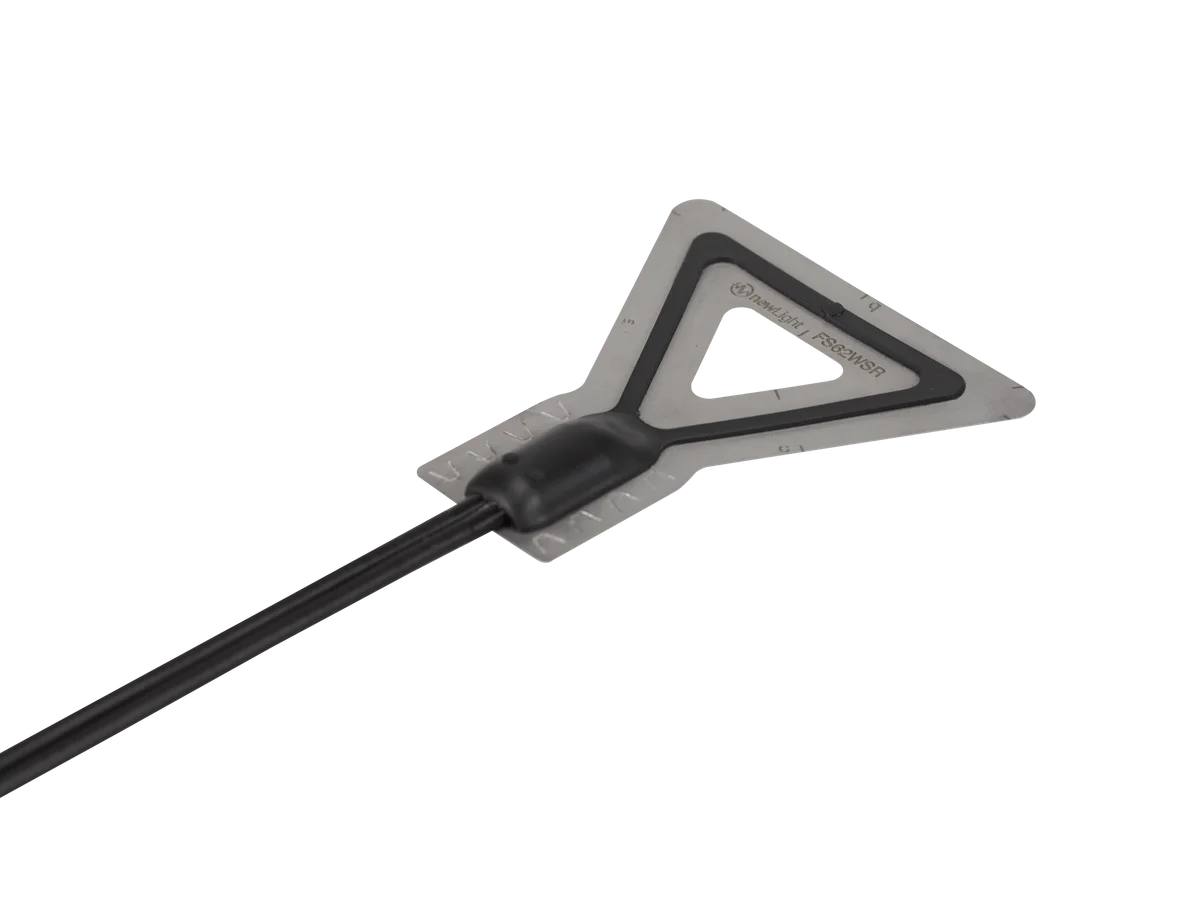

Saha koşullarında yapıştırıcının kurumasını beklemek, yüzeyin nemli veya soğuk olması ve kimyasal kullanımının yasak olduğu ortamlar gerinim ölçümünü geciktirir. FS62WSR, paslanmaz çelik taşıyıcısı sayesinde metal yüzeye nokta kaynağıyla tutturulan ve montajdan hemen sonra ölçüme başlanabilen bir fiber Bragg ızgaralı (FBG) gerinim rozetidir. 0°, 60° ve 120° doğrultularındaki üç ızgara ile asal gerilmelerin hem büyüklüğü hem de yönü belirlenir.

Folyo rozetlere göre üstünlükleri

Elektromanyetik girişime tam bağışıklık
Ölçüm sinyali ışıktır. Kaynak makineleri, jeneratörler, yüksek gerilim şalt sahaları ve frekans dönüştürücülerin yakınında girültü ve toprak döngüsü sorunu yaşanmaz.

Üç ızgara tek fiber üzerinde
Klasik rozette üç köprü devresi ve altı kablo ucu gerekirken burada üç ızgara farklı Bragg dalga boylarıyla tek fiberden okunur; aynı hatta başka sensörler de eklenebilir.

Kilometrelerce kablo mesafesi
Optik hat boyunca sinyal zayıflamaz; ölçüm noktası ile kayıt cihazı arasındaki uzaklık tasarımı kısıtlamaz.

Hızlı ve tekrarlanabilir montaj
Nokta kaynağı yüzey hazırlığını ve kurutma süresini ortadan kaldırır; dış mekanda, gemide veya platformda tek seferde uygulanır.

Yapılandırma

72 mm x 67,1 mm taşıyıcı üzerinde 5 mm ızgara uzunluğu bulunur. Laboratuvar için örgülü, dış ortam için aramid takviyeli veya zırhlı kablo seçenekleri; FC/APC, SC/APC konnektör veya splice sonlandırma sunulur. Sıcaklık telafisi için hatta FS63WTS sıcaklık sensörü eklenebilir.

Nerede kullanılır?

Açık deniz platformları ve gemi yapıları; çelik köprü ve kule izlemesi; boru hatları ve basınçlı kaplar; ağır sanayi makinelerinde uzun süreli gerilme analizi.
