FS62RSS

Betonun içinde yıllarca ölçen sensör

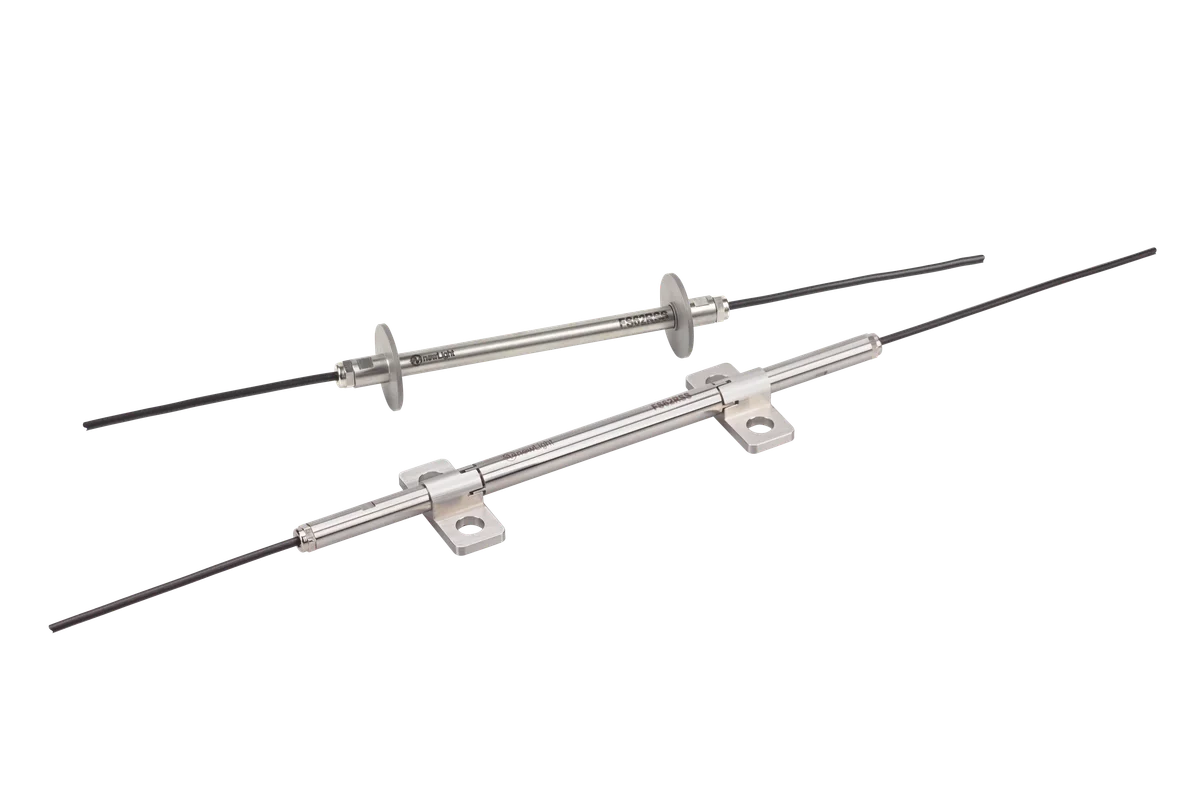

Betonarme yapılarda gerinim izlemesinin en büyük sorunu dayanıklılıktır: döküm sırasındaki mekanik zorlanma, alkali ortam, nem ve yıllar süren ölçüm ihtiyacı klasik çözümleri hızla eler. FS62RSS, fiber Bragg ızgarası (FBG) teknolojisiyle çalışan, sağlam metal gövdeli bir optik gerinim ölçerdir. Ankraj diskleriyle doğrudan betona gömülebilir ya da düz yüzeylere cıvatalanarak uygulanabilir.

Folyo gerinim ölçerlere göre üstünlükleri

Elektromanyetik girişime tam bağışıklık
Optik sinyal elektriksel girültüden etkilenmez. Yıldırım riski taşıyan köprü ve baraj sahalarında, enerji nakil hattı yakınındaki yapılarda ölçüm güvenilirliği korunur.

Tek fiber üzerinde çoklama
Onlarca sensör farklı Bragg dalga boylarıyla aynı fiber hatta dizilir. Böylece bir köprü açıklığının tamamı tek kablo güzergahı ve tek interrogatör kanalı ile izlenebilir.

Kilometrelerce kablo mesafesi
Sensör ile kayıt kabini arasında uzun mesafeler sinyal kaybı yaratmaz; saha kurulumunda kabin yeri serbestçe seçilir.

Sıfır sürüklenme, uzun ömür
FBG ölçümü mutlak dalga boyu üzerinden yapılır; yıllar içinde sıfır kayması ve nem kaynaklı yalıtım düşümü sorunu yaşanmaz.

Montaj seçenekleri

Gövde uzunluğu 138 mm veya 240 mm, genişliği 30 mm veya 50 mm olan modeller sunulur. Gömülü uygulamada ankraj diskleri donatıya bağlanır; yüzey uygulamasında cıvatalı montaj yapılır. FC/APC, SC/APC veya splice sonlandırma ile eşleşen bir FBG sıcaklık sensörü (FS63RTS) sıcaklık telafisi sağlar.

Nerede kullanılır?

Köprü ve viyadük yapısal sağlık izlemesi; baraj, tünel ve istinat yapıları; prefabrik beton eleman testleri; liman ve deniz yapıları; uzun vadeli altyapı izleme projeleri.
