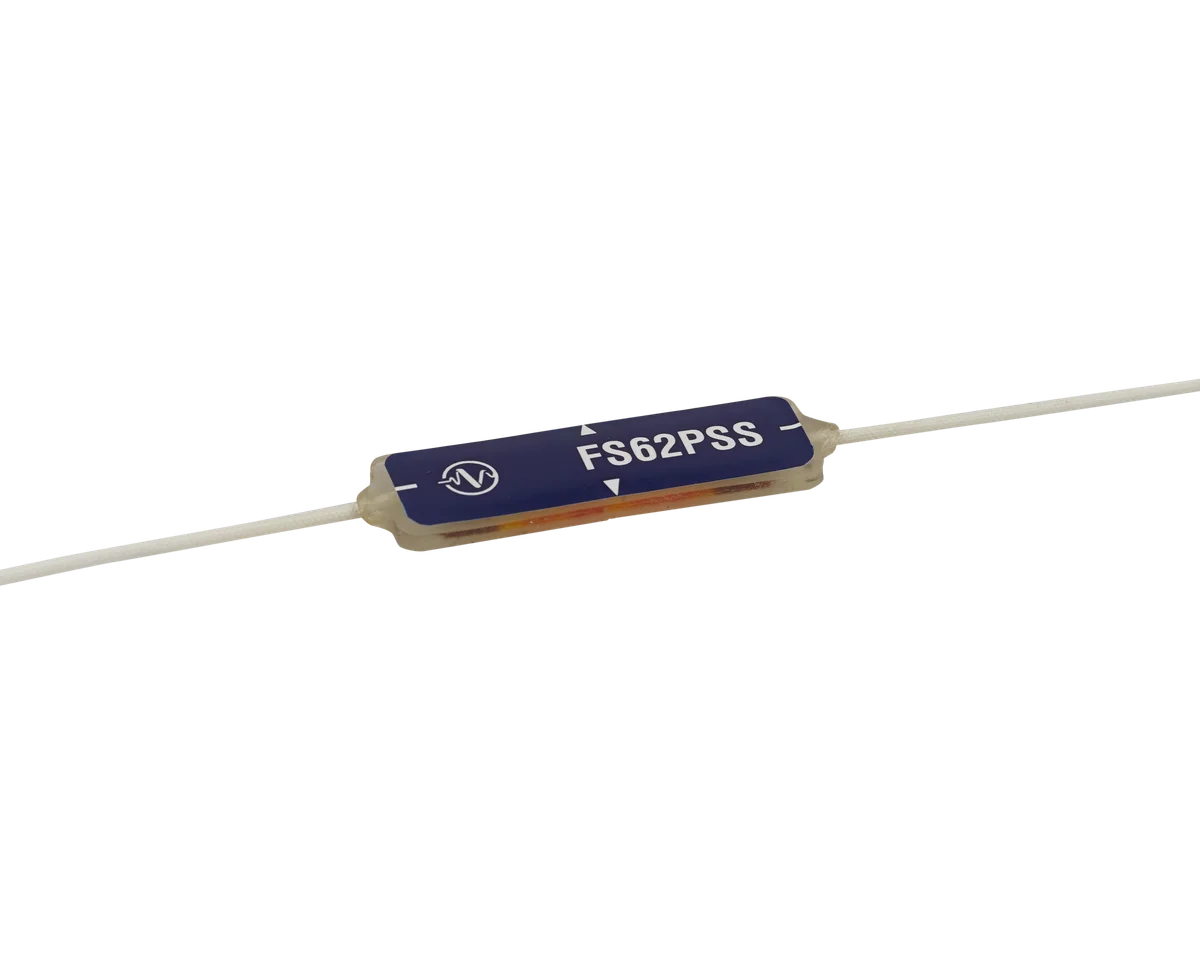

FS62PSS

Optik gerinim ölçümüne en hızlı giriş

Fiber optik ölçümün önündeki en büyük engel genellikle montajın uzmanlık gerektirdiği düşüncesidir. FS62PSS, kompozit bir yama (patch) taşıyıcı üzerine üretilmiş fiber Bragg ızgarası (FBG) sensörüdür ve klasik bir folyo gerinim ölçerle aynı mantıkla, standart yapıştırıcılarla düz veya eğrisel yüzeylere uygulanır. Ölçüm noktasında hiçbir elektriksel bileşen bulunmaz.

Folyo gerinim ölçerlere göre üstünlükleri

Elektromanyetik girişime tam bağışıklık
Tamamen dielektrik yapısı sayesinde yüksek gerilim ekipmanları, jeneratör ve transformatör gövdeleri ile patlayıcı ortam bölgelerinde ekranlama veya ayrı bir yalıtım önlemi gerekmez.

Tek fiber üzerinde çoklama
1510 ile 1590 nm arasında farklı Bragg dalga boyları seçilerek onlarca sensör aynı hat üzerine dizilir. Kanal başına maliyet ve kablo demeti hacmi belirgin şekilde düşer.

Geniş ölçüm aralığı ve yorulma dayanımı
±20000 µm/m aralığı ile yüksek gerinimli laboratuvar deneylerinde kullanılır; optik lif, çevrimsel yükleme altında folyo ızgaralara kıyasla çok daha uzun ömür sunar.

Uzun mesafede sinyal kaybı yok
Kilometrelerce fiber üzerinden sinyal zayıflamadan taşınır; kablo direnci ve toprak döngüsü kaynaklı hatalar ortadan kalkar.

Montaj ve sistem

40 mm x 12 mm ölçülerindeki taşıyıcı yüzeye yapıştırılır. Örgülü (laboratuvar) veya aramid takviyeli / zırhlı (saha) kablo seçenekleri ile FC/APC, SC/APC konnektör ya da splice sonlandırma sunulur. Sıcaklık etkisi için hatta bir FBG sıcaklık sensörü eklenmesi önerilir.

Nerede kullanılır?

Yüksek gerilim ve elektriksel girişimin yoğun olduğu test hücreleri; kompozit ve havacılık yapı testleri; laboratuvar gerilme analizi; çok noktalı yapısal sağlık izleme kurulumları.
