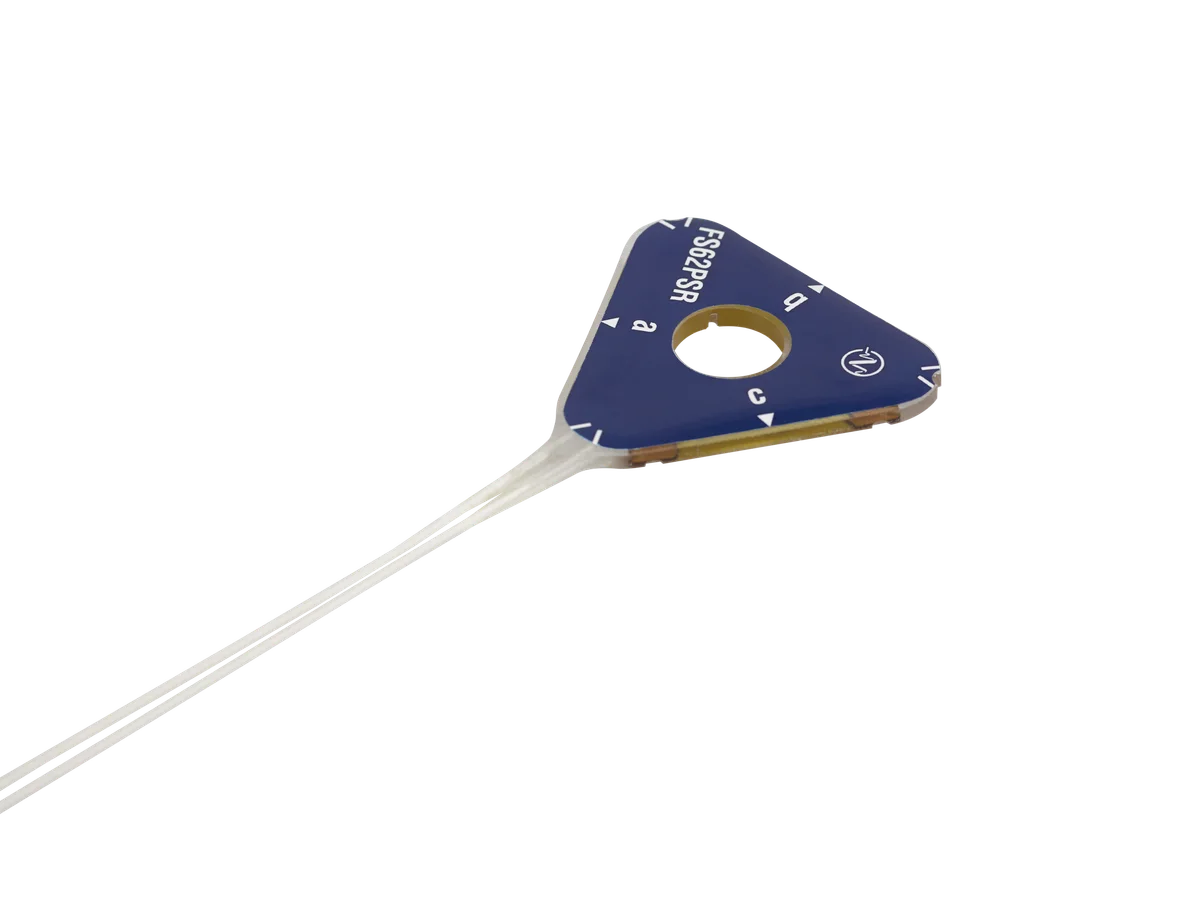

FS62PSR

Asal gerilme yönü bilinmeyen noktalarda ölçüm

Karmaşık yükleme altındaki bir parçada asal gerilmelerin büyüklüğünü ve yönünü belirlemek için tek eksenli ölçüm yeterli değildir. FS62PSR, tek bir kompozit taşıyıcı üzerinde 0°, 60° ve 120° doğrultularına yerleştirilmiş üç fiber Bragg ızgarası (FBG) içeren, tamamen dielektrik bir optik gerinim rozetidir. Üç ızgara aynı fiber üzerinde farklı dalga boylarında çalışır; böylece tek bir optik kanaldan eksiksiz bir rozet ölçümü alınır.

Folyo rozetlere göre üstünlükleri

Elektromanyetik girişime tam bağışıklık
Ölçüm noktasında iletken parça yoktur. Yüksek gerilim ekipmanları, jeneratörler, transformatörler ve patlayıcı ortam bölgelerinde güvenle kullanılır.

Üç kanal yerine tek fiber
Klasik bir folyo rozette üç ayrı köprü devresi ve altı kablo ucu gerekir. FS62PSR ile üç ızgara tek fiber üzerinden çoklanır; aynı hatta başka sensörler de seri eklenebilir.

Uzun mesafe ve kablo bağımsızlığı
Optik sinyal kilometrelerce mesafede zayıflamadan taşınır; kablo direnci, termokupl etkileri ve toprak döngüsü sorunları ortadan kalkar.

Geniş ölçüm aralığı
±10000 µm/m aralığı ile plastik şekil değiştirme bölgesine yaklaşan yüksek gerinim deneylerinde de kullanılabilir.

Montaj

50 mm x 47 mm ölçülerindeki taşıyıcı, uygun yapıştırıcı ile düz veya eğrisel yüzeylere uygulanır. FC/APC, SC/APC konnektör veya doğrudan ek (splice) seçenekleri sunulur. Sıcaklık etkisinin ayrıştırılması için hatta bir FBG sıcaklık sensörü eklenmesi önerilir.

Nerede kullanılır?

Enerji üretim ve iletim ekipmanlarında gerilme analizi; havacılık ve kompozit yapı testleri; yükleme yönü değişken makine parçaları; yapısal sağlık izleme projelerinde kritik bağlantı noktaları.
