FS62CSS

Zorlu ortamlarda uzun süreli gerinim ölçümü

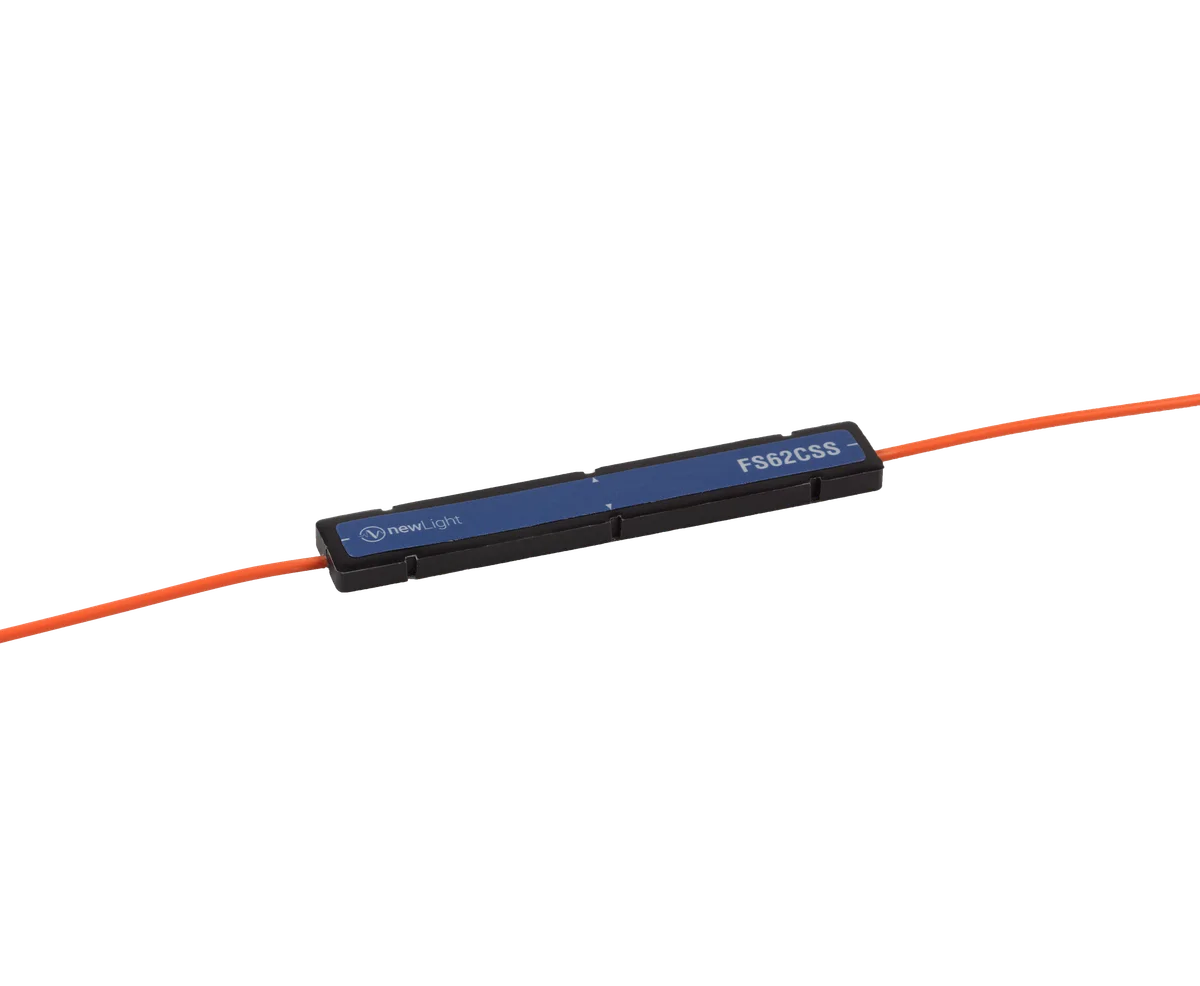

Beton, kompozit ve büyük ölçekli yapılarda yıllar süren gerinim izlemesi, klasik folyo gerinim ölçerler için zorlu bir görevdir: uzun kablo mesafeleri, nem, elektromanyetik girişim ve yorulma kaynaklı sürüklenme ölçüm kalitesini hızla düşürür. FS62CSS, fiber Bragg ızgarası (FBG) prensibiyle çalışan, kompozit taşıyıcı üzerine üretilmiş ve doğrudan yüzeye yapıştırılan bir optik gerinim ölçerdir. Ölçüm noktasında hiçbir elektrik bileşeni bulunmaz.

Folyo gerinim ölçerlere göre üstünlükleri

Elektromanyetik girişime tam bağışıklık
Sensör bütünüyle dielektriktir. Yüksek gerilim hatları, transformatör merkezleri, jeneratörler ve patlayıcı ortam bölgelerinde ek ekranlama gerekmeden ölçüm yapılabilir.

Tek fiber üzerinde çoklama
Farklı Bragg dalga boylarına sahip sensörler aynı fiber hat üzerinde seri bağlanır. Böylece onlarca ölçüm noktası tek kanaldan okunur; kablolama ve interrogatör kanal maliyeti belirgin şekilde azalır.

Kayıpsız uzun mesafe
Optik sinyal kilometrelerce mesafede zayıflamadan taşınır; ölçüm noktası ile kayıt cihazı arasındaki uzaklık artık bir kısıt değildir.

Yüksek yorulma dayanımı
Güçlendirilmiş kompozit taşıyıcı ile aramid takviyeli veya zırhlı kablo seçenekleri, sahada uzun yıllar sürecek izleme projeleri için tasarlanmıştır.

Montaj ve sistem entegrasyonu

130 mm x 20 mm ölçülerindeki kompozit taşıyıcı, uygun yapıştırıcı ile düz veya hafif eğrisel yüzeylere uygulanır. FC/APC, SC/APC konnektör ya da doğrudan ek (splice) seçenekleri mevcuttur. Sıcaklık etkisinin ayrıştırılması için aynı hat üzerine bir FBG sıcaklık sensörü eklenmesi önerilir.

Nerede kullanılır?

Köprü, viyadük, baraj ve tünel gibi betonarme yapıların yapısal sağlık izlemesi; rüzgâr türbini kanatları ve kompozit gövdeler; enerji iletim altyapısı; uzun mesafeli ve çok noktalı izleme kurulumları.
