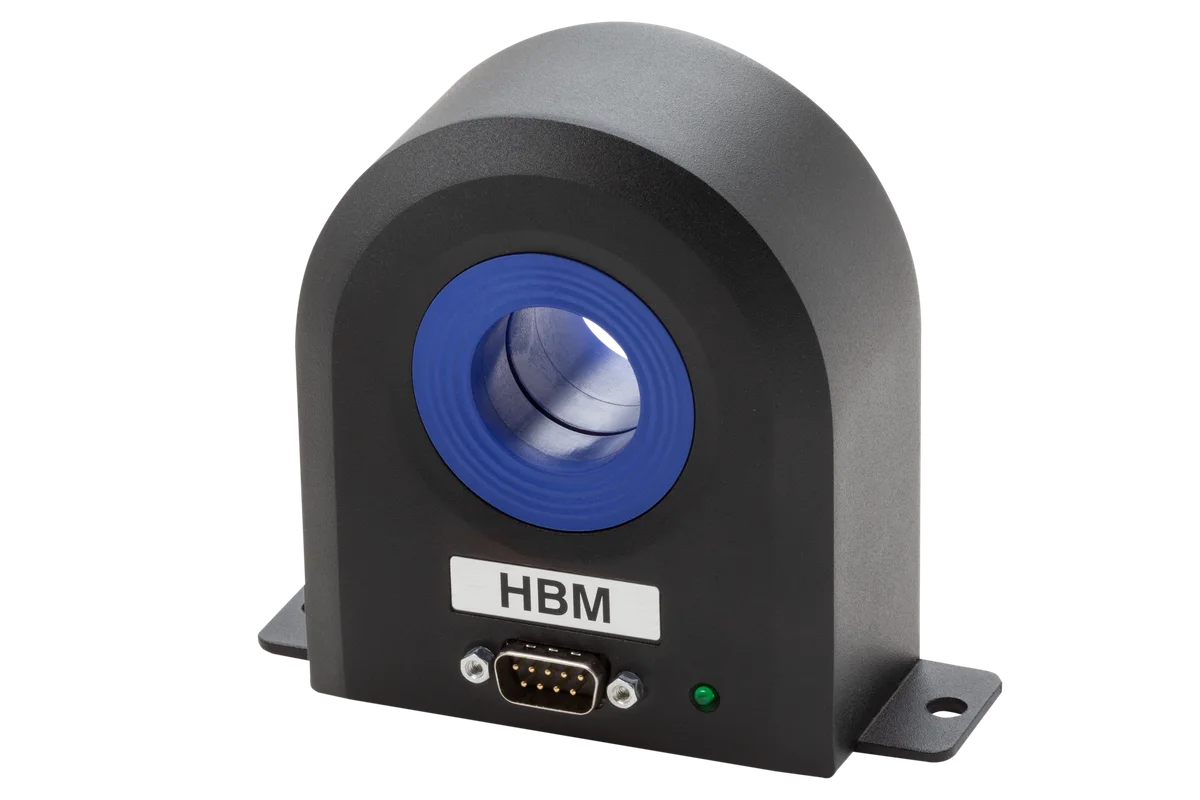

Akım Transdüserleri — CTT / CTS / CTM

Verim ölçümünde zayıf halka akım sensörüdür

Bir invertörün veya elektrikli tahrikin verimi genellikle yüzde 95 ile 99 arasındadır. Bu aralıkta kaybı doğru hesaplamak, akımı binde değil milyonda mertebesinde doğrulukla ölçmeyi gerektirir. Sıradan akım pensleri ve şöntler bu çözünürlüğü veremez; ölçülen verim farkı sensörün kendi hatasının içinde kaybolur. HBK akım transdüserleri, kapalı çevrim fluxgate teknolojisiyle bu sınırı aşar.

Kapalı çevrim fluxgate

İkinci harmonik sıfır akı algılamaya dayanan kapalı çevrim yapı, çekirdekteki manyetik akıyı sürekli sıfıra çeker. Sonuç, DC bileşenden yüksek frekanslı anahtarlama harmoniklerine kadar tek bir sensörle kararlı ve doğrusal ölçümdür.

ppm sınıfı doğruluk
1 ila 2 ppm mertebesindeki doğruluk, verim ve kayıp analizlerinde hata bütçesini sensörden kaynaklanmayacak kadar küçültür.

2000 kHz bant genişliği
SiC ve GaN tabanlı güç elektroniğindeki hızlı anahtarlama olayları ve yüksek frekanslı harmonikler bozulmadan kaydedilir.

Temassız ölçüm, geniş açıklık
İletken, sensörün açıklığından geçirilir; devreyi açmaya gerek yoktur. Açıklık çapı modele göre 20,7 mm ile 45 mm arasındadır ve baralara uyum sağlar.

Tam alüminyum EMI ekranlama
Güç elektroniğinin yoğun elektromanyetik gürültü ürettiği ortamlarda ölçüm sinyalinin bozulmasını engeller. −40 °C ile +85 °C arası çalışma aralığı, iklimlendirme kabinlerinde ve saha koşullarında kullanıma izin verir.

Nerede kullanılır?

Elektrikli araç invertör ve tahrik verimi ölçümleri, güç analizörü uygulamaları, güç elektroniği geliştirme ve doğrulama testleri, batarya test sistemleri, yenilenebilir enerji dönüştürücü testleri.
