PACEline CLP

PACEline CLP nedir?

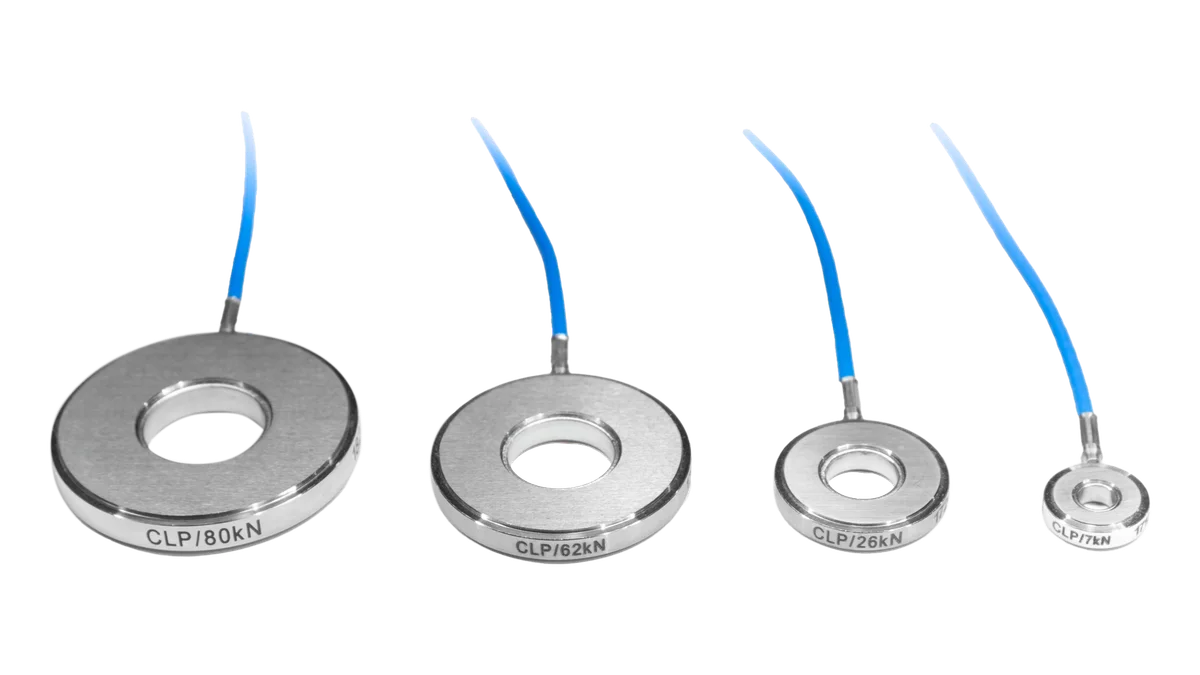

PACEline CLP, standart kuvvet sensörlerinin sığmadığı dar montaj alanlarında basma kuvveti ölçmek için tasarlanmış subminyatür piezoelektrik bir kuvvet puludur. 3 kN ile 80 kN arasında yedi nominal kuvvet kademesi (3, 7, 14, 26, 36, 62 ve 80 kN) sunar.

Öne çıkan özellikler

3–5 mm montaj yüksekliği
Sensörün toplam yüksekliği yalnızca 3 ile 5 mm arasındadır. Bu sayede mevcut makine yapısında kayda değer bir değişiklik yapmadan, cıvata başı altına veya kalıp yataklarına yerleştirilebilir.

Yüksek rijitlik
Piezoelektrik ölçüm prensibi sensöre kHz mertebesinde temel frekans kazandırır. Hızlı pres çevrimleri ve darbe karakterli yükler gerçek zamanlı izlenebilir.

Galvanik izolasyon
Sensör galvanik olarak izole edilmiştir ve yük yükselteçleriyle ek yalıtım pulu kullanmadan doğrudan çalışır; bu, montajı basitleştirir ve topraklama döngüsü hatalarını önler.

Entegre kablo ve paslanmaz gövde
0,5 m veya 1 m uzunluğunda entegre kablo ile teslim edilir. Paslanmaz çelik gövde ve kalıcı kablo bağlantısı IP65 koruma sınıfı sağlar.

Standart vida ölçülerine uyum
M2,5 ile M14 arasındaki metrik vida bağlantılarına uyumludur; mevcut cıvatalı bağlantılar için doğrudan bir çözüm oluşturur.

Nerede kullanılır?

Dar hacimlerde kuvvet ölçümü, kalıp ve pres kuvveti izleme, cıvata ön yükü denetimi ve CSW kesme kuvveti pullarıyla birleştirilerek kurulan çok eksenli kuvvet ölçüm sistemleri CLP için tipik uygulamalardır.
