PACEline CFW

PACEline CFW nedir?

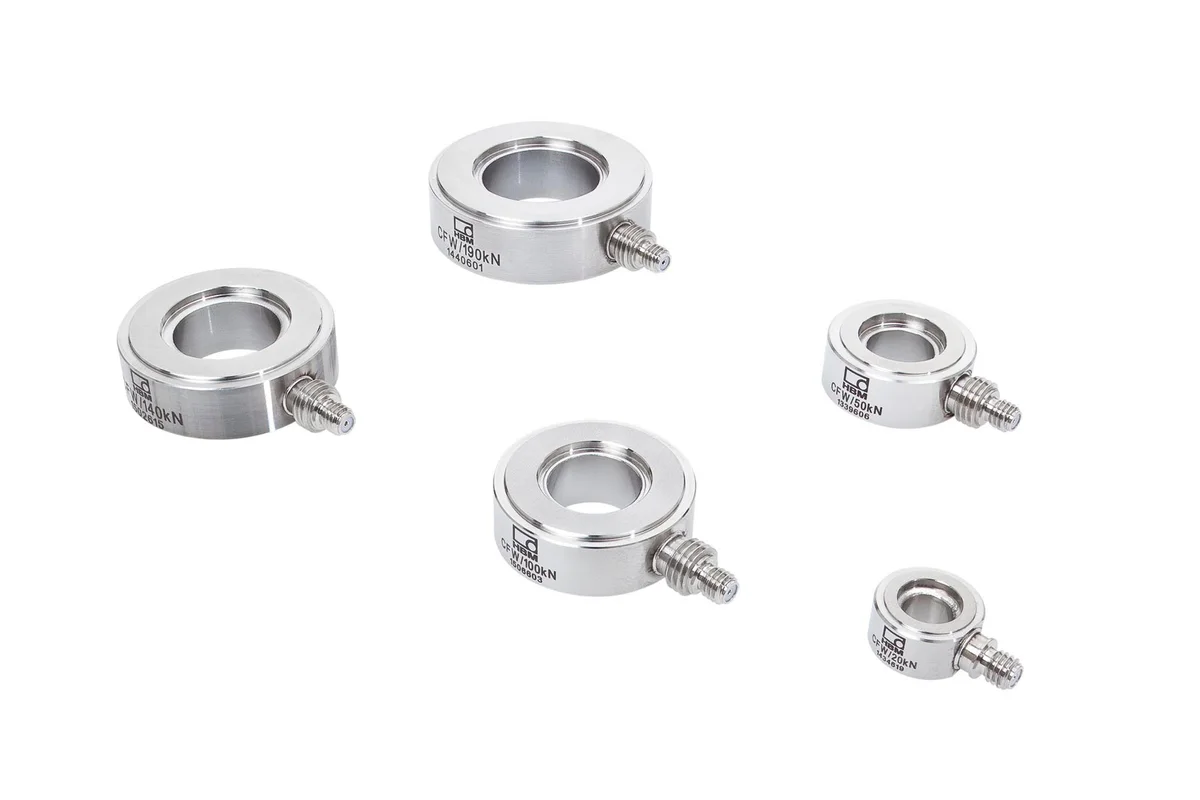

PACEline CFW, cıvatalı bağlantılara ve pres yataklarına doğrudan entegre edilebilen piezoelektrik bir kuvvet pulu (load washer) ailesidir. Zorlu endüstriyel ortamlarda bile güvenilir sonuç vermek üzere tasarlanmıştır ve 20 kN ile 700 kN arasında yedi nominal kuvvet kademesinde sunulur.

Öne çıkan özellikler

Yüksek rijitlik, yüksek temel frekans
Piezoelektrik ölçüm prensibinin getirdiği yüksek rijitlik, sensörün temel frekansını yükseltir. Bu sayede hızlı preslemeler, darbe yükleri ve kısa süreli kuvvet değişimleri sadık biçimde izlenebilir.

EMC testli tasarım
Sensör ve kablosu elektromanyetik uyumluluk testlerinden geçirilmiştir; kaynak makineleri, sürücüler ve motorların bulunduğu üretim ortamlarında elektromanyetik alan etkilerine karşı dayanıklıdır.

Düşük doğrusallık sapması
Hassas imalat toleransları sayesinde doğrusallık sapması düşük tutulmuştur; ölçüm aralığının tamamında tutarlı bir karakteristik elde edilir.

Geniş ölçüm aralığı
Piezoelektrik prensip, aynı sensörle birkaç newton mertebesindeki kuvvetlerden kilonewton seviyesine kadar ölçüm yapılmasına olanak tanır. Ölçüm aralığı yük hücrelerinde olduğu gibi nominal kuvvete bağlı değildir.

Standart vida bağlantılarına uyum
Paslanmaz çelik gövde, piyasada yaygın vida bağlantı ölçüleriyle uyumludur; 8–17 mm yükseklik ve 14,5–75,5 mm çap aralığı mevcut yapıya kolay entegrasyon sağlar.

Nerede kullanılır?

Pres ve kalıp kuvveti izleme, cıvata ön yükü ölçümü, montaj ve geçirme işlemlerinin proses kontrolü, takım tezgâhlarında kuvvet denetimi ve hızlı dinamik süreçlerin izlenmesi CFW için tipik uygulamalardır.
