2310A

Çok küçük basınç dalgalanmalarını çözmek

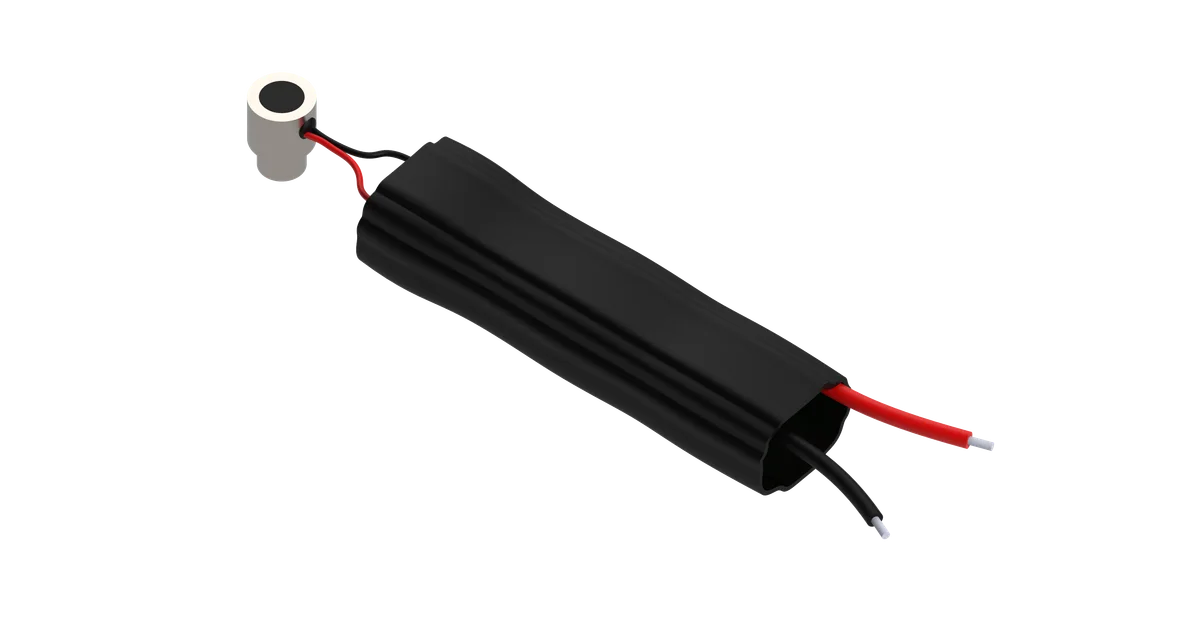

Akış kaynaklı pulsasyon, akustik nitelikli basınç olayları ve düşük genlikli yanma olaylarında ölçülmek istenen sinyal çoğu zaman birkaç yüz paskal seviyesindedir. Geniş aralıklı bir transdüktör bu sinyali gürültü tabanının altında bırakır. Dytran 2310A, 500 mV/psi duyarlılığı ve 0,005 psi (yaklaşık 34 Pa) eşdeğer gürültü seviyesiyle bu ölçümler için tasarlanmış kompakt bir IEPE dinamik basınç sensörüdür.

Piezoelektrik mi, gerinim ölçer mi?

2310A piezoelektrik prensiple çalışır: basıncın yalnızca değişen bileşenini ölçer, sabit bir hat basıncının mutlak değerini vermez. 0,05 saniyelik boşalma zaman sabiti ve 10 Hz alt kesim frekansı bu davranışın sonucudur. Statik veya yavaş değişen basınç için gerinim ölçer tabanlı P serisi transdüktörler, hızlı ve düşük genlikli dinamik olaylar için 2310A doğru seçimdir.

Yüksek duyarlılık, düşük gürültü
500 mV/psi çıkış ve 34 Pa çözünürlük, ek ön yükseltme gerekmeden düşük genlikli basınç dalgalanmalarının ölçülmesini sağlar.

Yapıştırmalı montaj
Sensör diş açılmış bir porta değil, yapıştırıcı ile yüzeye monte edilir. Bu, mevcut bir yapıya delik açılamayan ölçümlerde uygulama kolaylığı sağlar. Serbest uçlu kablo bağlantısı sınırlı hacimlerde esneklik sunar.

Hafif titanyum gövde
Titanyum gövde ve diyafram ile toplam ağırlık en fazla 5 gramdır; PZT-5A algılama elemanı 32 kHz üzerinde monte rezonans frekansı sağlar.

Nerede kullanılır?

Yanma analizi, şok dalgası çalışmaları, akış kaynaklı basınç pulsasyonlarının ölçülmesi ve yüksek frekanslı basınç izleme uygulamaları.
