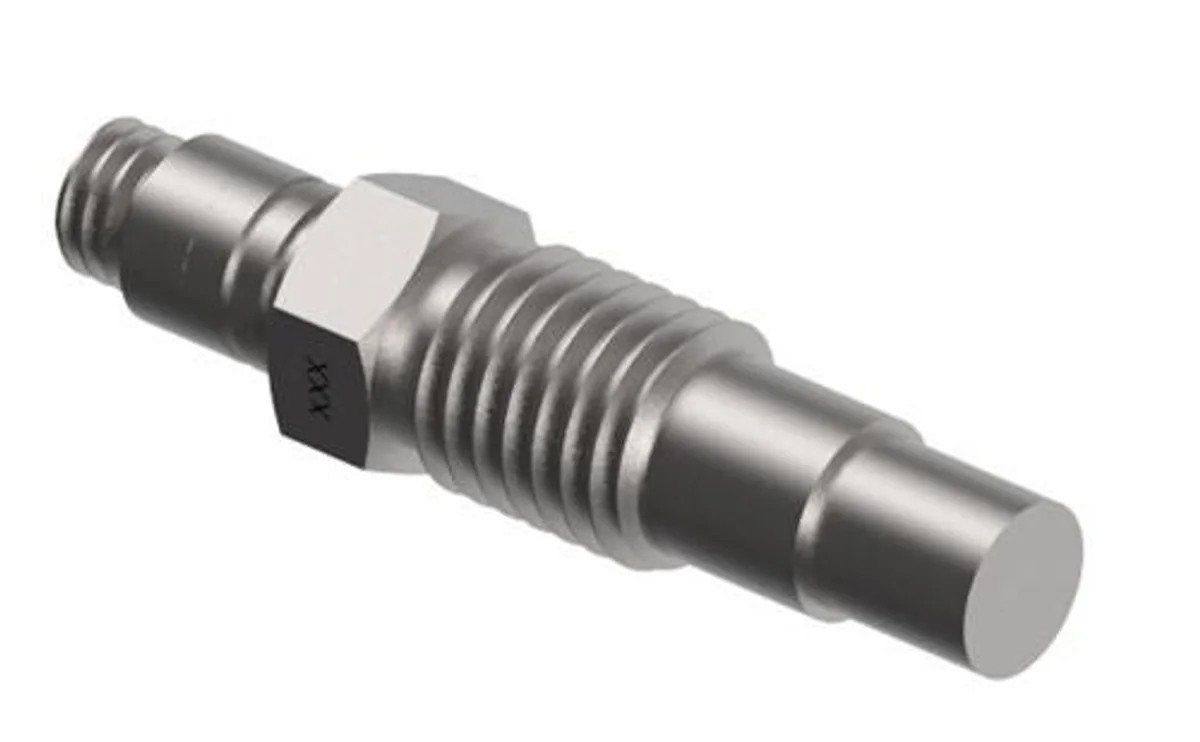

2300V

Hızlı geçici olayların doğrudan ölçümü

Şok tüpü deneyleri, uzak alan patlama dinamiği ve hızlı vana veya valf olaylarında basınç mikrosaniyeler içinde yükselir. Bu sinyalleri bozmadan kaydetmek için sensörün rezonans frekansı olay bant genişliğinin çok üzerinde olmalıdır. Dytran 2300V serisi, 500 kHz rezonans frekansı ve 1 µs yükselme süresiyle bu ölçümler için tasarlanmış prob tipi IEPE bir dinamik basınç sensörüdür.

Piezoelektrik mi, gerinim ölçer mi?

2300V piezoelektrik prensiple çalışır ve basıncın yalnızca değişen bileşenini ölçer; 0,08 Hz alt kesim frekansı ve 2 saniyeden uzun boşalma zaman sabiti nedeniyle sabit bir hat basıncının mutlak değerini sürekli veremez. Statik basınç için gerinim ölçer tabanlı P serisi transdüktörler kullanılır. Aynı gövdenin yük modlu sürümü 2300C ise dahili elektronik içermez ve daha yüksek sıcaklıklarda çalışır.

Dahili IEPE yükselteci
+18 … +30 VDC besleme ve 2-20 mA sabit akımla çalışan dahili yükselteç, 100 Ω çıkış empedansı üzerinden uzun kablolarda düşük gürültülü iletim sağlar.

Hermetik ve izole gövde
17-4 PH / 316L paslanmaz çelik gövde kaynaklı ve cam-metal geçişli hermetik yapıdadır; en az 100 MΩ toprak izolasyonu, toprak döngüsü gürültüsünü engeller. Toplam ağırlık 7 gramdır.

Geniş model ailesi
250 psi / 20 mV/psi modelinden 15 000 psi / 0,33 mV/psi modeline kadar farklı aralık ve duyarlılık kombinasyonları mevcuttur.

Nerede kullanılır?

Uzak alan patlama dinamiği, şok tüpleri, çok hızlı yükselme süreli basınç olayları ve genel amaçlı dinamik basınç ölçümleri.
