Açıklama

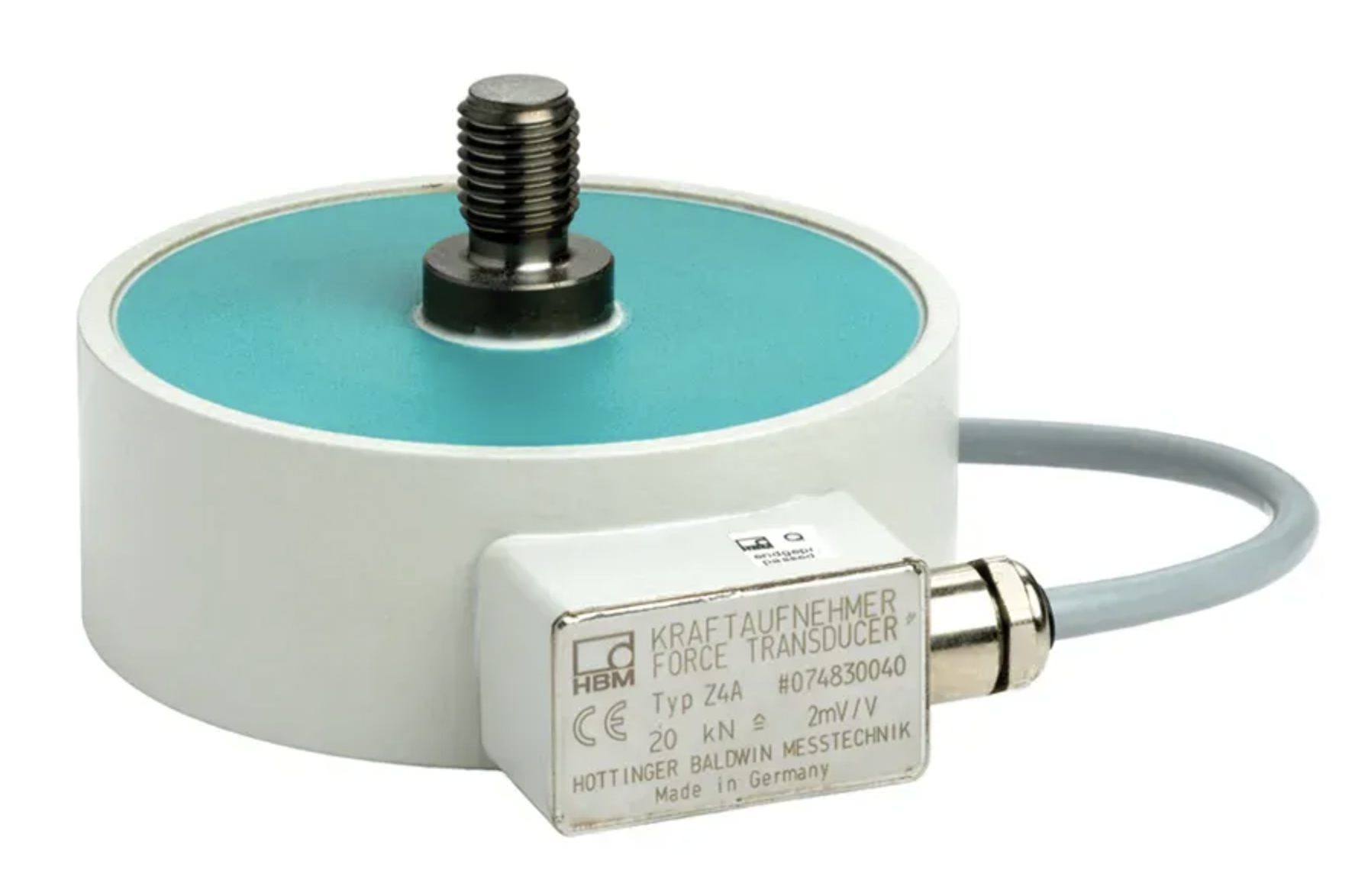

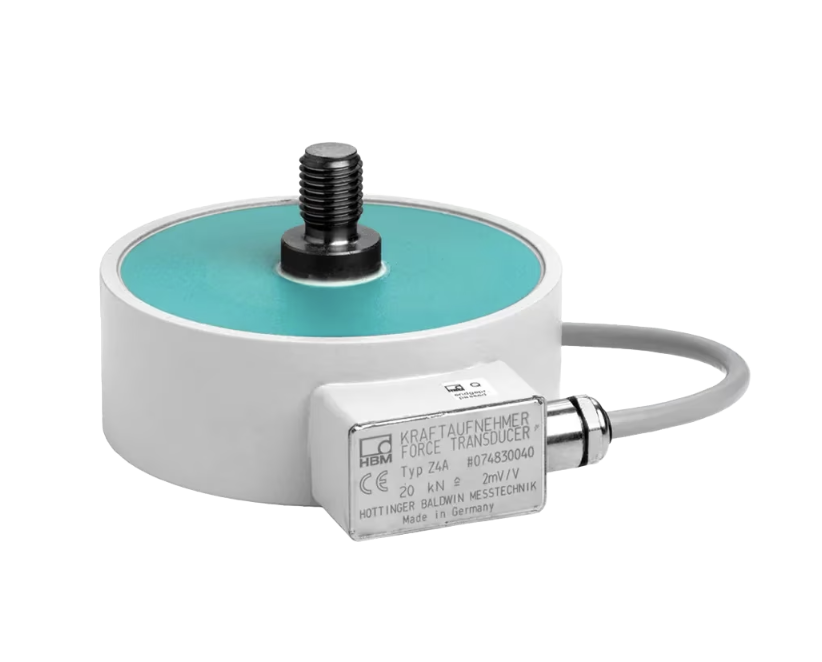

Z4A Referans Kuvvet Dönüştürücüsü: 20 kN ile 500 kN Aralığında Hassas Kalibre Etme ve Ölçüm
Z4A serisinin transfer standartları (referans kuvvet dönüştürücüleri açısından) monolitik bir tasarıma sahiptir, yani yay elemanı tek parçadan oluşur. Z4A kuvvet dönüştürücüleri yüksek üretim standartlarına uygun olarak üretilir; bu, transfer standartlarının küçük histerezisi ve mükemmel tekrarlanabilirliği için belirleyici bir faktördür.
Z4A dönüştürücüler, her biri diğerinden 90 derece uzakta olan dört ölçüm noktasına sahiptir. Bu, eğilme momenti telafisini kolaylaştırır ve sensörü eğilme momentlerine karşı aşırı duyarsız hale getirir.
Z4A’yı tamamlamak için çekme ve basınç kuvvetlerine yönelik ISO376 uyumlu montaj aksesuarları mevcuttur.
- Doğruluk sınıfı (ISO 376): 00 (500 kN ile 0,5)
- HBK doğruluk sınıfı: 0,02
- Kapasiteler: 20 kN ile 500 kN arasında
Yüksek talepler için
- Karmaşık ve yüksek kaliteli monolitik tasarım
- Elektriksel eğilme momenti telafisi
Referans ölçümlerinin (izlenebilirlik ölçümleri, ana sensör olarak kullanımı gibi) anahtarı olan tüm karakteristik değerlerin olağanüstü doğruluğu . Dünya çapındaki metroloji enstitülerinde yararlı olduğu kanıtlanmıştır.
Tamamlamak
- Doğrudan HBK’dan sipariş edilebilen ISO367 uyumlu çekme kuvveti uygulama elemanları
- Eklem gözleri mevcuttur
- HBK’nın kendi bünyesindeki kalibrasyon laboratuvarında gerçekleştirilen ISO376 uyumlu kalibrasyon (makine belirsizliklerinin minimum olduğu)
- Kuvvet referansı olarak kullanılmasına olanak sağlayan son teknoloji amplifikatör
Ölçüm zincirinin tamamının (montaj aksesuarları ve veri toplama sistemleri dahil) kalibrasyonu, minimum ölçüm belirsizliğini garanti eder.
