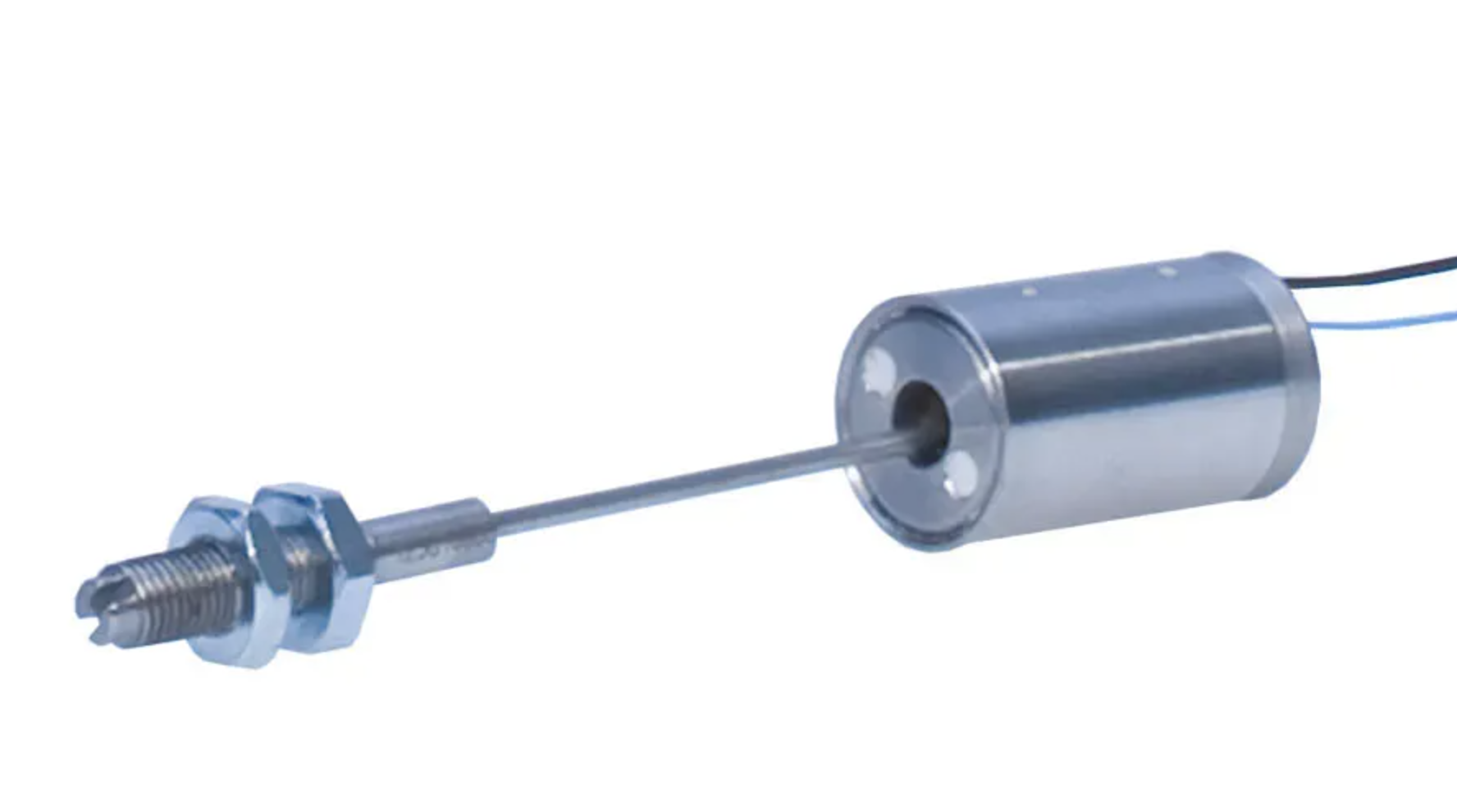

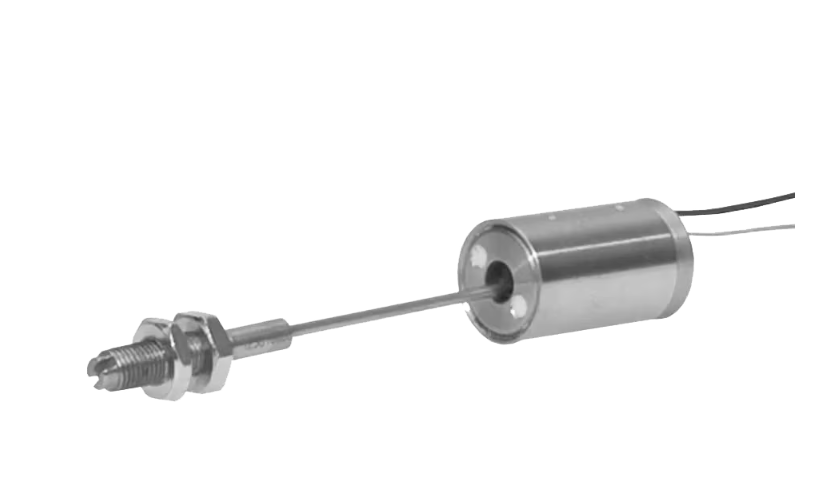

W1ELA/0 Deplasman Transdüseri: Makinelerde ve Sistemlerde Endüktif Deplasman Ölçümü; Nominal (Anma) Ölçüm Aralığı +/– 1 Mm
Son derece kompakt W1ELA/0 deplasman dönüştürücüsü neredeyse tamamen sadece bobin gövdesi ve pistondan oluşur. Bu, sensörün ilgili makineye, sisteme veya test tezgahına mükemmel bir şekilde yerleştirilmesini sağlar. Bu, sensörün –55° C ila +130° C arasındaki yaygın olarak onaylanmış sıcaklık aralığıyla daha da desteklenir. W1ELA/0 deplasman dönüştürücüsü, her iki yönde de merkez konumundan dışarı doğru hareket ederek nominal (nominal) deplasmanın güvenilir bir şekilde edinilmesi için kullanılabilir.
Bobin gövdesi, birlikte endüktif bir yarım köprü oluşturan, birbiri ardına düzenlenmiş iki ölçüm bobini içerir. Bu, tam köprü devresi oluşturmak için 4,8 kHz taşıyıcı frekanslı bir amplifikatörde tamamlanmalıdır.
Minimal tasarım
- Sadece iki temel bileşen: Bobin gövdesi ve piston
- Açık tasarım: Gereksiz muhafaza yok
- Transdüserde yarım köprü devresi; amplifikatörde tam köprü oluşturmak için tamamlama
- Bobin gövdesinin boyutları: Çap 12 mm x uzunluk 20 mm
Yer tasarrufu sağlar ve doğrudan entegrasyon için tasarlanmıştır
Geniş kullanım yelpazesi
- -55°C ile +130 °C arasında geniş sıcaklık aralığı
- Yüksek darbe dayanımı: Bobin gövdesi 500 m/s 2’ye kadar , piston 1000 m/s 2’ye kadar
- Düşük ağırlık: Bobin gövdesi 11 gr, piston 3 gr
Makinelerde, sistemlerde ve test tezgahlarında çok yönlü uygulama yelpazesi
Uygulama odaklı
- Bobin gövdesini sıkıştırarak montajı kolaydır
- Piston üzerindeki ince diş, tam sıfır noktası ayarını garanti eder
- Aşınmasız ölçüm prensibi
- Sürekli piston kanalı aşırı stroktan kaynaklanan hasarı önler
Pratik yapı: Kolay, sağlam, güvenilir.
