Açıklama

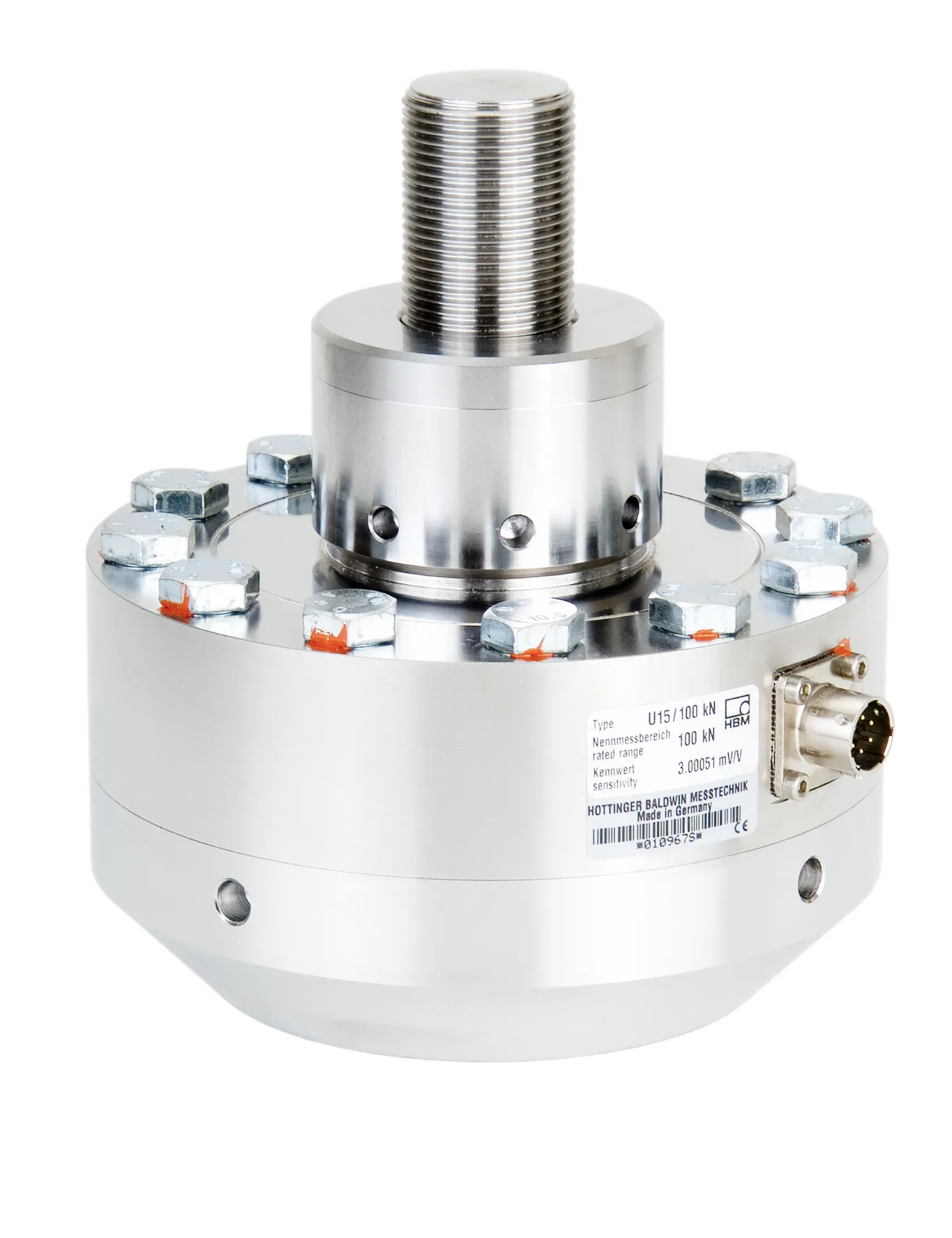

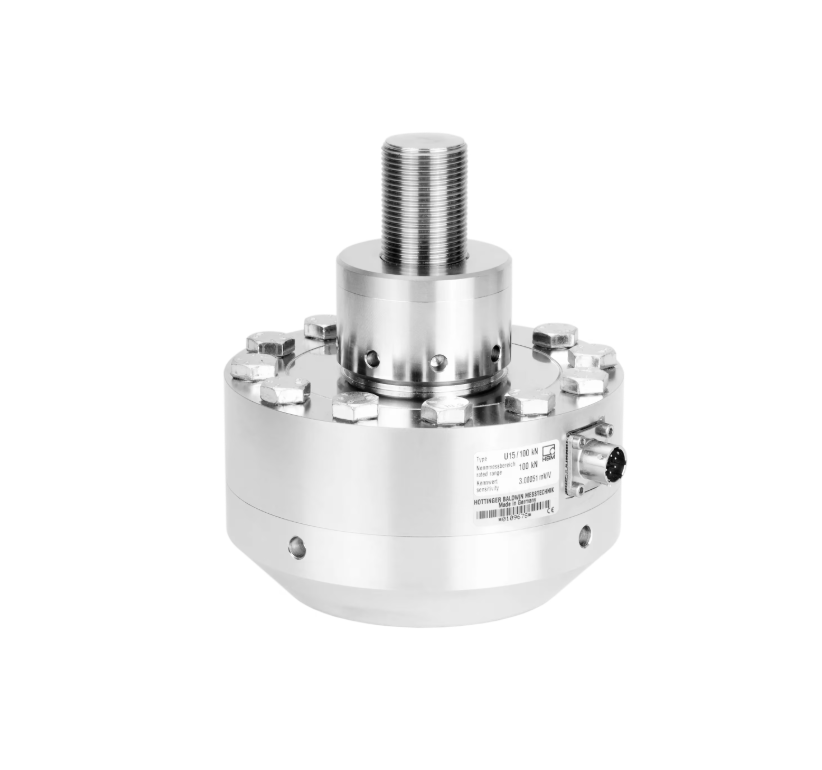

U15 Hassas Yük Hücresi: 2,5 kN’den 2,5 MN’ye Kadar Kuvvetleri Kalibre Etme
U15 hassas yük hücresi (referans kuvvet dönüştürücüsü) 2,5 MN’ye kadar çekme ve basınç kuvvetini güvenilir bir şekilde ölçer. Kalibrasyon makinelerinde ana sensör olarak, test tezgahlarında zorlu görevler için ve bir transfer standardı olarak (örneğin malzeme test makinelerini doğrularken veya kalibre ederken veya kalibrasyon makinelerinin bir standarda göre izlenebilirliğini sağlamak için transfer ölçümleri alırken) kullanım için idealdir.
Dönüştürücü çok düşük bir yer değiştirme gösterdiğinden, test standının geometrisi yük altında da kararlıdır. U15 hassas yük hücresinin yüksek çözünürlüğü, mükemmel sinyal-gürültü oranı ve düşük ölçüm belirsizliği dönüştürücünün yüksek çıkış sinyaline (>4 mV/V 25 kN’den) dayanmaktadır. Bu, sonraki elektroniklerin ölçüm aralığının optimum şekilde kullanılmasını sağlar.
U15, ISO 376’ya göre sınıf 0.5 gerekliliklerini karşılar. Radyal simetrik tasarımı, sensörü sıcaklık gradyanlarına duyarsız hale getirir. U15 hassas yük hücresi, yüksek IP67 koruma derecesi ve paslanmaz çelik malzemelerin kullanımı nedeniyle çok sağlamdır.
- Doğruluk sınıfı (ISO 376:2011’e göre) : Nominal yükün %10 ile %100 aralığında 0,5
- HBK doğruluk sınıfı: 0,02 ila 0,05
- Kapasiteler: 2,5 kN ila 2,5 MN
Yüksek doğruluk sınıfı
- Kapasitesinin %10 ile %100’ü arasında ISO 376’ya göre 0,5 doğruluk sınıfı gerekliliklerini karşılar
- Yüksek çıkış sinyali, birçok kapasite için > 4 mV/V
- 3 mV/V’a kadar sinyal ayarı opsiyonel olarak mevcuttur
- Mükemmel sinyal-gürültü oranı
- Elektronik eğilme momenti telafisi sayesinde değişen montaj pozisyonlarında iyi tekrarlanabilirlik
- 1 MN’a kadar çekme ve basınç kuvveti için transfer standardı
Standartlara uygun hassasiyet , elverişsiz kullanım koşullarında bile. Mutlak güvenilirlik.
Bireysel yapılandırma
- Talep üzerine çift köprü versiyonu mevcuttur: Bir çıkış referans sinyali olarak, diğer çıkış makine kontrolü için giriş olarak kullanılabilir (yüksek kuvvet ve yüke sahip makineler için de).
- TEDS, ISO 376 uyumlu yük uygulaması ve mafsal gözleri gibi uygulamaya yönelik aksesuarlar
- HBK, U15’in amplifikatörle birlikte bir ölçüm zinciri olarak kalibre edilmesini sağlar (HBK kalibrasyon laboratuvarının yetkinliği)
- Seçenek: Kalibre edilmiş ürün olarak teslimat (kalibrasyon, HBK’nın ISO 17025 akredite kalibrasyon laboratuvarı aracılığıyla)
Güvenilir transfer ölçümü için kalibre edilmiş aksesuarlar dahil optimum komple çözüm
Küçük yer değiştirme
- Küçük yer değiştirme
- Sonuç: Yüksek sertlik ve mükemmel dinamik davranış
- Dinamik kalibrasyon görevleri için yüksek rezonans frekansı
- IP67 koruma derecesi ve hermetik sızdırmazlık sayesinde sağlamdır ve bu da olağanüstü uzun vadeli stabilite sağlar
- Küçük TKZero ve sıcaklık gradyanlarına karşı düşük hassasiyet
Dinamik veya zorlu koşullarda bile ölçüm hassasiyeti . Minimum deplasmanlar.
