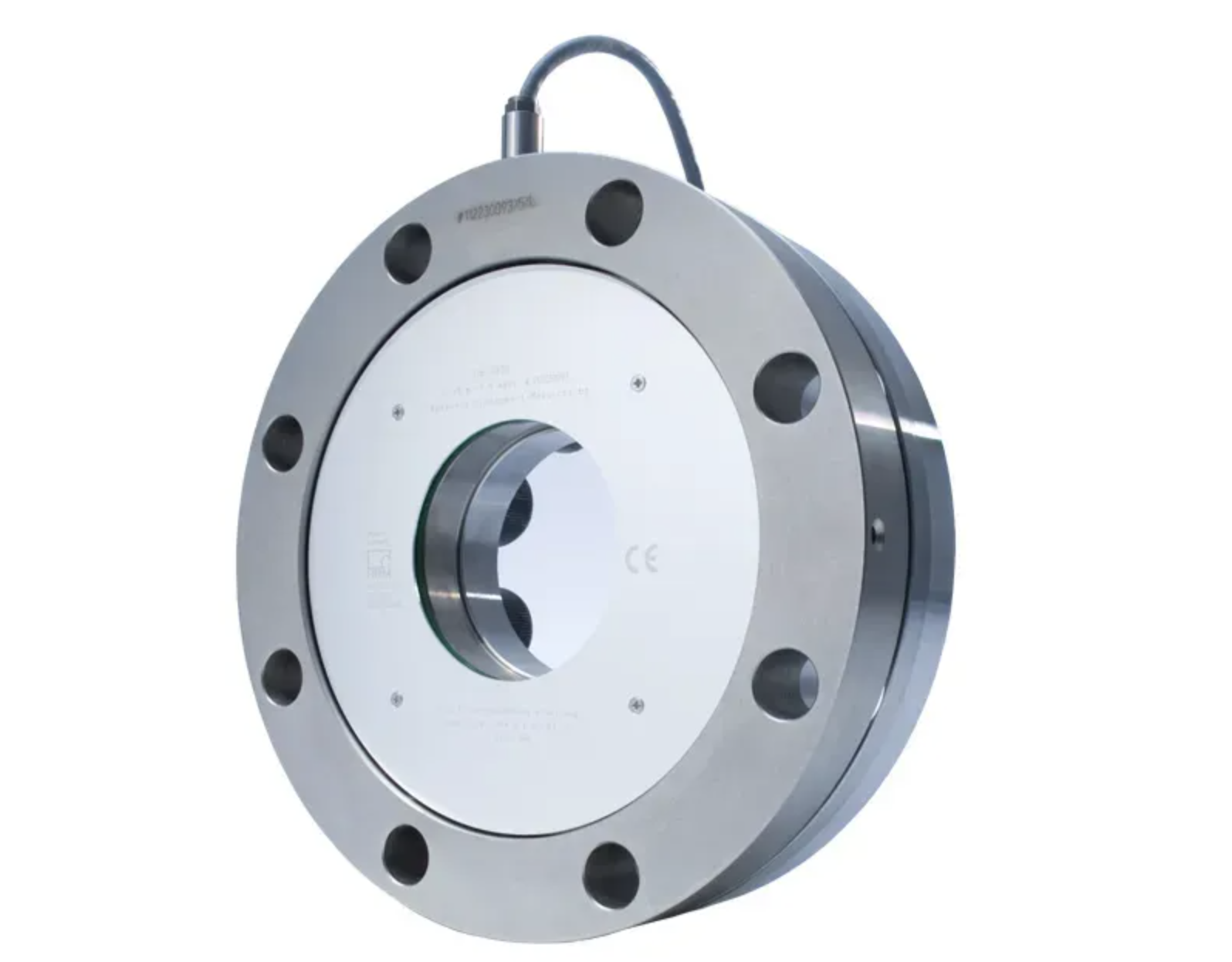

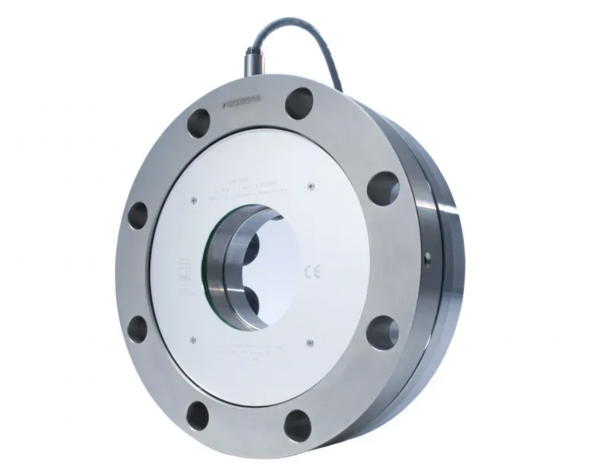

Referans tork dönüştürücü TB1A: Yerden tasarruf sağlayan, düz tasarım
TB1A referans tork dönüştürücüsü, 69 milimetrelik maksimum genişliğe (ölçüm aralığına bağlı olarak) sahip oldukça düz bir yapıdır ve bu nedenle, kısıtlı alan koşullarında tork ölçümleri için idealdir. Ayrıca, tahrik milleri, merkezi delik sayesinde tork sensöründen eksenel olarak geçebilir. Kompakt tasarımı sayesinde dönüştürücü, test makinelerinde veya tahrik motorunun veya şanzımanın doğrudan kuplajıyla reaksiyon tork sensörü olarak kullanım için çok uygundur.
TB1A, düz tasarımı sayesinde her yönde çok yüksek bir sertliğe sahiptir ve son derece hassas referans tork dönüştürücüsü TB2’nin kompakt alternatifidir.
- HBM doğruluk sınıfı: 0,05’e kadar
- Koruma derecesi (EN 60 529’a göre): IP54’e kadar
- Nominal (anma) ölçüm aralığı: 100 Nm ila 10 kNm
Çok yönlü
- %0,05’e kadar düşük histerezis ile yüksek doğruluk ve doğrusallık
- 7 nominal maksimum tork kapasitesinde mevcuttur (100 Nm, 200 Nm, 500 Nm, 1 kNm, 2 kNm, 5 kNm, 10 kNm)
- Merkezi delik, milin eksenel hareketine izin verir
- Çok küçük alan gereksinimi ve 69 mm’lik maksimum montaj uzunluğu ile son derece düz tasarım
Düz tasarım ve merkezi delik sayesinde geniş uygulama yelpazesi
Yüksek sertlik
- Yüksek dönme, eğilme ve enine sertlik
- Dinamik ölçüm özellikleri ve yüksek doğal frekans
- Son derece küçük tasarım test tezgahında yerden tasarruf sağlar
Verimli kullanım için yüksek burulma, enine ve eğilme sertliği
