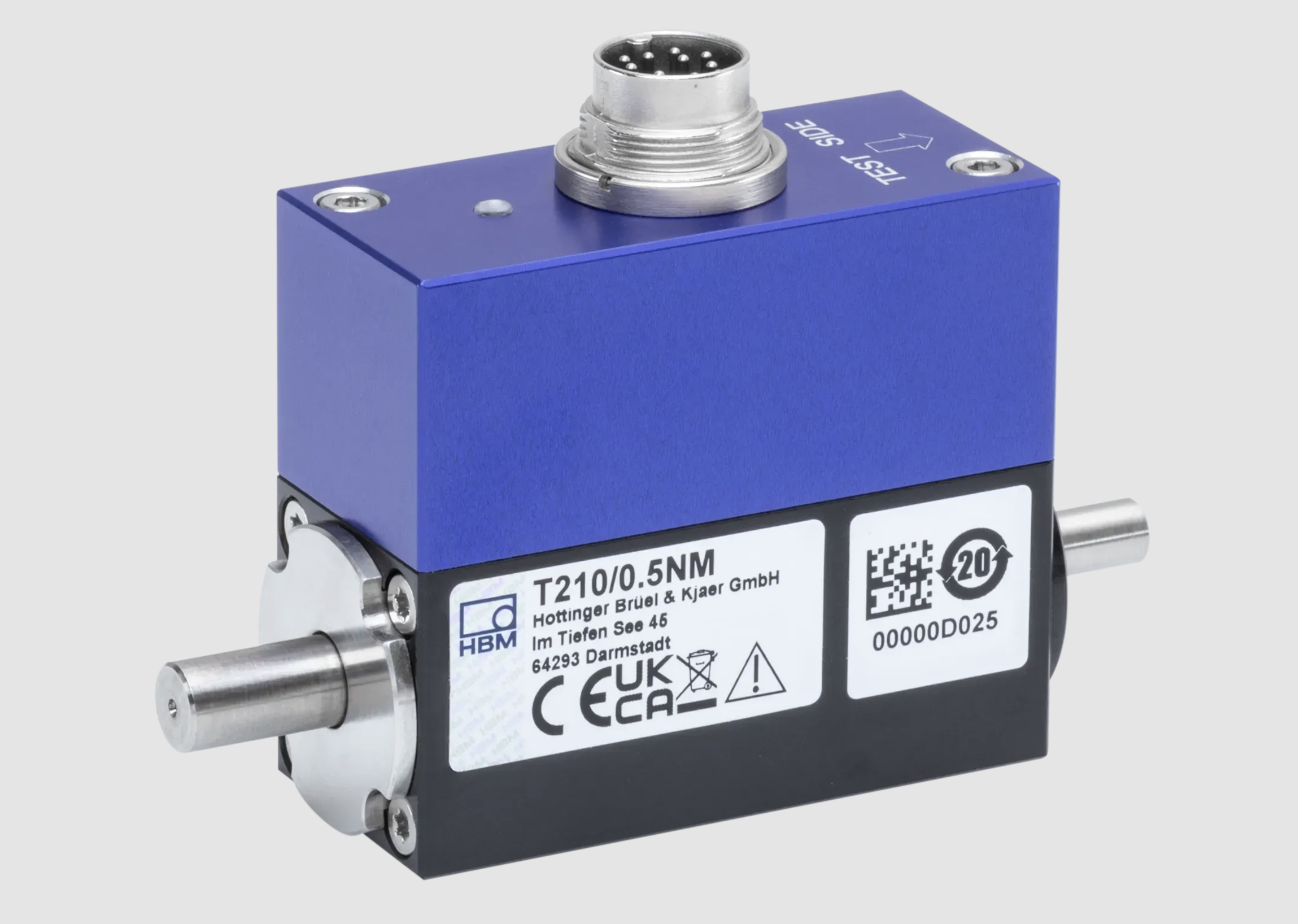

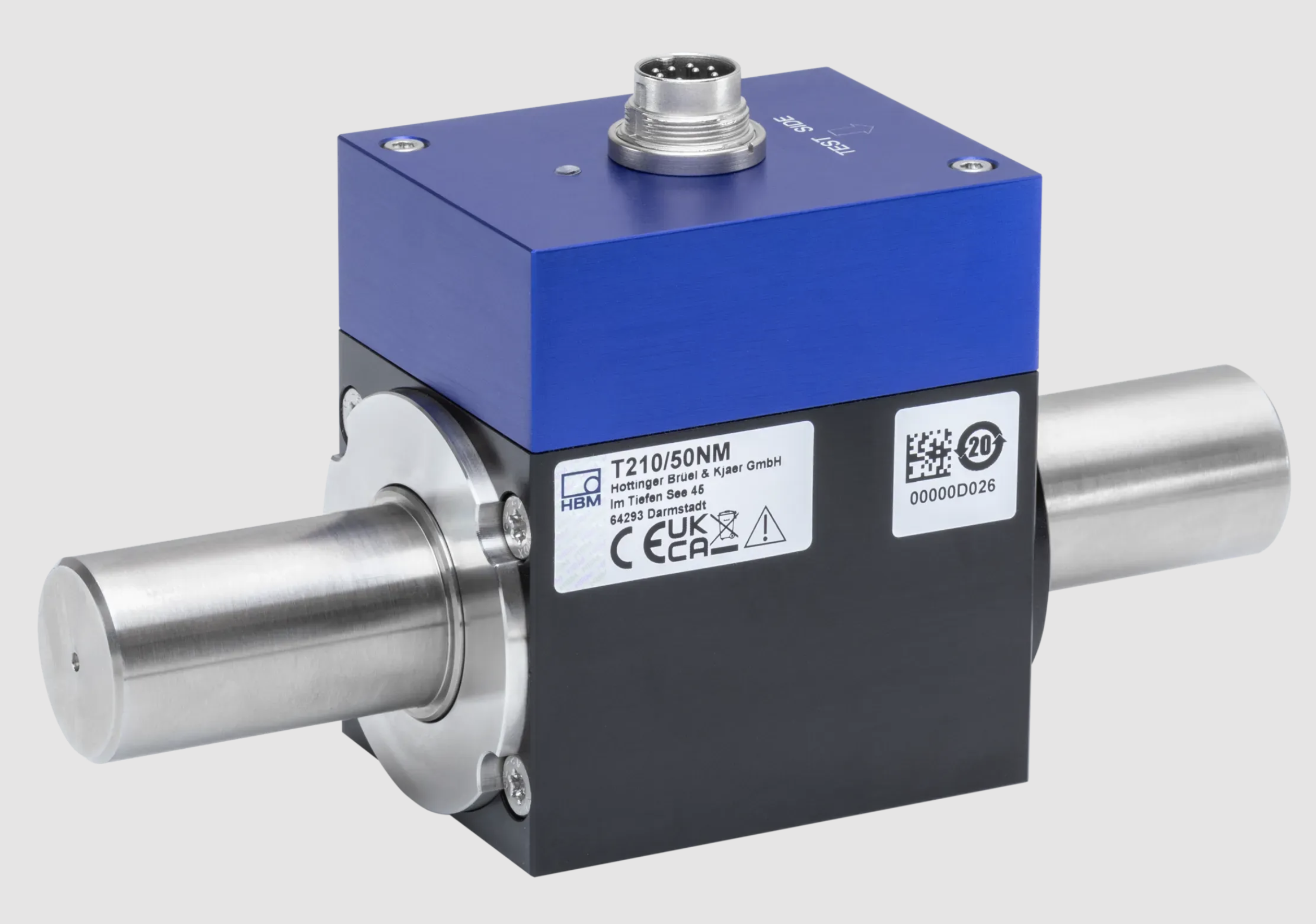

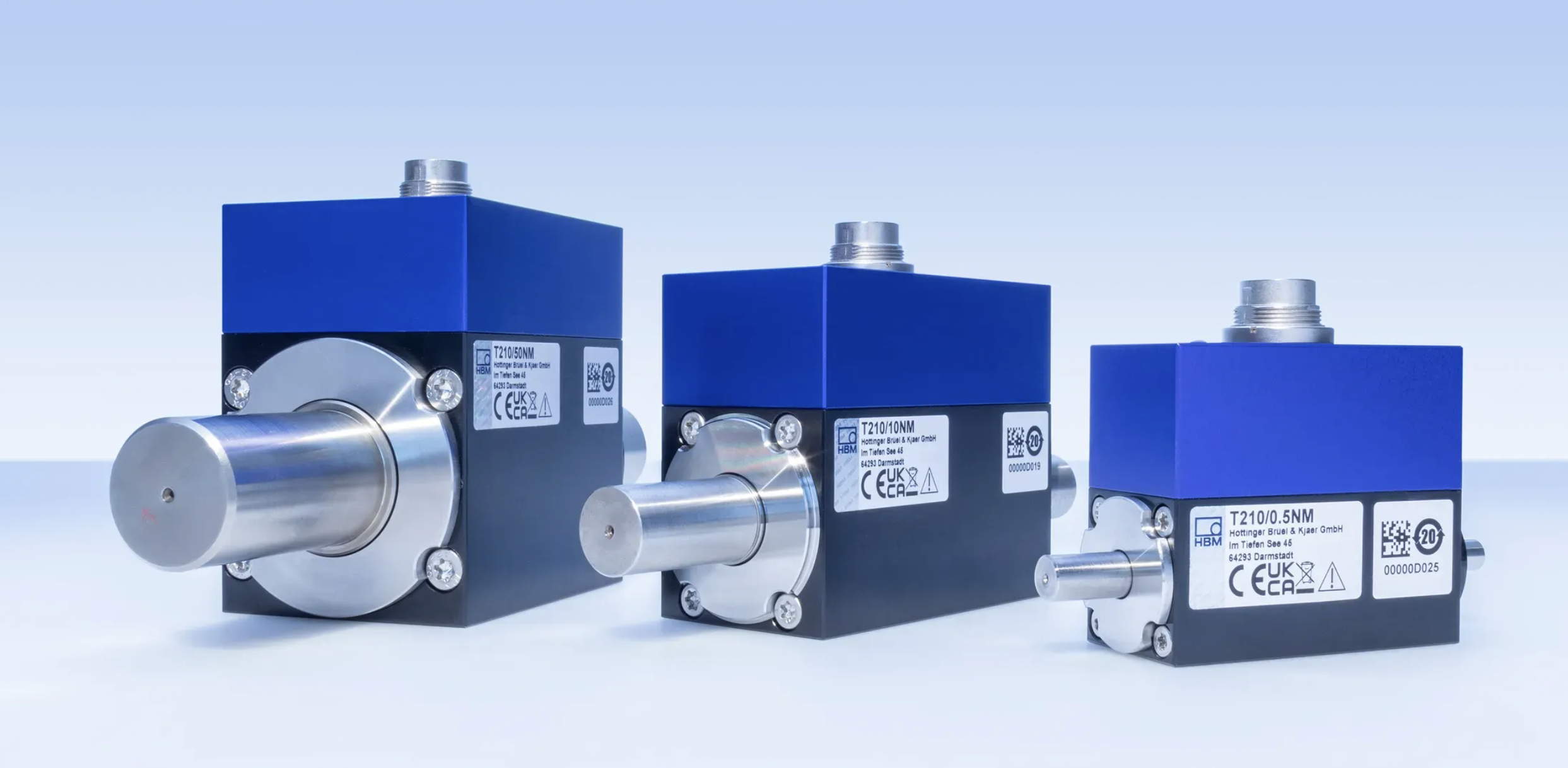

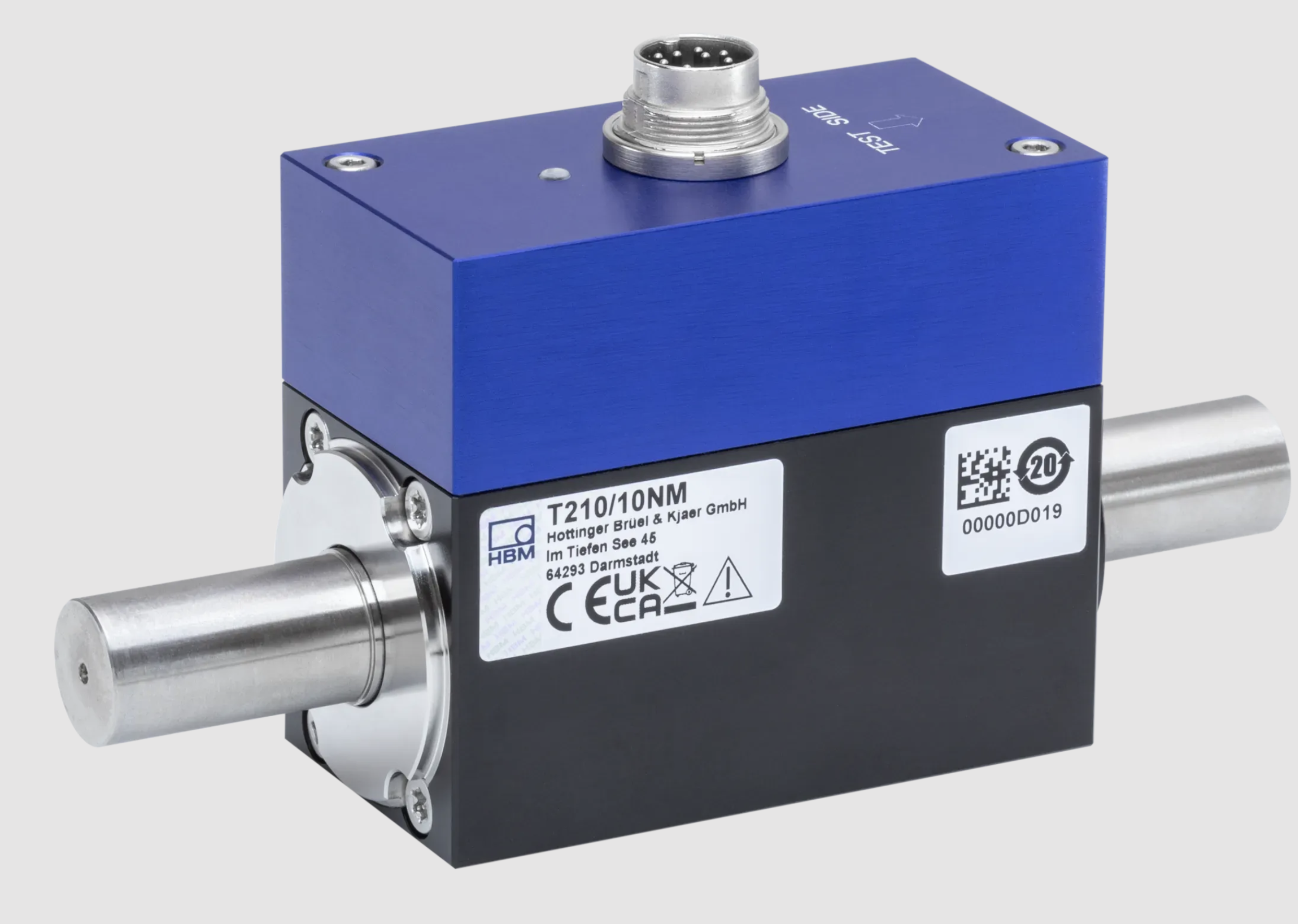

Şaft Tork Sensörü T210: 200 N·m’ye Kadar Dönme Torkunun Ölçümü
Tork dönüştürücü T210, ölçüm değerlerini ve besleme enerjisini temassız bir şekilde rotordan statora ileten hassas bir ölçüm sistemine sahiptir. Ek olarak, dönüş hızı ve dönüş açısı yakalanır. Bu değerler daha sonra bir voltaj veya frekans çıkışı aracılığıyla iletilir. Bu özelliklerle T210 şaft tork sensörü evrensel olarak kullanılmak üzere iyi bir şekilde donatılmıştır ve genellikle Hat Sonu uygulamalarında veya geliştirme test tezgahlarında bulunur. Son olarak, yuvarlak şaft uçları kolay ve serbest bir entegrasyona izin verir. Standartlaştırılmış tasarımı sayesinde, mevcut tesislerin neredeyse tamamı T210 ile zahmetsizce yeniden donatılabilir.
IO-Link yakında!
YENİ! Seçim sizin: Bilinen standart çıkışların (frekans ve analog) yanı sıra, T210 artık bir IO-Link arayüzüyle de mevcuttur
T210 şaft tork dönüştürücüsü dijital hale geldi ve artık isteğe bağlı IO-Link özelliğine sahip. Hızlı ölçümler, azaltılmış maliyetler, daha yüksek verimlilik ve artırılmış güvenilirlik sağlıyor. Aynı zamanda size tüm bilindik avantajları sunuyor.
Hepsi Bir Arada Çözüm
- HBM Doğruluk Sınıfı: 0.1
- Nominal tork: 0,5 ila 200 N·m
- Nominal dönüş hızı: 30.000 dk’ya kadar -1
- Hız ölçümü: 512 Imp./rev.; opsiyonel: 1024 Imp./rev. ve açı
Yeni dijital I/O-Link versiyonu mevcut altyapınıza kolay entegrasyon sağlar ve şimdi ve gelecekte maliyetleri optimize etmenize yardımcı olur!
İşlem verileri: Tork, hız, açı, güç, sıcaklık
Çıkış sinyali: IO – Link Akıllı Sensör Profiline uygun dijital sinyal
Filtre: Bessel, Butterworth. Kesme frekansı 1 kHz
Doğrusallaştırma: Kübik ve ikinci dereceden fonksiyonların katsayı tablosu.
İstatistikler: Maksimum, minimum, zirveden zirveye, ortalama ve daha fazlası
Limit anahtarları: İki adet dijital limit anahtarı. Biri kalıcı olarak kullanılabilir, diğeri veri iletimi kapatıldığında kullanılabilir
Planlama, kurulum ve kullanım sırasında kullanıcı dostu entegrasyon!
- IO-Bağlantısı
- T21WN ile aşağı doğru uyumludur
- Bilinen montaj deliği düzeni
- Kompakt tasarım
- Yuvarlak şaft uçları serbest boşluklu kuruluma olanak tanır
- Bakım gerektirmez
- 3D model (STEP dosyası) mevcut
Ölçüm Teknolojisi
- Dokuz nominal tork aralığı: 0,5; 1; 2; 5; 10; 20; 50; 100; 200 N·m
- Çıkış: Voltaj ve frekans (±10 V; 10 kHz ±5 kHz)
- Çıkış isteğe bağlı: IO-Link
- Doğrusallık sapması ≤±0,05 %
- 1 kHz’e kadar bant genişliği ölçümü
Kesin ve evrensel!
