Baskılı Devre Kartı Testi ve Küçük Yüzeyler için RF9 Gerinim Ölçer Rozeti

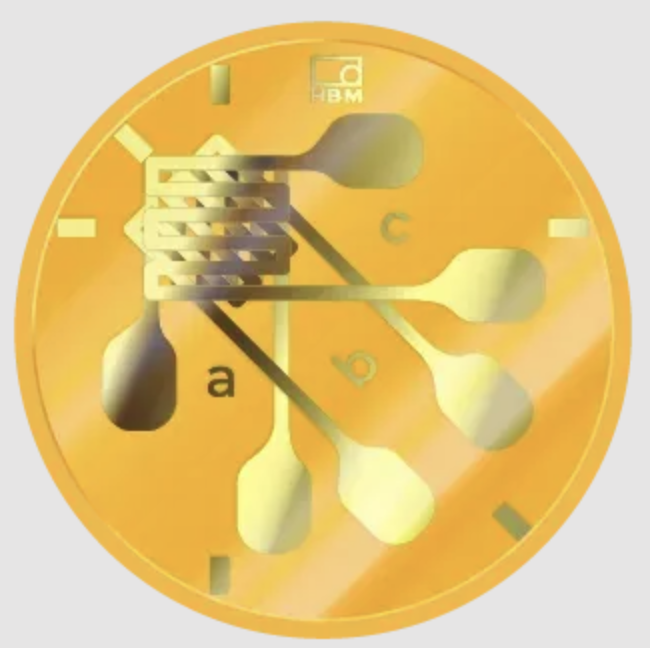

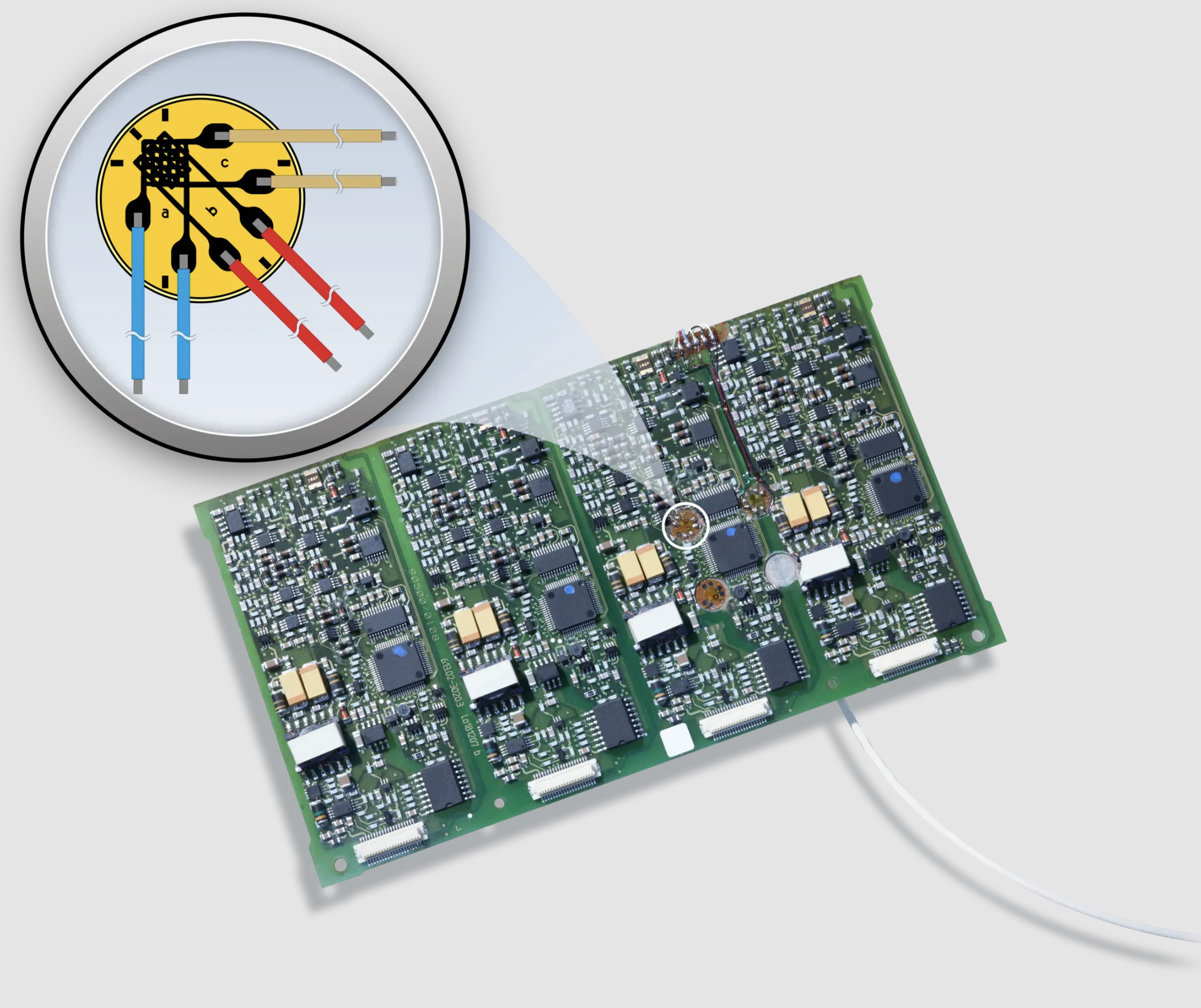

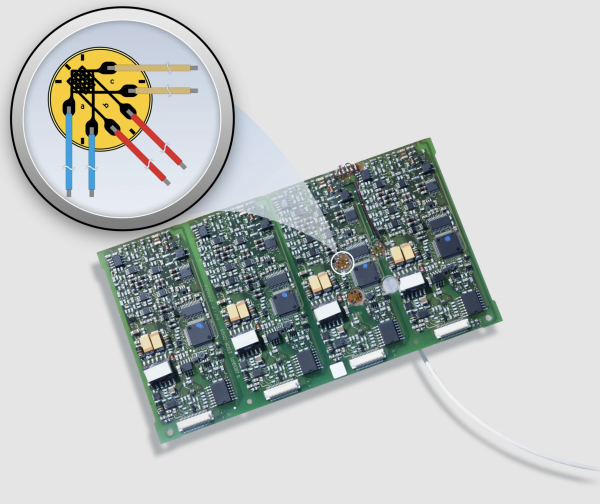

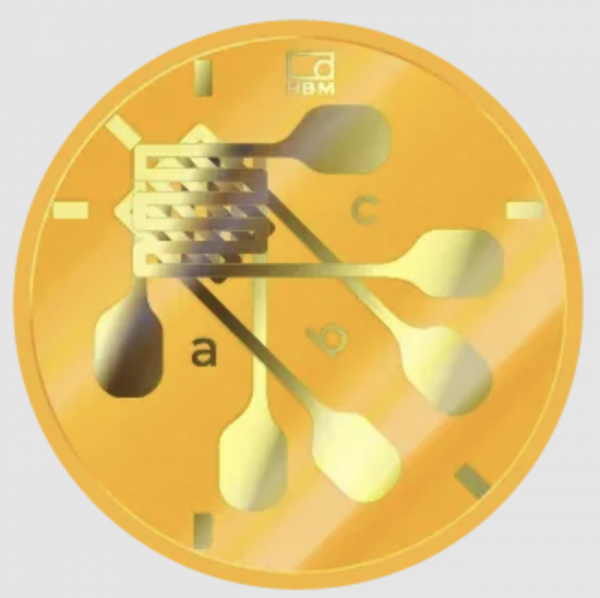

Üç adet üst üste yerleştirilmiş ölçüm ızgarası sayesinde, RF9 minyatür SG rozetinin en küçük versiyonu yalnızca 5 mm boyutundadır. Küçük çapı sayesinde, bilinmeyen ana gerilim yönlerine sahip çift eksenli gerilim durumlarının en dar alanlarda bile belirlenmesini sağlar. Bu nedenle SG rozeti, elektrik devre kartlarında veya özellikle küçük bileşenlerde ölçümler için özellikle uygundur.
Aşağıdaki varyantlar mevcuttur:

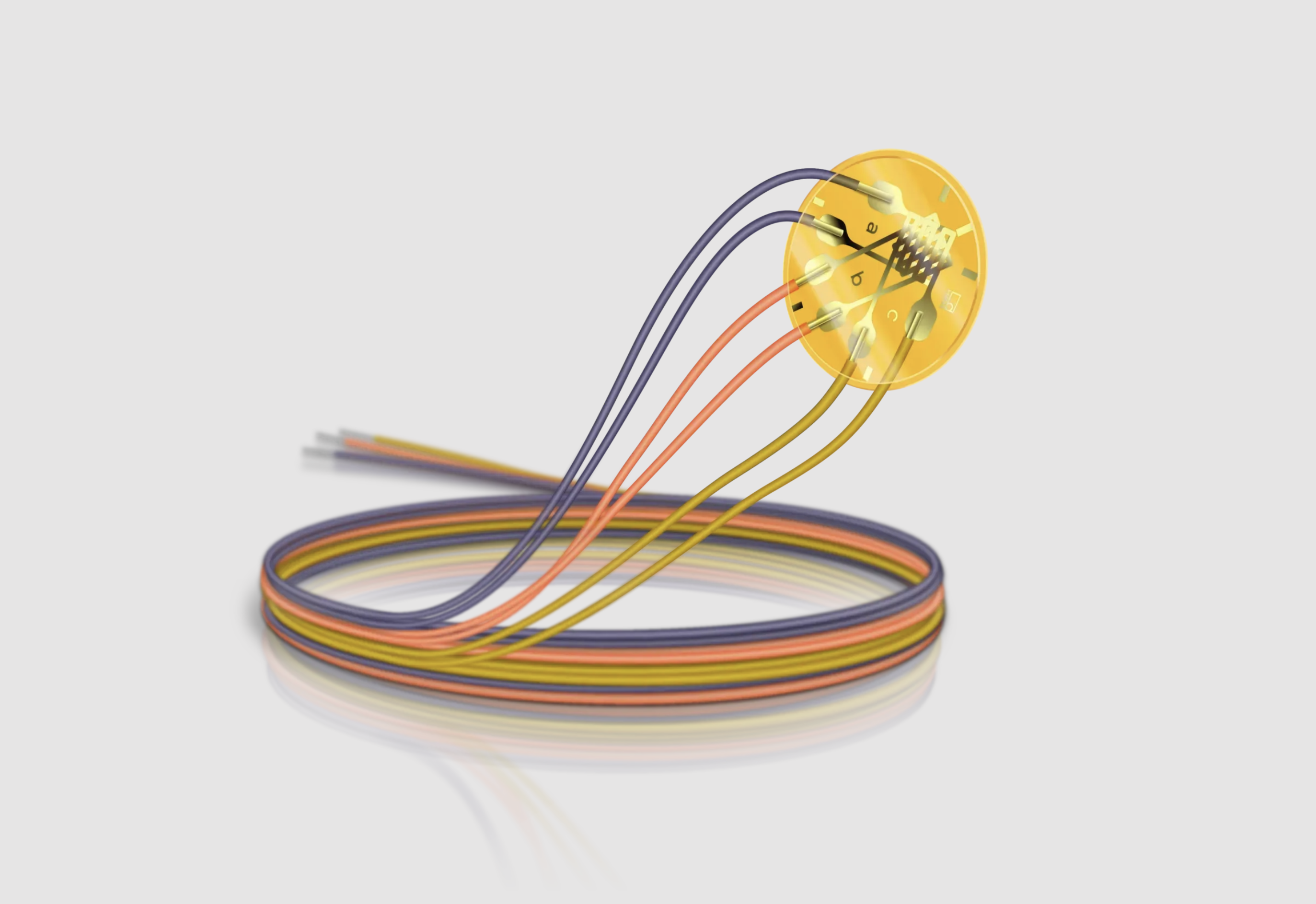

- İnce, emaye bakır tellerle (d=0,2 mm) ve özellikle küçük bir ölçüm ızgarasıyla önceden kablolanmıştır
- İnce, emaye bakır tellerle ve 1 mm² ölçüm ızgarasıyla önceden kablolanmıştır (JEDEC/IPC 9704 uyumlu)
- 0,1 m emaye bakır tellerle + 3 m sıcaklığa dayanıklı TPE kabloyla (4 telli yapılandırma) ve 2 mm² ölçüm ızgarasıyla (yeni ve JEDEC/IPC 9704 uyumlu) önceden kablolanmıştır
- Kablosuz
Minyatür rozetler artık JEDEC/IPC 9704 standardına uygun ölçümlere olanak veren geometrilerle de mevcuttur.
Kompakt

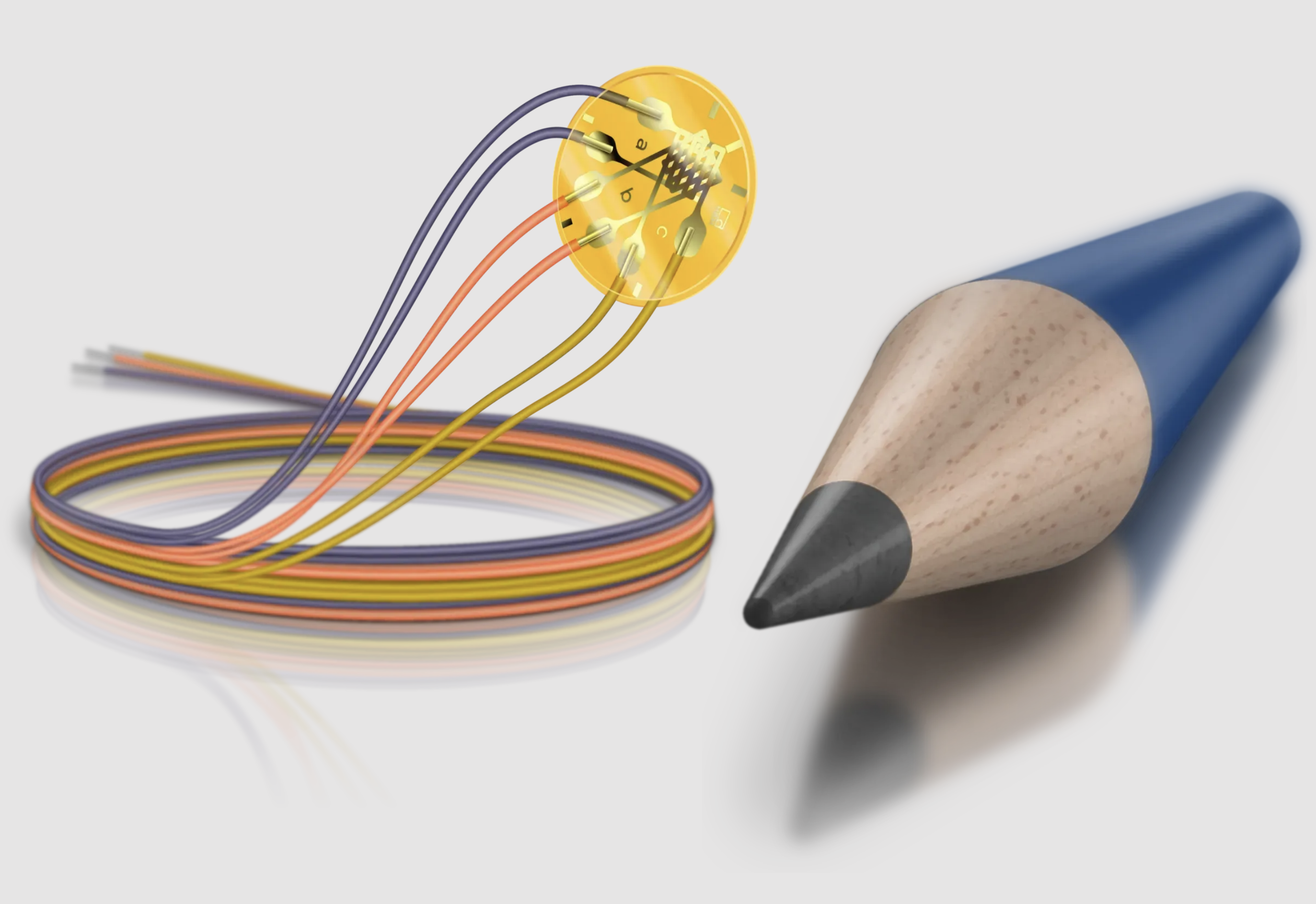

- En küçük çeşidin çapı sadece 5 mm’dir
- Üç adet üst üste yerleştirilmiş ölçüm ızgarası
- 0,8 mm ölçüm ızgarası uzunluğu
Eğer alan bir kısıtlama ise: En dar alanda bilinmeyen ana gerilim yönüne sahip iki eksenli gerilim durumlarının analizi
Kolay kullanım
- Çeşitli bağlantı seçenekleri

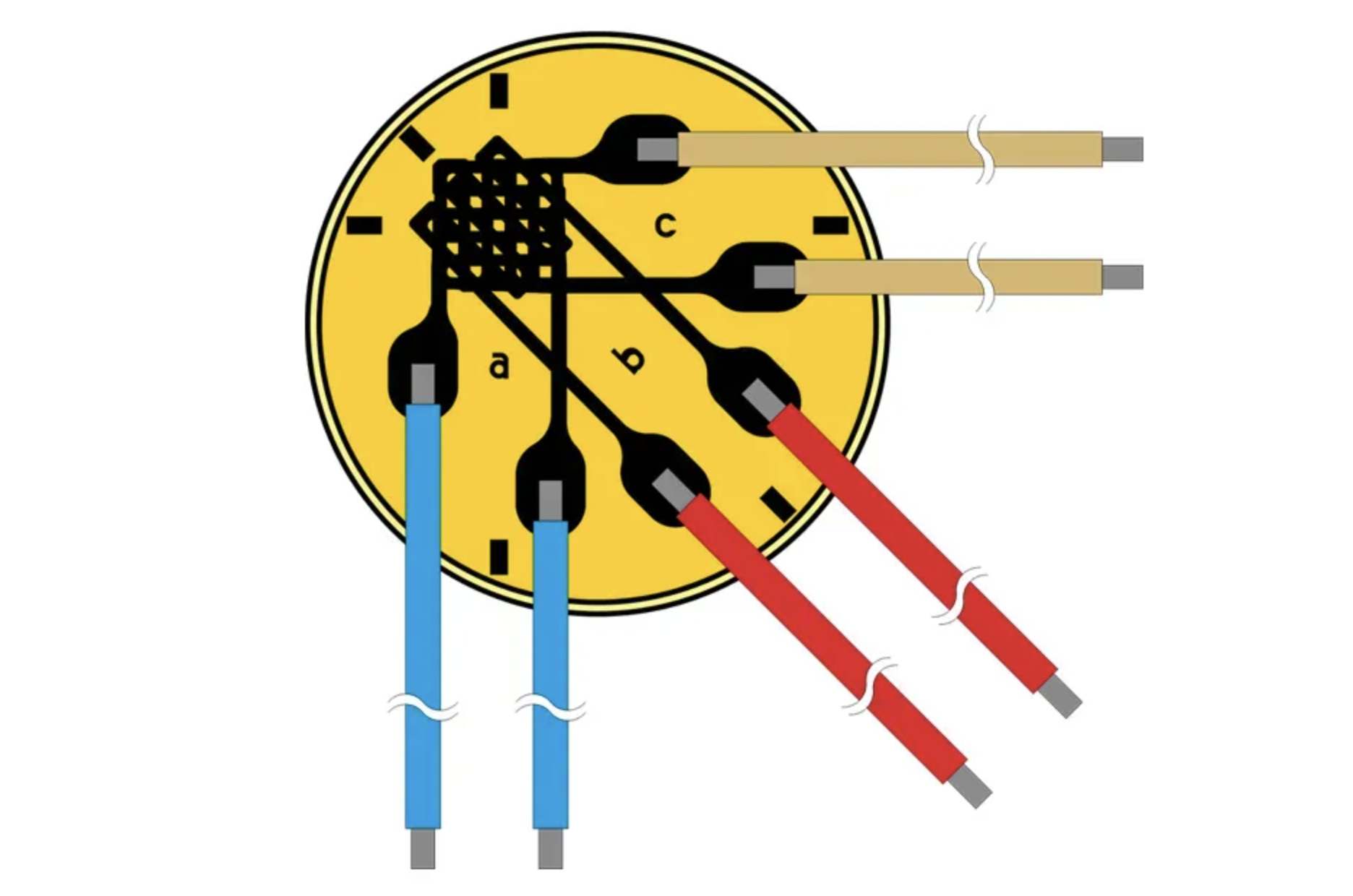

- Renk kodlu, emaye bakır tellerle önceden kablolanmış, 2 telli konfigürasyonda 0,5 m tel uzunluğu
- 4 telli konfigürasyonda 3 m TPE kablo ile
- Bağlantı kabloları olmadan
Gerinim ölçerde lehimleme gerekmez
Hemen teslim edilebilir
- Standart versiyonlar stokta mevcuttur
Zamandan tasarruf edin ve hemen başlayın!
