Açıklama

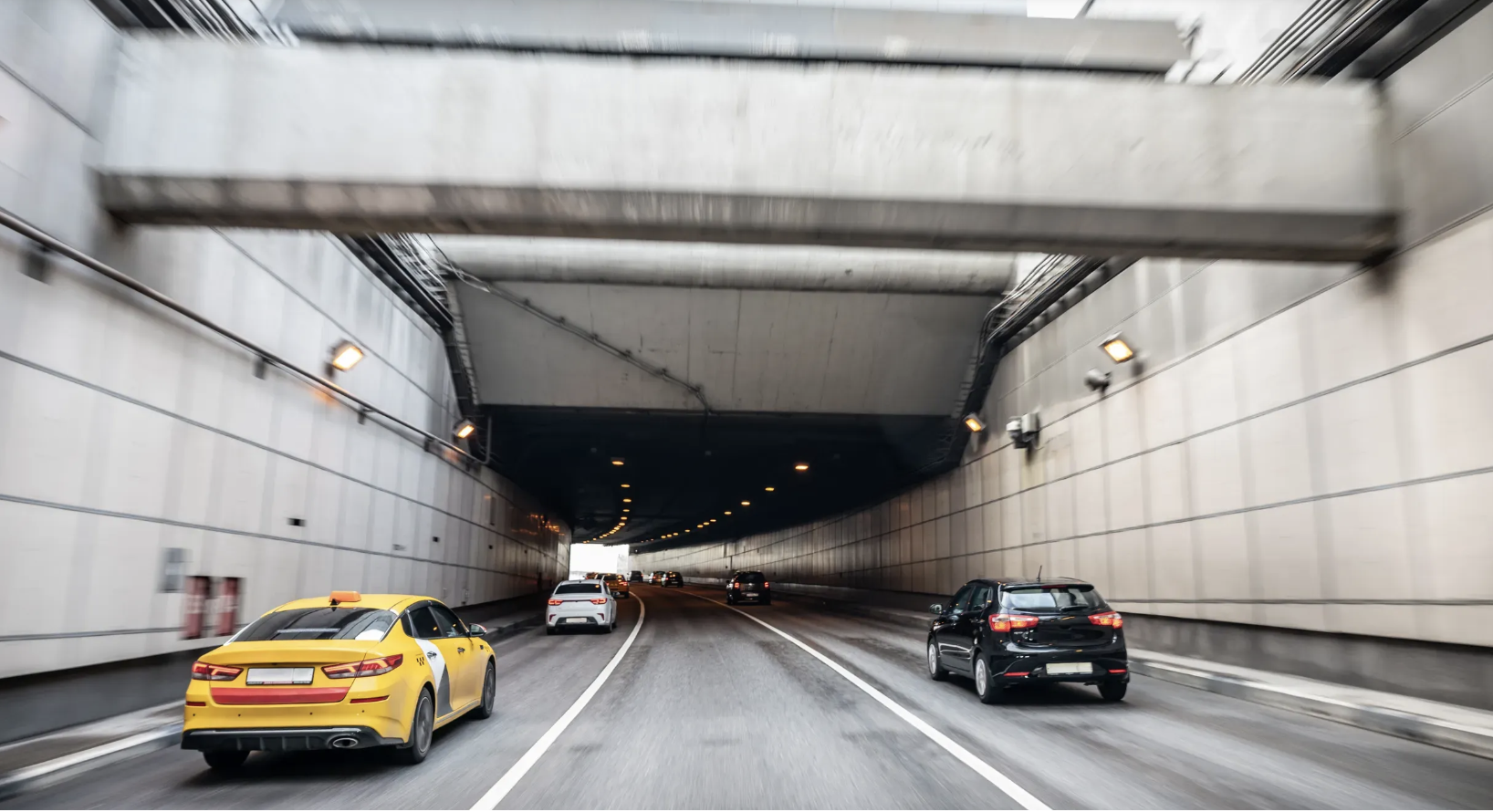

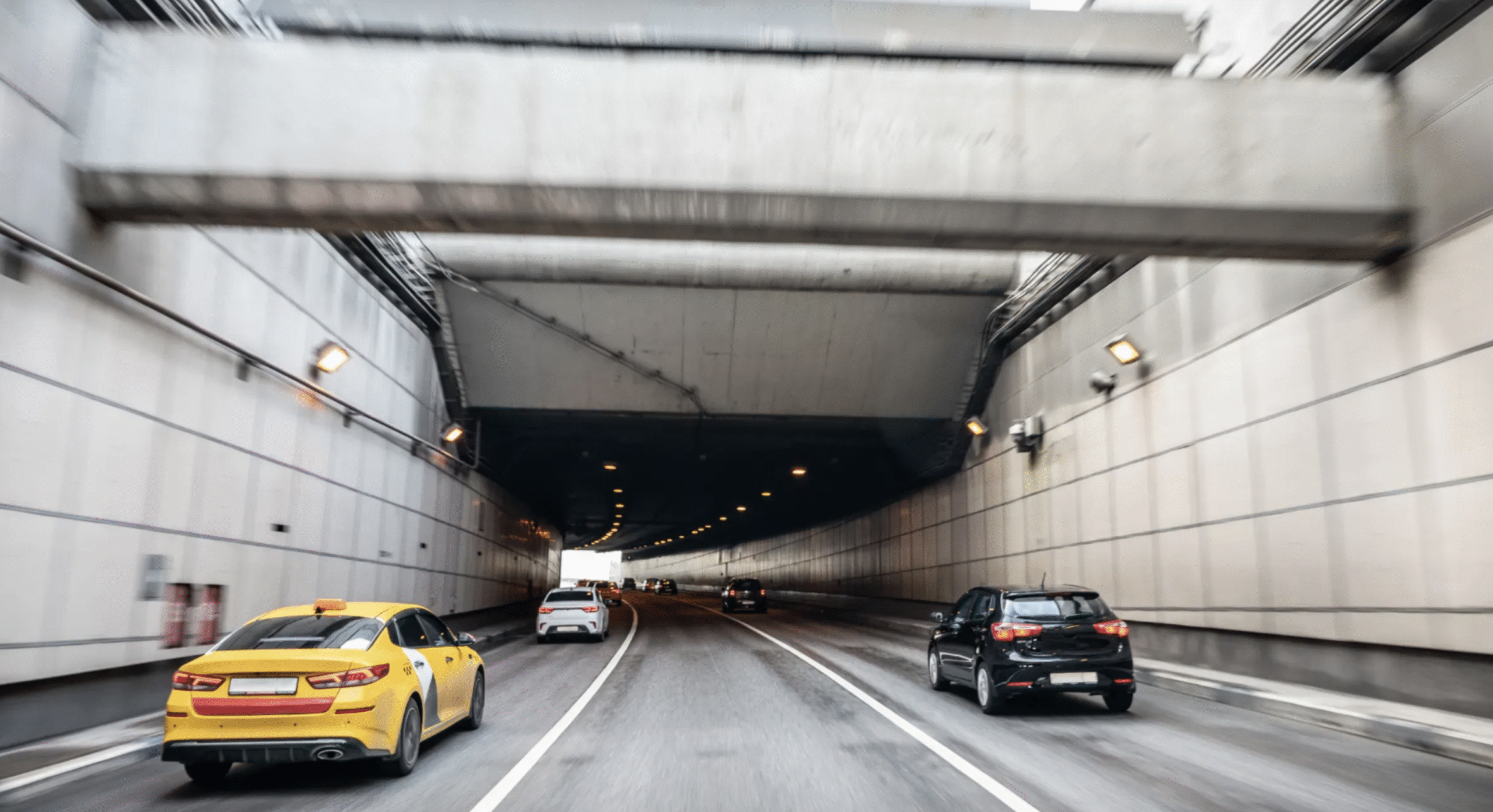

Tüneller altyapımızın merkezindedir. Büyük şehirlerde, dağlarda ve hatta su altında bulunurlar. Bağlantı sağlarlar ve mesafeleri kısaltırlar. Peki ne kadar güvenliler?
Günümüzde modern izleme sistemleri, fiber Bragg teknolojisi kullanılarak tünellerin güvenilir durum izlemesine olanak sağlamaktadır.
Bir tüneldeki mekanik deformasyonlar, özellikle tünelin kendisinde veya yakın çevresinde inşaat çalışmaları sırasında önemli bir güvenlik tehlikesi oluşturabilir. Yapının kararlılığını ve güvenilirliğini hızla kontrol etmek önemlidir.
Tünel izleme için kullanılacak sensör teknolojisini seçerken aşağıdaki zorlukların göz önünde bulundurulması gerekir:
- Sensörler, hem kısa vadede hem de uzun vadede, istenilen sinyali istenilen süre boyunca güvenilir bir şekilde sağlayabilecek mi?
- Tünellerde genellikle uzun kablolar kullanılır. Bu nedenle, uzun mesafelerde bile ölçüm sinyalinin kalitesini garanti edebilir misiniz?
- İzleme sistemi tüneldeki trafiği etkilemeden kurulabilir mi?</li> <li>Ve tabii ki temel soru: Örneğin bir sorun durumunda alarmı tetiklemek için hangi ölçüm büyüklükleri ve temel modeller uygundur?
Tüm bunlara rağmen, fiber Bragg teknolojisine dayanan optik sensör teknolojisi , geleneksel izleme sistemlerine güçlü bir alternatif haline gelmiştir.
Fiber Bragg Izgara Teknolojisi: En İyi Çözüm
Fiber Bragg sensörleri, ışıkla gerilim gibi fiziksel nicelikleri ölçer. Teknoloji, olağanüstü uzun vadeli kararlılığının yanı sıra başka bir büyük avantaj daha sunar: Ölçülen değerlerin, ölçüm kalitesinde neredeyse hiç kayıp olmadan uzun mesafeler boyunca iletilmesini sağlar. Dahası, tek bir optik dalga kılavuzu, birkaç fiber Bragg sensörünü barındırabilir ve böylece izleme sistemini kurmak için gereken çabayı en aza indirir. Bu, özellikle genellikle kilometrelerce uzunlukta olan tünelleri izlerken önemli bir husustur. Dahası, sistem, tünelin normal çalışması sırasında trafiğe müdahale etmeden ölçüm toplamak için kullanılabilir.
HBK, kullanıcıların tünel izleme için fiber Bragg sensörlerini kullanmanın avantajlarından tam olarak yararlanmasını sağlayan tünel izleme çözümleri sunmaktadır.
Sistem Bileşenleri
Tünellerde Fiber Bragg Sensörlerinin Kullanımının Faydaları
Fiber optik ölçüm sistemleri hem uzun vadeli izleme hem de daha kısa ölçüm döngüleri için uygundur. Sistem, normal çalışma sırasında kullanılabilir – Rossio tüneli ve São Paulo Metro tüneli örnekleriyle gösterildiği gibi, ölçüm noktaları arasındaki yakınsamaların tahmin edilmesi için MEMCOT yöntemi (daha fazla bilgi için uygulama notuna bakın) kullanılmıştır.
HBK ölçüm sistemleri sürekli kullanım için güvenilir bir çözümdür. Bu, ölçüm verilerini “sadece” güvenilir ve uzun vadeli olarak elde etmekle kalmayıp, aynı zamanda tünel geometrisindeki önemli değişiklikler için otomatik alarmların yapılandırılmasını da mümkün kılar. Sistemler, hazır ürünlerle inşa edilebilir veya özel sistem ekibimizin desteğiyle özel ihtiyaçlarınıza göre ayarlanabilir. Bizimle iletişime geçin!
Betonlamadan önce kirişe kaynaklanabilir gerilim sensörü
Birkaç FS22 Rafa Monte Edilebilir BraggMETER’li edinim rafı
Catman yazılımı kullanılarak tünel izleme
Uygulama Notu: Optik İzleme Sistemi
Daha fazla bilgi Uygulama Notumuzda bulunabilir : Gerinim ve Yakınsama Ölçümü için Optik İzleme Sistemi (PDF).
