MX840B-R-PAKAP

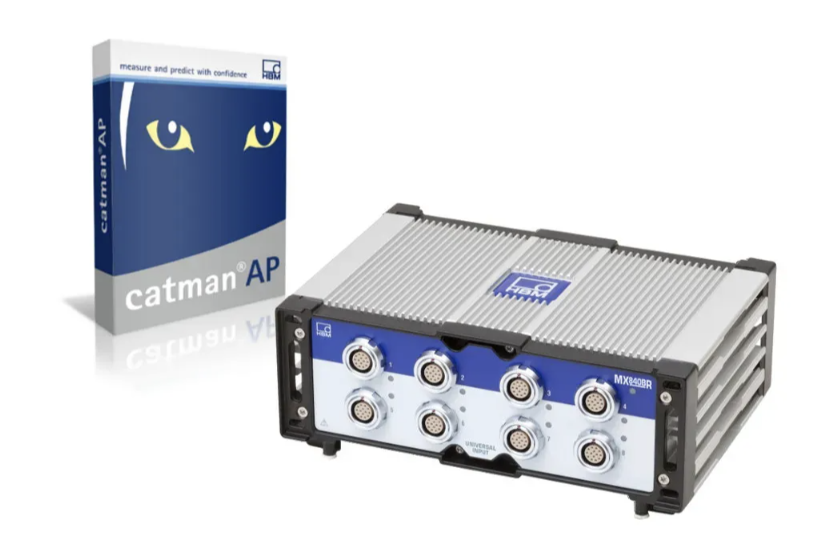

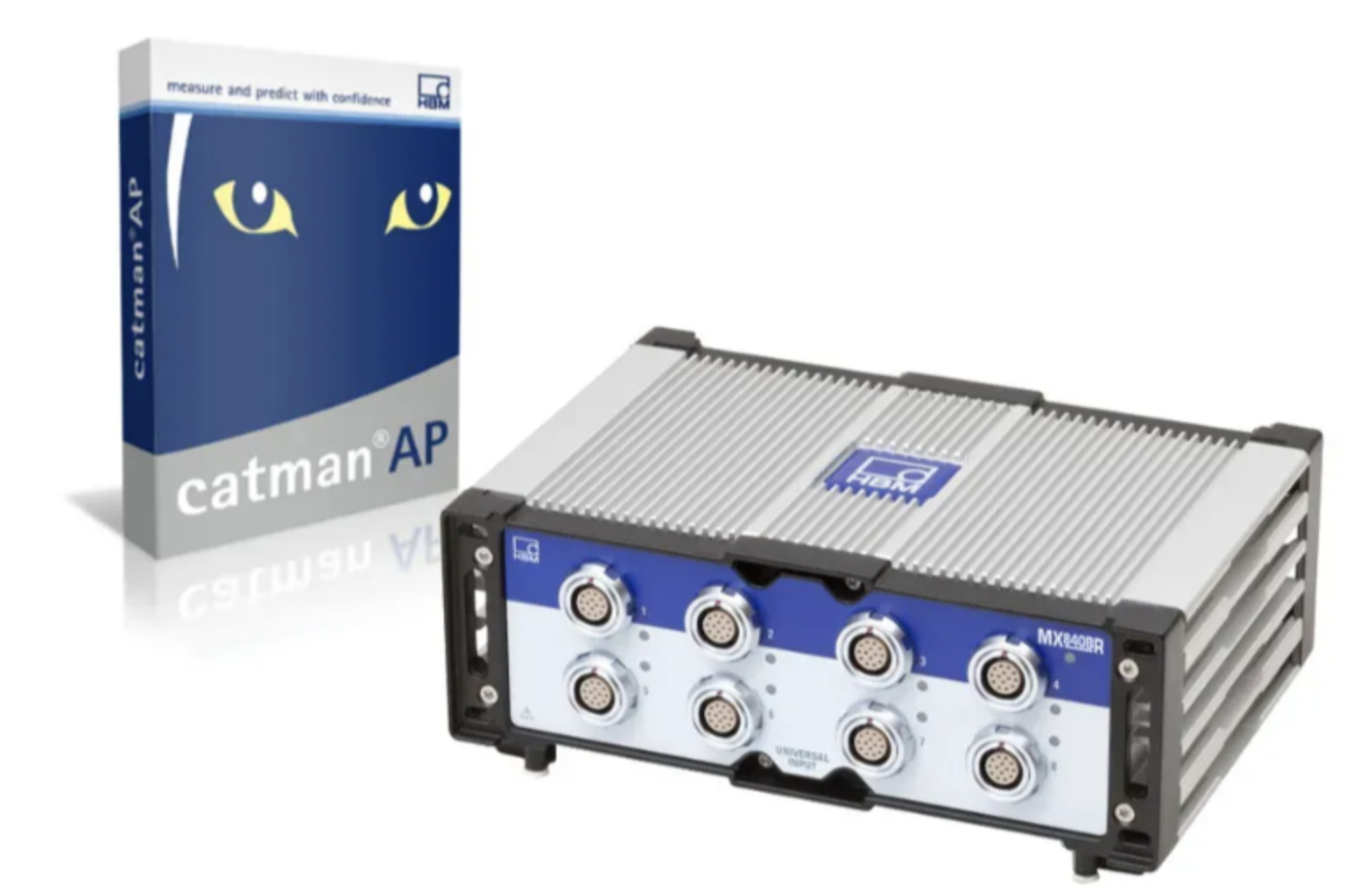

SomatXR paketi: MX840B-R + catman AP



SomatXR paketi: MX840B-R, catman AP ve aksesuarları
SomatXR ailesinin 8 kanallı Üniversal Amplifikatörü
Aşağıdakileri destekler:
– 8 x SG yarım veya tam köprü (4,8 kHz’lik DC veya Taşıyıcı Frekans)
– 8 x Akım beslemeli piezo (IEPE / ICP)
– 8 x Piezodirençli tam köprü
– 8 x Direnç termometresi (PT100, PT1000)
– 8 x Termokupl (K, N, R, S, T, B, E, J, C tipi)
– 8 x Ohmik direnç
– 8 x Potansiyometrik dönüştürücü
– 8 x Endüktif yarım veya tam köprü
– 8 x LVDT
– 8 x Voltaj (60 V, 10 V, 100 mV)
– 8 x Akım (20 mA)
– 4 x Dijital sayıcı, Döner kodlayıcı (artımlı, endeksli/endekssiz),
frekans, SSI
– 1 x Yüksek hızlı CAN (ISO 11898, 128 sinyal alımı)
Her kanal şunları sunar:
– Veri hızı: maks. 40 kS/s
– Ayarlanabilir düşük geçiş filtresi (Bessel, Butterworth, Lineer Faz)
– TEDS desteği: Otomatik sensör tanımlama
– Elektriksel olarak izole edilmiş
– Soket: ODU 14-pin
Genel:
– IP65/IP67 koruma sınıfı
– Çok yüksek titreşim (10 g) ve darbe direnci (75 g)
– 1 x Ethernet, 2 x Firewire
– Gerilim kaynağı: 10…30 V DC, maks. 12 W
Ürün paketi %15 indirimlidir ve ayrıca şunları içerir:
– 30 W güç kaynağı ünitesi (1-NTX002)
– Ethernet kablosu (1-KAB273-5)
– 8 sensör fişi (8x 1-CON-P1016)
– 8 koruyucu kapak (sensör tarafı) (2x 1-CON-A2013)
– 2 koruyucu kapak (sistem tarafı) (1-CON-A2014)
– HBM’den catman AP yazılımı + Yazılım bakımı (1 yıl)

Kategoriler: , , ,

Açıklama

SomatXR MX840B-R – Evrensel uygulama için ölçüm amplifikatörü

Ölçmek istediğiniz her ne olursa olsun, MX840B-R evrensel amplifikatör,   16’dan fazla farklı dönüştürücü teknolojisini  bağlayabileceğiniz sekiz kanal sunar. Bu, MX840B-R’yi birçok farklı dönüştürücünün kullanımını gerektiren çeşitli ölçüm görevleri için mükemmel bir çözüm haline getirir   . Evrensel girişlerle her türlü uygulama için donanımlısınız.

MX840B-R , kanal başına 40 kS/s  maksimum örnekleme hızına sahiptir  ve aşağıdaki dönüştürücü tiplerinden veri alabilir  :

  • Voltaj (± 100mV, ± 10V, ± 60V)
  • Standartlaştırılmış akım (±20 mA)
  • Tam köprü veya yarım köprü devre gerinim ölçerleri
  • Endüktif tam ve yarım köprüler, LVDT
  • Potansiyometrik dönüştürücüler
  • Akım beslemeli piezoelektrik dönüştürücüler (IEPE, ICP®)
  • Piezorezistif tam köprü
  • Direnç termometreleri (PT100, PT1000)
  • Ohmik direnç
  • Beş ila sekiz kanal, ek olarak: frekans, darbe sayacı, döner kodlayıcı, tork, SSI
  • Kanal 1, ek olarak: CAN veri yolu

catman®AP

catmanAP,  çevrimiçi ve çevrimdışı kurulum, çevrimiçi görselleştirmeler ve çevrimiçi matematik ile kayıt işlevlerini içeren tam catmanEasy yazılım paketini içerir ve iki farklı eklenti modülüyle birleştirilebilir:

  • EasyMath:  catmanEasy için matematik modülü ve otomatik diziler.
  • EasyScript:  Ölçüm ve analiz modunda VBA altında ücretsiz programlama.

 ve buna şu gibi güçlü modüller eklenir:

  • Haritalarda GNSS/GPS veri görselleştirmesi
  • Video Kaydı
  • Wheelforce dönüştürücü entegrasyonu
  • Paralel Kayıt
  • Bulut veri akışı

Tipik uygulama alanları

  • Arazi dışı araçlarla mobil ölçümler  ve testler   (inşaat, tarım ve ormancılık)
  •  Altyapılarda, örneğin binalarda sabit ölçümler ve testler
  •  Zorlu ortamlarda saha testleri

Avantajlarınız

  • Zorlu ortamlarda bile güvenilir ölçüm sonuçları
  • Dağıtılmış modüllerin kullanımı sayesinde azaltılmış kablolama çabası
  • Sensöre yakın sayısallaştırma  daha yüksek ölçüm kalitesiyle sonuçlanır

Esnek, modüler ve genişletilebilir

 SomatXR modülleri diğer veri toplama sistemleriyle  (örneğin  QuantumX ) birlikte de kullanılabilir . Sadece birkaç basit adımda, özel ihtiyaçlarınıza göre ölçeklendirilen son derece kişiselleştirilmiş bir veri toplama sistemi oluşturabilirsiniz. Modüller  Ethernet TCP/IP  üzerinden iletişim kurar ve IEEE 1588 (PTPv2) kullanılarak senkronize edilir.

Profesyonel yazılım desteği

SomatXR kullanıcıları güçlü bir yazılım paketinden faydalanır  . Her ölçüm modülü Ethernet üzerinden PC’ye ve catman ölçüm yazılımına bağlanabilir. Ultra dayanıklı CX22B-R veri kaydedici, PC olmadan sahada bağımsız kullanım sağlar. Bu, verilerin kolayca edinilmesini, net bir şekilde görselleştirilmesini ve akıllıca analiz edilmesini sağlar.

Son derece hassas ve güvenilir

Güvenilir ve sağlam ölçüm sonuçları, dönüştürücülerin, amplifikatörlerin veya komple ölçüm zincirlerinin kalibrasyonunu gerektirir.

  • SomatXR modülünde saklanan ISO 10012’ye göre çalışma standardı kalibrasyon sertifikası
  • Talep üzerine HBM’den DAkkS sertifikası (ISO 17025)
