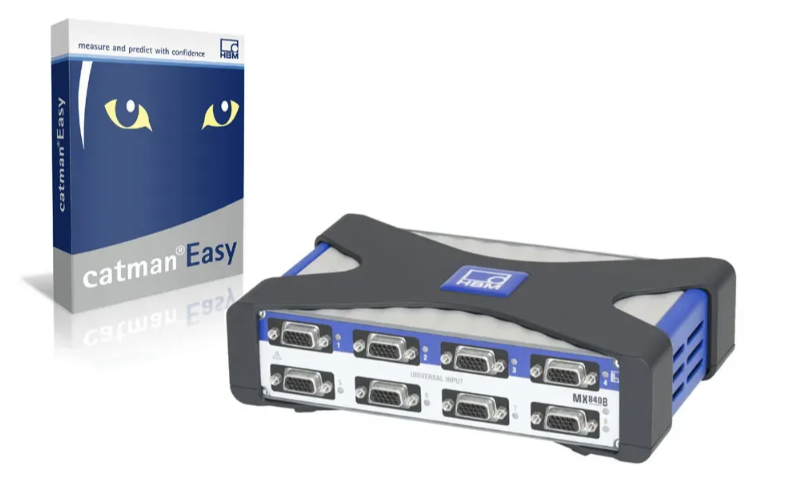

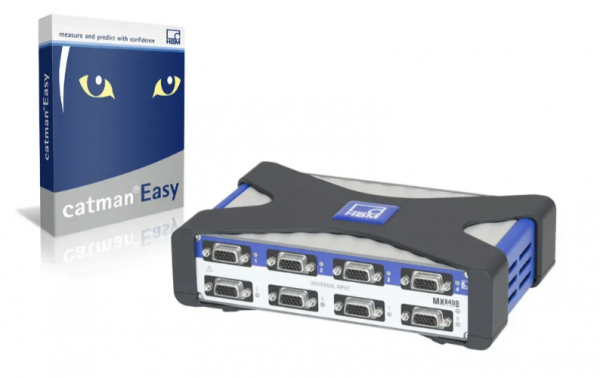

MX840-PAKEASY

QuantumX paketi: MX840B + catmanEASY



Paket içeriği:
QuantumX ailesinin 8 kanallı üniversal amplifikatörü;
QuantumX ailesinin 8 kanallı üniversal amplifikatörü;
Aşağıdaki dönüştürücü teknolojilerini destekler
(toplam 8 kanal):
– 8 x SG yarım veya tam köprü (4,8 kHz’de DC veya CF);
– 8 x voltaj (100 mV, 10 ve 60 V);
– 8 x akım beslemeli piezo (IEPE / ICP);
– 8 x piezodirençli tam köprü;
– 8 x termokupl (K, N, R, S, T, B, E, J, C tipi);
– 8 x direnç termometresi (PT100, PT1000);
– 8 x direnç (5000 Ohm);
– 8 x potansiyometrik dönüştürücü;
– 8 x endüktif yarım veya tam köprü, LVDT;
– 8 x akım (±20 mA);
– 4 x döner kodlayıcı (indeksli/indekssiz), sayaç,
frekans / rpm, SSI protokolü;
– 1 x CAN veri yolu (128 sinyal alma, 7 DAQ kanalı
iletme);
Her kanal için aşağıdakiler geçerlidir:
– Veri hızı: maks. 40 kS/s (7 kHz bant genişliği);
– Ayarlanabilir düşük geçiş filtresi (Bessel, Butterworth);
– TEDS desteği: Otomatik sensör tanımlama;
– Sensör beslemesi: 5…24 V, 0,7 W (Modül: 2 W);
– Tüm girişler elektriksel olarak izole edilmiştir;
– Soket: 15 kutuplu DSubHD;
Genel:
– 1 x Ethernet (PTP), 2 x Firewire;
– Gerilim beslemesi: 10…30 V DC, maks. 13 W; – Cihazda kayıtlı DIN/ISO 10012’ye
uygun fabrika kalibrasyon verileri ( MX Assistent kullanılarak sertifika oluşturulur) Ürün paketi %10 indirimlidir ve şunları da içerir: – Güç kaynağı (1-NTX001) – TEDS’li 8 dönüştürücü fişi (1-SUBHD15-MALE) – Ethernet çapraz kablosu (1-KAB239-2) – HBM’den catman®Easy yazılımı, ilk 12 ay için yazılım bakımı dahil Opsiyonel Aksesuarlar: – Termokuplların bağlantısı: 1-THERMO-MXBOARD; – 1/4 köprülü gerinim ölçerin bağlantısı: 1-SCM-SG120/350; – IEPE veya 10 V’un BNC üzerinden bağlantısı: 1-SUBHD15-BNC; – 300 V CAT II bağlantısı: 1-SCM-HV.

Kategoriler: , , ,

Açıklama

QuantumX MX840B: Tüm Yaygın Sensör Teknolojileri için 24 Bit Evrensel Ölçüm Amplifikatörü

MX840B modülleri, QuantumX serisinin evrensel ölçüm amplifikatörleridir. Bu, 17 farklı sensör teknolojisine dayalı sensörlerin ve dönüştürücülerin bu amplifikatörlerde bulunan 8 kanalın her birine bağlanabileceği anlamına gelir (aşağıdaki tam ankete bakın). Yenilikçi “Tak ve Ölç” teknolojisi sayesinde QuantumX modülü dönüştürücünüzü otomatik olarak tanımlar ve hemen ölçüme başlamaya hazırdır.

QuantumX ailesinin evrensel ölçüm amplifikatörleri, test standındaki kurulum süresini önemli ölçüde azaltır ve sık sık değişen ölçüm görevleri için ideal bir seçimdir. QuantumX’te her zaman olduğu gibi, evrensel ölçüm amplifikatörleri bağımsız cihazlar olarak kullanılabilir veya diğer modüllerle birleştirilebilir; bu, çeşitli topolojilerde (merkezi, dağıtılmış, hibrit) ve bunları bir PC’ye (örneğin HBM catman yazılımıyla) veya bir veri kaydediciye (örneğin mobil ölçümler için) bağlayarak elde edilebilir. Ortaya çıkan esneklik ve ölçeklenebilirlik, pazarda kesinlikle benzersizdir.

Üniversal modüller, 24 bitlik analog-dijital dönüştürücü, kanal başına 40 kS/s örnekleme hızları ve aktif düşük geçiş filtreleri sağlar ve yüksek hassasiyetleriyle ünlüdür.

Hassasiyet, esneklik ve ışık hızında ölçüm kurulumunun birleşimi, her QuantumX evrensel ölçüm amplifikatörünü ölçümde zorlu ve son derece verimli veri toplama için “her amaca uygun bir araç” haline getirir ve bu, halihazırda on binlerce uygulamada kullanılmıştır. Tipik uygulamalar arasında test standları, servis görevleri, mobil veri toplama ve izleme yer alır.

  • Doğruluk sınıfı:  %0,05’e kadar
  • Kanal başına örnekleme hızı:  40 kS/s’ye kadar

catman®Kolay

catmanEasy  , çevrimiçi ve çevrimdışı kurulum, çevrimiçi görselleştirmeler ve çevrimiçi matematik ile kayıt işlevlerini içeren catman Veri Toplama Yazılımının temel sürümüdür. catman Easy, iki farklı eklenti modülüyle birleştirilebilir:

  • EasyMath :  Catman Easy için Matematik modülü ve otomatik diziler.
  • EasyScript:  Ölçüm ve analiz modunda VBA altında ücretsiz programlama.

Zamandan tasarruf ve verimlilik

  • Kanal başına 17 farklı dönüştürücü teknolojisinin bağlantısı
  • Tak ve Ölç: Otomatik sensör tanımlama ve kanal yapılandırması
  • Dahili şönt bağlantısıyla dönüştürücülerin hızlı kalibrasyonu veya doğrulaması
  • Bireysel kanalların özel yapılandırması
  • Geniş ortam sıcaklığı aralığı (-20 °C ila +65 °C) ve sağlam tasarım, her türlü yerde kullanım olanağı sağlar
  • Dağıtılmış sistem ve kısa, önceden kablolanmış algılama kabloları

Test standında minimum kurulum süresi  ve anında sensör tanımlaması ve evrensel konnektörler sayesinde sık değişen ölçüm görevleri için ideal uyum.

Kesin ve güvenilir

  • Kanal başına 24 bit analog-dijital dönüştürücü
  • 40 kS/s’ye kadar bireysel örnek oranları
  • Aktif düşük geçiş filtresi
  • 0,05 ile 0,1 arasında değişen doğruluk sınıfları (sensör teknolojisine bağlı olarak)
  • Modülde saklanan ISO 10012’ye göre çalışma standardı kalibrasyon sertifikası
  • Talep üzerine HBM’den DAkkS sertifikası (ISO 17025)

HBM’nin güvenilir sonuçları ve kanıtlanmış yüksek kalitesi  her zaman başarılı testler sağlar!

Kompakt, mobil ve ölçeklenebilir

  • Modüller tek başına cihazlar olarak kullanılabilir veya diğer ölçüm modülleriyle birleştirilebilir
  • Özel görevler için birçok ölçüm modülü mevcuttur (örneğin yüksek hassasiyet, tork, tam köprüler, vb.)
  • Farklı topolojiler (merkezi, dağıtılmış, hibrit)
  • Ethernet saha veri yolu (CX27B), CAN (MX471B) veya voltaj çıkışı (MX878B) ile gerçek zamanlı entegrasyon
  • Açık yazılım kavramı (Visual Studio .NET, LabVIEW, vb.)

Bir kanaldan binlerce kanala kadar:  İhtiyaçlarınıza uyacak şekilde ölçeklenebilen ve sisteminizle entegre olabilen ölçüm ekipmanları.
