MX809-PAKEASY

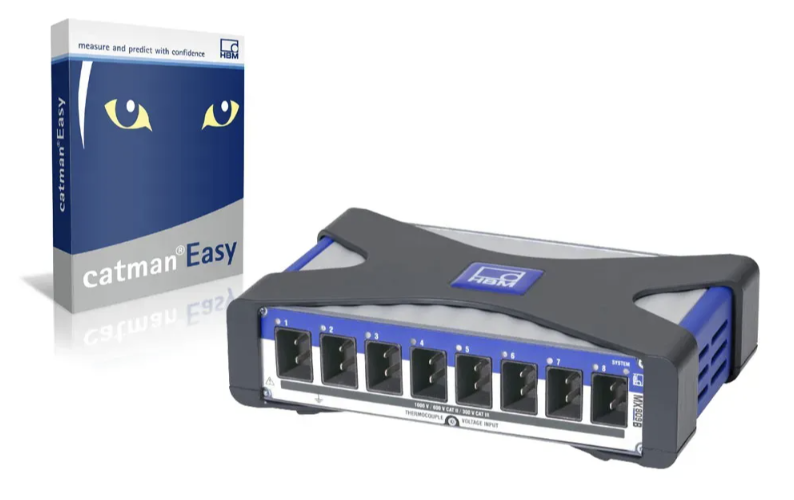

QuantumX paketi: MX809B + catmanEASY



Ürün paketi şunları içerir: Termokupllar kullanılarak izole sıcaklık ölçümü veya hücre voltajlarının (5V) ölçümü için
QuantumX ailesinin 8 kanallı ölçüm modülü ; Aşağıdaki dönüştürücü teknolojilerini destekler: – Her kanal için dahili soğuk bağlantıya sahip K, J, T, B, E, N, R, S, C tipi termokupllar ; – Elektrik voltajı ± 5 V (bakır soket); Her ölçüm kanalı için: – EN60664’e göre elektrik yalıtımı: 1000 V, 2500 V’a kadar geçici akım geçirmez (diğer kanallara, elektrik beslemesine, iletişime, gövdeye karşı) – Ölçüm kategorileri (güvenlik): CAT II 600 V, CAT III 300 V; – Örnekleme hızı: maks. 600 S/s’ye kadar; – 24 bit ADC; – Ayarlanabilir dijital düşük geçiş filtresi: Bessel, Butterworth, doğrusal faz; – Soket: HBM’den yalıtım kapağı için hazırlanmış Thermo Mini (erkek, bakır kontak) ; Genel: – Yüksek voltaj ileten bileşenlerde sıcaklık ölçümü için ; – Elektrikli bileşenlerle mobil ve sabit uygulamalar için uygundur ; – 1 x Ethernet, 2 x Firewire; – Gerilim kaynağı: 10…30 V DC, maks. 6 W; – Cihazda kayıtlı DIN/ISO 10012’ye uygun fabrika kalibrasyon verileri ( MX Assistent kullanılarak sertifika oluşturulur) Ürün paketi %10 indirimlidir ve ayrıca şunları içerir: – Güç kaynağı (1-NTX001); – Thermo Mini için 8 yalıtım kapağı (1-CON-A1018); – Ethernet çapraz kablosu (1-KAB239-2); – HBM’den catman Easy yazılımı + Yazılım bakımı (12 ay).

Kategoriler: , , ,

Açıklama

QuantumX MX809B: Yüksek Potansiyelde Maksimum Güvenlik

Yeni QuantumX MX809B modülü,  yüksek potansiyelde sıcaklık ve voltaj  ölçümü için  sekiz kanal sağlar . Her kanal  , K, J, N, T, E ve diğer birçok tip gibi tüm geleneksel termokuplları ve genel olarak +/- 5 V aralığındaki voltajları destekler . Modül, tüm güvenlik gereksinimlerini karşılamak için yenilikçi bir yalıtım konsepti sunar: Çift yalıtımlı ölçüm uçları ve standart termo Mini konektörler (IEC, ANSI) ve patentli bir temas koruması ve güvenlik konsepti (yalıtım kapağı), son derece güvenilir ölçüm sağlamak için tehlikeli canlı parçalarla doğrudan teması önler.

MX809B için tipik uygulama alanları arasında  elektrik motorları, jeneratörler, doğrultucular veya invertörler, şarj cihazları ve özellikle enerji depolama sistemleri (yüksek voltajlı piller) ve yakıt hücrelerinin test edilmesi ve analizi yer alır . Pil testlerinde, amplifikatör 1.000 V’a kadar bir potansiyelde minimum hücre voltajlarının ve sıcaklıklarının hassas bir şekilde ölçülmesine olanak tanır  . 2.400 V’a kadar voltaj zirvelerinde bile güvenlik garanti edilir . QuantumX serisinin diğer modülleri istenildiği gibi eklenebilir. Tüm sistem sahada ve laboratuvarda kullanım için idealdir.

Ölçüm sonuçlarını güvenilir ve sağlam kılmak için  dönüştürücülerin, amplifikatörlerin veya komple ölçüm zincirlerinin kalibrasyonu  gereklidir. QuantumX için, ISO 10012’ye göre çalışma standardı  kalibrasyon sertifikası  modülde saklanır.  HBM’den DAkkS sertifikası  (ISO 17025) talep üzerine mevcuttur.



catman®Kolay

catmanEasy  , çevrimiçi ve çevrimdışı kurulum, çevrimiçi görselleştirmeler ve çevrimiçi matematik ile kayıt işlevlerini içeren catman Veri Toplama Yazılımının temel sürümüdür. catman Easy, iki farklı eklenti modülüyle birleştirilebilir:

  • EasyMath :  Catman Easy için Matematik modülü ve otomatik diziler.
  • EasyScript:  Ölçüm ve analiz modunda VBA altında ücretsiz programlama.

Maksimum güvenlik

  • Yenilikçi yalıtım ve güvenlik konsepti
    • Çift yalıtımlı ölçüm uçları
    • Standart termo Mini konnektörler (IEC, ANSI)
    • Patentli temas koruması ve güvenlik konsepti (yalıtım kapağı)
  • VDE test edildi ve sertifikalandırıldı

 Tehlikeli canlı parçalarla doğrudan teması önleyen  benzersiz  bağlantı konsepti, son derece güvenilir ölçüm sağlar

Esneklik

  • Test tezgahı ve mobil yol testleri için
  • Şeffaf yalıtım kapağı sayesinde termoçift tipi hemen görülebilir
  • MX403B ile kolayca genişletilebilir:
    • Ölçüm kategorileri II ve III’te +/- 10, 100 veya 1.000 V aralığındaki gerilimler
    • Tak-çıkar yük veya akım pensi ile akım ölçümü
    • Toplam harmonik bozulma (THD) analizinin temeli
  • Bağlantı, kullanıcı tarafından bağlanabilir ve ayrılabilir

 Sensörün kablo uzunluğunun tanımlanması ve kablolamanın önceden ihtiyaçlara göre uygulanması olanağı sayesinde değişen gereksinimleri karşılama esnekliği

Entegrasyon kolaylığı

  • Ethernet üzerinden bir PC’ye bağlantı
  • Güvenilir  catman  yazılım desteği
  • Diğer yazılımlarla (.NET API), LabVIEW™ veya CANape ile entegrasyon
  • Ölçüm sinyallerinin (CX27B) EtherCAT aracılığıyla otomatik test çalışmalarına gerçek zamanlı entegrasyonu

Hem  merkezi  hem de  dağıtılmış modüller  kolay ve bireysel entegrasyona olanak tanır
