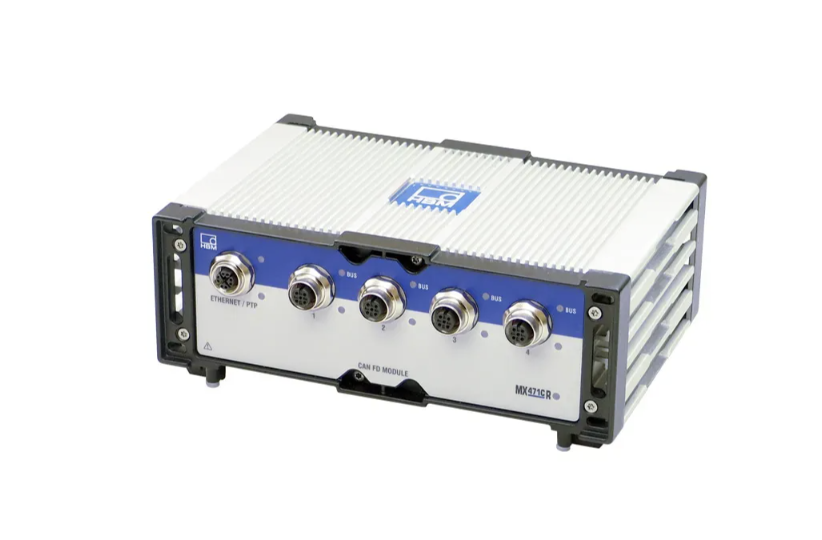

MX471C-R

SomatXR: CAN FD Modülü (4)



SomatXR ailesinin 4 kanallı CAN FD modülü
Aşağıdaki arayüzleri destekler:
– 4 x CAN
Her kanal şunları sunar:
– ISO CAN FD veya CAN 2.0 A/B
– Tüm veri yolu sinyallerini (ham) kaydetme ve PC’de kod çözme
– Gerçek zamanlı olarak maksimum 250 sinyal kod çözme (catman: 128)
– Maksimum. 128 Gerçek zamanlı sinyal kodlaması (modül: 200)
– CCP veya XCP-on-CAN (CANape gereklidir)
– Yapılandırılabilir bit hızı ve değiştirilebilir dahili sonlandırma
– Elektriksel olarak izole edilmiştir
– Soket: M12 A kodlu 5 pinli
Genel:
– IP65/IP67 koruma sınıfı
– Çok yüksek titreşim (10 g) ve darbe direnci (75 g)
– 2 x Ethernet 10/100/1000 (PTPv2, M12 X kodlu 8 pinli)
– 2 x Firewire (ODU MINI-SNAP 8 pinli)
– Gerilim kaynağı: 10…30 V DC, maks. 6 W
(ODU MINI-SNAP 4 pinli)

Kategoriler: , , ,

Açıklama

SomatXR MX471C-R: Dört adede kadar CAN ağını eş zamanlı olarak entegre edin

SomatXR MX471C-R CAN veri yolu modülü, SomatXR veri toplama sistemine dört adede kadar CAN ağının eş zamanlı entegrasyonuna olanak tanır. Bu modül, QuantumX MX471C’nin daha sağlam versiyonudur ve IP65/IP67 koruma derecesi ve yüksek şok ve titreşim direnci sayesinde sahada ve test pistinde araç testleri gibi son derece zorlu koşullarda kullanım için idealdir.

Dünya çapında benzersiz: SomatXR MX471C-R, SomatXR veri toplama sistemine herhangi sayıda CAN düğümünü entegre eder. CAN sinyallerinin ve analog ölçüm modülleri tarafından sağlanan verilerin eş zamanlı olarak kaydedilmesini sağlar. Tüm CAN mesajları ham veri akışı olarak kaydedilebilir ve daha sonra PC’de veya kayıt cihazında çözülebilir. Alternatif olarak, modülün kendisinde gerçek zamanlı kod çözme, CAN sinyallerinin bir test tezgahına entegre edilmesini sağlar. Modül, klasik CAN ve modern araçlarda kontrol ünitelerinin iletişimini sağlamak için kullanılan CAN-FD ile uyumludur.

Son derece dayanıklı

  • IP65/IP67 koruma derecesi (toz ve su)
  • 10 g’a kadar sürekli titreşim yüklemesi durumunda bile güvenilir
  • 75 gr’a kadar darbeye dayanıklı
  • -40 °C ile +80 °C arasındaki geniş bir sıcaklık aralığında kullanılabilir

 Darbeye dayanıklılığı ve IP65/IP67 koruma derecesi sayesinde sahada zorlu uygulamalarda kullanıma uygundur

Güçlü

  • CAN FD (ISO CAN FD 11898-1:2015) ve klasik CAN (CAN 2.0 A/B) gibi birçok protokolle uyumludur
  • Verileri almak, veri türünü ve derlemeyi değiştirmek ve veri göndermek için tek bir cihaz
  • 4 MBit/sn’ye kadar yüksek veri aktarım hızları
  • Diğer MX modülleri için ağ geçidi işlevi dahil Ethernet üzerinden kolay bağlantı

 Birçok protokol ve yüksek veri hızları sağlayan güçlü entegrasyon

Çok yönlü entegrasyon

  • Dört adede kadar CAN ağının senkron entegrasyonu
  • SomatXR/QuantumX ailesine optimum entegrasyon
  • Dört ayrı ayrı yapılandırılabilir, elektriksel olarak izole edilmiş kanal
  • Kablolar, konektörler, sürücüler ve DAQ yazılımı gibi geniş aksesuar yelpazesi

 Dört adede kadar CAN kanalının eş zamanlı entegrasyonu sayesinde zorlu görevler için uygundur
