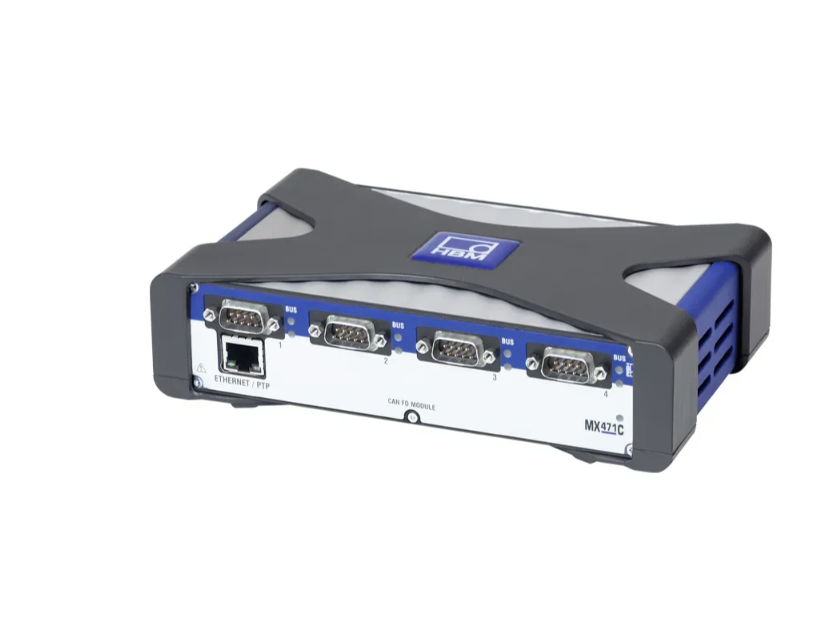

MX471C

QuantumX CAN FD modülü (4)



QuantumX ailesinin 4 kanallı CAN FD modülü;
ISO CAN FD, CAN 2.0 A/B’yi destekler;
CAN okuma (alma):
– Gerçek zamanlı olarak 128 sinyali kod çözme;
– Tüm veri yolu sinyallerini (ham) okuma ve bunları bilgisayarda kod çözme;
– CCP, XCP-on-CAN sinyallerini kod çözme (CANape gerektirir);
CAN ağ geçidi:
– 200 adede kadar analog sinyali CAN FD’ye yazma (iletme):
– MX modüllerinin FireWire üzerinden bağlanması;
Ethernet ağ geçidi:
– Bağlı tüm MX modüllerinden sinyalleri PC’ye gönderme;
– 2 x Ethernet 100/1000/1000 (PTPv2, RJ45);
Genel:
– Yapılandırılabilir bit hızı, değiştirilebilir dahili sonlandırma;
– Elektriksel olarak izole edilmiş kanallar;
– Soket: D-Sub 9-pin (erkek);
– Gerilim beslemesi: 10…30 V DC, maks. 6 W.

Kategoriler: , , ,

Açıklama

Quantumx MX471C – Mobil ve Tezgah Testleri için FD Kontrol Altında mı?

 QuantumX CAN FD veri yolu modülü MX471C modülü , QuantumX veri toplama sistemine  aynı anda dört adede kadar CAN veya CAN FD ağının entegre edilmesini sağlar  ve ihtiyaç duyulduğu kadar çok modüle genişletilebilir  .

Bu modül CAN FD, CAN, CCP, xCP-on-CAN/FD, J1939, ISOBUS veya CANopen’dan gelen herhangi bir sinyali alabilir ve analog ölçüm giriş modülleriyle birleştirilebilir, ayrıca Veri Kaydedici  mobil araç testiniz  veya  filo izleme göreviniz  için  CAN FD kaydedici olarak idealdir . Bunun için tüm sinyaller ham sinyal akışı olarak elde edilebilir ve PC veya kaydedici yazılımında kod çözülebilir. Elde edilen tüm sinyaller gerçek zamanlı olarak da kod çözülebilir ve tezgah entegrasyonu için analog voltaj çıkışına (MX878B) veya örneğin Ethernet tabanlı bir saha veri yoluna (CX27C) aktarılabilir.

Modülün güçlü  CAN ağ geçidi modu,  otomasyon sisteminize 200’e kadar analog giriş sinyali iletmenize olanak tanır ve böylece mevcut tezgah testinize veya herhangi bir mobil kayıt cihazına veya test ekipmanına yeni ekipman entegre etmenin kolay bir yoludur. Bunun için tüm sinyaller gerçek zamanlı olarak kodlanabilir ve bu da en düşük gecikmeleri < 1 ms’ye izin verir.

MX471C aynı zamanda  Ethernet ağ geçidi olarak da çalışır . Bu sayede doğrudan bağlı MX modüllerinden gelen herhangi bir sinyal Ethernet’e ve bir PC’ye veya kayıt cihazına aktarılabilir.

Ayrıca, gerektiğinde mesajlar bölünebilir ve yeniden birleştirilebilir, örneğin  CAN-2-CAN ağ geçidi kurmak  mümkündür.

Güçlü

  • Dört adede kadar CAN FD veri yolunda zaman damgalı sinyal edinimi, tamamen izole edilmiştir
  • Tek cihazda sinyallerin (ham veya yerleşik gerçek zamanlı kod çözme), analog sinyal aktarımının ve Ethernet ağ geçidinin paralel olarak alınması
  • CAN FD modunda 4 MBit/s’ye kadar yüksek veri aktarım hızları

 Yüksek veri aktarım hızıyla alın ve iletin

Yüksek bağlantı

  • CAN FD, CAN 2.0 A/B, CCP, xCP-on-CAN, J1939, ISOBUS, CANopen gibi birçok farklı protokolü alma
  • Bağlı QuantumX modüllerinden herhangi bir analog veriyi CAN FD veya CAN’a iletmek
  • Bağlı QuantumX modüllerinden herhangi bir analog veriyi Ethernet’e ve PC’ye veya veri kaydediciye iletmek

 Desteklenen birçok protokol sayesinde çeşitli ağlara esnek entegrasyon

Evrensel kullanım

  • Dört ayrı ayrı yapılandırılabilir, elektriksel olarak izole edilmiş kanal
  • Birden fazla CAN veri yolu sistemiyle yapılan ölçümler için idealdir (ayrı ayrı yapılandırılabilir kanallar)
  • CAN mesajları üzerinden analog girişlerin paket üretimi ve iletimi (Ağ Geçidi Modu)
  • Geniş aksesuar yelpazesi: Kablolar, konektörler, sürücüler ve bir yazılım paketi

 QuantumX ailesine optimum entegrasyon sayesinde, diğer MX modülleri tarafından sağlanan analog sensör verileriyle tamamen senkron olan veri yolu sinyallerinin senkron kaydı
