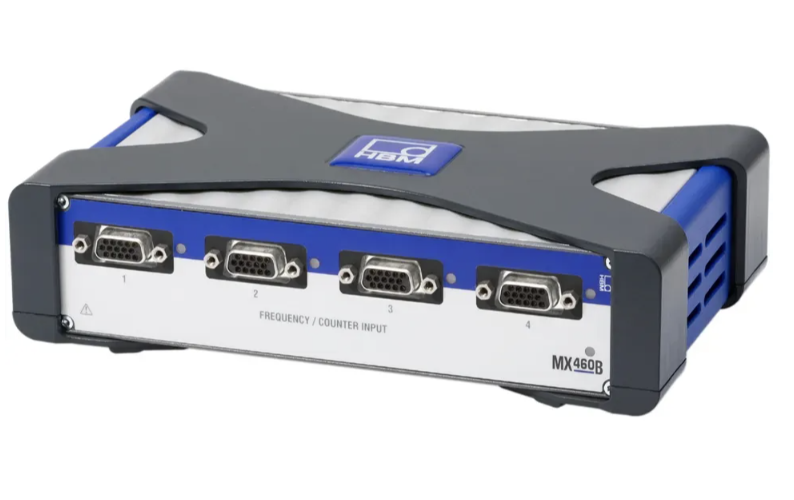

MX460B

QuantumX Dijital Dinamik (4)



QuantumX ailesinin 4 kanallı yüksek dinamik dijital modülü
;
Aşağıdaki dönüştürücü teknolojilerini destekler:
– Dijital yüksek çözünürlüklü frekans girişi
(yani HBM tork flanşı);
– Darbe sayacı, kodlayıcı;
– Pasif endüktif dönme hızı sensörü
(AC bağlantılı alıcılar);
– Darbe genişliği modüle edilmiş sinyaller (PWM);
– Gerçek Zamanlı Hesaplama: Burulma Titreşim Analizi;
Her bir kanal için aşağıdakiler geçerlidir:
– Veri hızı: maks. 100 kS/s (sinyal bant genişliği: 20 kHz);
– Tüm girişler galvanik olarak izole edilmiştir;
– Dijital düşük geçiş filtresi: Bessel, Butterworth;
– TEDS desteği: otomatik sensör tanımlama;
– Sensör beslemesi: 5…24 V, 0,7 W (Modül: 2 W);
– Soket: DSubHD-15;
Genel:
– PTP desteği ile 1 x Ethernet;
– 2 x FireWire;
– Gerilim beslemesi: 10…30 V DC, maks. 9 W; – Cihazda kayıtlı DIN/ISO 10012’ye
uygun fabrika kalibrasyon verileri ( MX Assistent kullanılarak sertifika oluşturulabilir) Not: Modül tork millerine güç sağlayamaz.

Kategoriler: , , ,

Açıklama

QuantumX MX460B: 100 kS/s’ye Kadar Yüksek Çözünürlüklü Tork Ölçüm Modülü

QuantumX MX460B darbe ve frekans modülü, 100 MHz dahili çözünürlük ve 100 kS/s’ye kadar örnekleme hızıyla dijital darbe ve frekans sinyallerinin çok hassas bir şekilde alınmasını sağlar; bu, elektrikli tahriklerin ve yüksek performanslı motorların geliştirilmesindeki görevlerin son derece dinamik bir şekilde ölçülmesi için idealdir. QuantumX MX460B, dönüş hızı, tork, açı, konum, yer değiştirme ve darbe genişliği modülasyonu gibi birçok niceliği aynı anda elde edebilen ve aynı zamanda kayıpsız veri iletimi sağlayan dünyadaki tek dijital darbe ve frekans modülüdür. Modül, entegre interpolasyon ve ekstrapolasyon sayesinde 0,01 doğruluk sınıfına ulaşır ve böylece çok ayrıntılı ve tekrarlanabilir ölçüm sonuçları sağlar.

Ayrıca, örneğin test tezgahında yük testleri sırasında acil kapatma gerektiğinde kullanışlı olan gerçek zamanlı burulma titreşimi analizi ve diferansiyel açı hesaplaması sayesinde kapsamlı güvenlik işlevleri sunar. Darbe ve frekans modülü, QuantumX ailesine en iyi şekilde entegre edilmiştir. Ethernet ve FireWire, mevcut ölçüm sistemlerine uygun ve modüler bağlantı sağlar. QuantumX MX460B, HBM’nin T12HP ve T40B yüksek kaliteli tork dönüştürücülerini en iyi şekilde tamamlar.

  • Doğruluk sınıfı:  0.01
  • Örnekleme hızı:  kanal başına 100 kS/s’ye kadar
  • Arayüzler:  Ethernet ve FireWire

Olağanüstü hassasiyet

  • 0,01 doğruluk sınıfına atfedilebilen hassas ölçüm
  • Kanal başına 100 kS/s’ye kadar örnekleme hızları sayesinde ayrıntılı sonuçlar
  • Aktif düşük geçişli filtreler (Bessel, Butterworth, doğrusal faz) ile kolaylaştırılan düşük gürültülü ölçüm
  • Entegre interpolasyon ve ekstrapolasyon fonksiyonları sayesinde yüksek çözünürlüklü veriler
  • Modülde saklanan ISO 10012’ye göre çalışma standardı kalibrasyon sertifikası
  • Talep üzerine HBM’den DAkkS sertifikası (ISO 17025)

 Maksimum çözünürlükte interpolasyon ve ekstrapolasyon sayesinde kesin sonuçlar

Birçok fonksiyon

  • 1 MHz’e kadar dijital darbe ve frekans sinyalleri için uygundur
  • Dönme hızı, tork, açı, konum, yer değiştirme ve darbe genişliği modülasyonunun optimize edilmiş edinimi ve işlenmesi
  • Aktif dönüştürücüler için besleme gerilimi, kanal başına 5–24 V aralığında seçilebilir
  • Entegre gerçek zamanlı burulma titreşim analizi ve diferansiyel açı hesaplaması

 Çok farklı ölçüm büyüklüklerinin olduğu zorlu uygulamalar için uygundur .

Yüksek bağlantı

  • Catman çalıştıran bir bilgisayarda açı tabanlı analiz
  • TEDS sayesinde otomatik ölçüm noktası tanımlama
  • QuantumX ailesine optimum entegrasyon
  • Veri analizi için PC’ye veya otomasyon ortamına gerçek zamanlı olarak kolay bağlantı
  • Backplane, EtherCAT veya CAN modülleri dahil olmak üzere geniş aksesuar yelpazesi

Catman PC yazılımı  kullanılarak   veya gerçek zamanlı olarak entegre edilerek kullanışlı analiz
