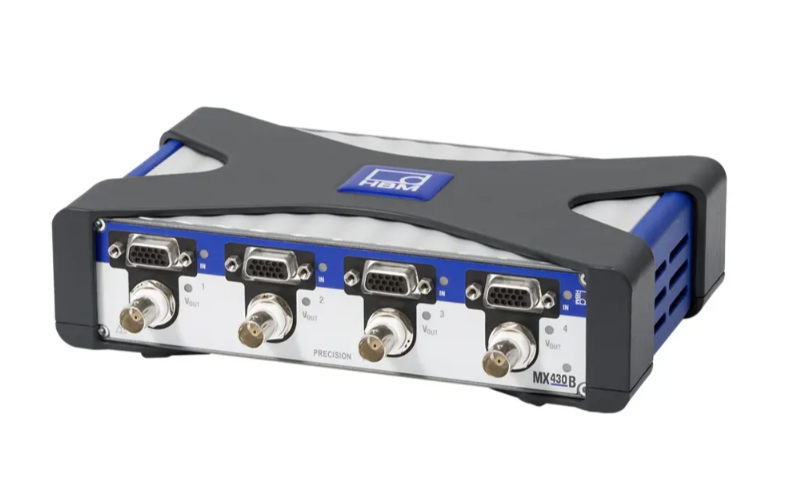

MX430B

QuantumX SG Köprü Amplifikatörü (4)



QuantumX ailesi 4 kanallı ölçüm modülü, SG tam köprü tabanlı dönüştürücüleri
bağlarken hassas ölçümler için; Aşağıdaki dönüştürücü teknolojilerini destekler: – Gerinim ölçer tam köprü devresi; Her bir kanal için aşağıdakiler geçerlidir: – Doğruluk: 100 ppm; – Köprü uyarımı: DC veya CF tabanlı köprü uyarımı veya DC 10 V ile 2,5 veya 5 V ; – Ölçüm aralıkları: 2,5 veya 5 mV/V; – Dönüştürücü empedansı: maks. 5000 Ohm; – Köprü uyarımı: Girişim bastırma için 600 Hz CF (bant genişliği: maks. 200 Hz); – Alternatif köprü uyarımı: Doğru voltaj (DC) ve dolayısıyla yüksek dinamikler (bant genişliği: 6 kHz); – 6 kablolu devreyi destekler; – Veri hızı: maks. 40 kS/s; – Akım beslemesi ve iletişim için galvanik olarak izole edilmiş girişler ; – TEDS desteği: otomatik sensör tanımlama; – Ölçekleme: 2 nokta / kazanç+ofset, tablo, polinom, çoklu polinom; – Dijital alçak geçiren filtre: Bessel, Butterworth, doğrusal faz; – Cihazda kayıtlı çalışma standardı kalibrasyon sertifikası ; Özel fonksiyonlar: – Çok bileşenli dönüştürücüler vb. ile kullanım için 4×4 matrisin gerçek zamanlı hesaplanması; – Kanal başına analog çıkış (BNC): 10 V, ölçeklenebilir, filtre; Genel bilgiler: – Soket: SubHD-15; – PTP desteği ile 1 x Ethernet; – 2 x FireWire; – Gerilim kaynağı: DC 10…30 V, maks. 8 W; – Cihazda kayıtlı DIN/ISO 10012’ye uygun fabrika kalibrasyon verileri ( MX Assistent kullanılarak sertifika oluşturulur ) – SubD (KAB416) veya MS fişi (KAB144) için adaptör mevcuttur.

Kategoriler: , , ,

Açıklama

QuantumX MX430B: Hassasiyet ve Maksimum Girişim Bastırma

MX430B,   QuantumX ailesinin hassas  ve  kompakt modülüdür . Tek veya çok eksenli kuvvet sensörleri ,  tork dönüştürücüler  ve  basınç sensörleri  gibi   gerinim ölçer tam köprü tabanlı sensörlerin doğru ölçümü için dört giriş sağlar . HBM, verimli ölçüm için tüm ölçüm zincirini sağlar:  hassas sensörler ,  QuantumX MX430B ölçüm modülü  ve  uygun yazılım .

Özellikle rüzgar tünelinde araçların, uçakların veya spor ekipmanlarının aerodinamik testlerinde tam dengeyi belirlemek amaçlandığında, hassas kuvvet ve tork ölçümü esastır  . MX430B , roketlerin ağırlık merkezinin belirlenmesi ,  gövde ölçüm analizi  veya  motor test tezgahlarında yük analizi  gibi yüksek hassasiyet ve güvenilirlik gerektiren  diğer test tezgahı uygulamaları için de oldukça uygundur  . Modül  hafif  ve  kompakt olup, makine  ve  sensör kalibrasyonunda  servis için taşınabilir kullanıma olanak tanır  .

Kesinlik

  • 4 gerinim ölçer tam köprü girişi, minimum 100 ppm  doğruluk sunar
  • Tekrarlanan  ve  uzun vadeli ölçümlerle hassasiyet
  •  Taşıyıcı frekans analizi sayesinde elektromanyetik radyasyon veya sıcaklık gibi girişimlere dayanıklıdır
  •  Modülde saklanan ISO 10012’ye göre çalışma standardı  kalibrasyon sertifikası
  • Talep üzerine HBM’den DAkkS sertifikası  (ISO 17025)

 Özellikle rüzgar tünelindeki aerodinamik analizler gibi yüksek hassasiyet ve güvenilirlik gerektiren test tezgahı uygulamaları için oldukça uygundur

Esneklik

  • Kuvvet ,  tork  ve  basınç gibi niceliklerin hassas doğrulaması
  • Statik  ve  dinamik  ölçümler için
  • Dağıtılabilir , bu nedenle minimum kablolama çabası gerektirir
  • Her kanalın AC veya DC modunda kullanılmasıyla  esnek  parametrelendirme

 Patentli arka plan kalibrasyonu  ile geliştirilmiş uzun vadeli kararlılık

Kolay Entegrasyon

  • Makine  ve  sensör kalibrasyonunda servis için taşınabilir kullanıma olanak sağlar
  • TEDS desteği  sensörlerin hızlı ve güvenilir bir şekilde değiştirilmesini sağlar
  • İsteğe bağlı filtre, EtherCAT (CX27B), CAN ( MX471B )  ile doğrudan ölçeklenebilir voltaj çıkışları (+/- 10 V) sayesinde gerçek zamanlı entegrasyon
  • Güvenilir  catman  yazılım desteği

 Tam bant genişliği ile  verimli ve  dinamik sistem analizi
