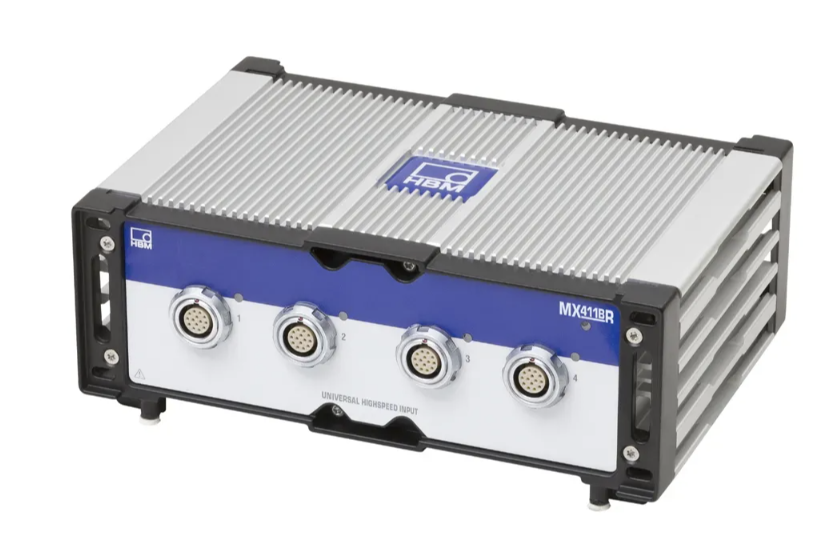

MX411B-R

SomatXR: Son derece dinamik amplifikatör (4)



SomatXR ailesinin 4 kanallı son derece dinamik üniversal amplifikatörü
Desteklenenler:
– Akım beslemeli piezoelektrikler: IEPE (CCLD / ICP)
– SG yarım veya tam köprü (DC veya 4,8 kHz Taşıyıcı Frekans)
– Endüktif yarım veya tam köprü
– Piezoresistif tam köprü
– Gerilim (10 V)
– Akım (20 mA)
Her kanal şunları sunar:
– Örnekleme hızı: maks. 100 kS/s (veya 2 kanallı çalışmada 200 kS/s)
– Ayarlanabilir alçak geçiren filtre (Bessel, Butterworth,
Doğrusal Faz)
– TEDS desteği: Otomatik sensör tanımlama
– Elektriksel olarak izole edilmiş
– Soket: ODU 14 pin
Genel:
– IP65/IP67 koruma sınıfı
– Çok yüksek titreşim (10 g) ve darbe direnci
(75 g)
– 1 x Ethernet, 2 x Firewire
– Gerilim kaynağı: 10…30 V DC, maks. 15 W – Cihazda kayıtlı DIN/ISO 10012’ye
uygun fabrika kalibrasyon verileri ( MX Assistant kullanılarak sertifika oluşturulur)

Kategoriler: , , ,

Açıklama

Son derece dinamik sistemleri analiz etmek ve ölçümünüzden maksimum verimi almak mı istiyorsunuz? O zaman SomatXR MX411B-R sizin için doğru amplifikatördür. MX411B-R,  kanal başına 100 kS/s maksimum örnekleme hızına sahip dört kanala sahiptir ve iki kanal modunda 200 kS/s’ye çıkar. Bu, amplifikatörü  mekanik ölçüm miktarlarının son derece dinamik edinimi ve analizi için ideal hale getirir .

SomatXR MX411B-R aşağıdaki dönüştürücü teknolojilerini desteklemektedir:

  • Voltaj (±10V)
  • Standartlaştırılmış akım (±20 mA)
  • Tam köprü veya yarım köprü devre gerinim ölçerleri
  • Endüktif tam ve yarım köprüler, LVDT
  • Akım beslemeli piezoelektrik dönüştürücüler (IEPE, ICP®)
  • Piezorezistif tam köprüler

Kanal başına 100 kS/s’ye kadar örnekleme hızları,  24 bitlik yüksek çözünürlükle  birleştiğinde – MX411B-R  maksimum doğruluğu garanti eder. Bu  , zorlu ortamlarda son derece dinamik kuvvetlerin ve ivmelerin edinilmesi için gereklilikleri tam ve güvenilir bir şekilde karşılar  .

Tipik uygulama alanları

  • Arazi dışı araçlarla mobil ölçümler  ve testler   (inşaat, tarım ve ormancılık)
  •  Altyapılarda, örneğin binalarda sabit ölçümler ve testler
  •  Zorlu ortamlarda saha testleri

Avantajlarınız

  • Zorlu ortamlarda bile güvenilir ölçüm sonuçları
  • Dağıtılmış modüllerin kullanımı sayesinde azaltılmış kablolama çabası
  • Sensöre yakın sayısallaştırma  daha yüksek ölçüm kalitesiyle sonuçlanır

Esnek, modüler ve genişletilebilir

 SomatXR modülleri diğer veri toplama sistemleriyle  (örneğin  QuantumX ) birlikte de kullanılabilir . Sadece birkaç basit adımda, özel ihtiyaçlarınıza göre ölçeklendirilen son derece kişiselleştirilmiş bir veri toplama sistemi oluşturabilirsiniz. Modüller  Ethernet TCP/IP  üzerinden iletişim kurar ve IEEE 1588 (PTPv2) kullanılarak senkronize edilir.

Profesyonel yazılım desteği

SomatXR kullanıcıları güçlü bir yazılım paketinden faydalanır  . Her ölçüm modülü Ethernet üzerinden PC’ye ve catman ölçüm yazılımına bağlanabilir. Ultra dayanıklı CX22B-R veri kaydedici, PC olmadan sahada bağımsız kullanım sağlar. Bu, verilerin kolayca edinilmesini, net bir şekilde görselleştirilmesini ve akıllıca analiz edilmesini sağlar.

Son derece hassas ve güvenilir

Güvenilir ve sağlam ölçüm sonuçları, dönüştürücülerin, amplifikatörlerin veya komple ölçüm zincirlerinin kalibrasyonunu gerektirir.

  • SomatXR modülünde saklanan ISO 10012’ye göre çalışma standardı kalibrasyon sertifikası
  • Talep üzerine HBM’den DAkkS sertifikası (ISO 17025)
