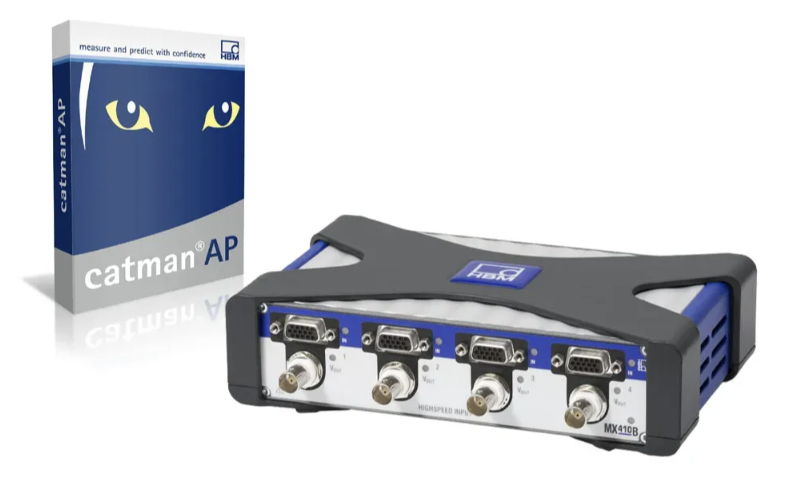

QuantumX MX410B: Sensör Sinyallerini 200 kS/s’ye Kadar Ölçün
QuantumX MX410B evrensel 4 kanallı veri toplama modülü, ölçülen verilerin özellikle hassas ve hızlı bir şekilde toplanmasına olanak tanır. Geniş bir uygulama yelpazesi ve mükemmel bir fiyat-performans oranı sunar.
MX410B, QuantumX serisinin bir modülüdür ve kuvvet, yer değiştirme, basınç ve ivme gibi mekanik niceliklerin yanı sıra titreşim ve sesin çok yüksek hassasiyet ve hızla ölçülmesini sağlar. Bu nedenle veri toplama cihazı evrensel olarak uygulanabilir ve son derece dinamik test tezgahı analizlerinde kullanım için idealdir.
MX410B, tek başına bir enstrüman olarak kullanılabilir veya maksimum ölçeklenebilirliği sağlamak için diğer QuantumX modülleriyle birleştirilebilir. Ölçüm amplifikatörünün uygulama alanları arasında makine yapımı, havacılık, otomotiv endüstrisi ve araştırma yer alır; örneğin, çarpışma testleri veya titreşim analizleri, ek akustik testler ve ses basıncı analizleri dahildir. MX410B’nin 160 dB’lik yüksek sinyal bant genişliği, ölçüm amplifikatörünün titreşimi ve sesi yüksek hassasiyetle elde etmesini sağlar.
Ayrıca, DAQ modülü sensörden yazılıma ve veri analizine kadar uzanan eksiksiz bir ölçüm zincirinin uygulanmasını sağlar. QuantumX MX410B ölçüm amplifikatörü yüksek hassasiyet ve mükemmel bir fiyat-performans oranı sunar ve böylece karmaşık ve oldukça dinamik ölçüm görevlerine oldukça uygun maliyetli bir çözüm sunar.
- Doğruluk sınıfı: %0,05’e kadar
- Kanal başına örnekleme hızı: 100 kS/s’ye kadar
- 2 kanallı modda örnekleme hızı: 200 kS/s’ye kadar
- Sinyal bant genişliği: 40 kHz
catman®AP
catmanAP, çevrimiçi ve çevrimdışı kurulum, çevrimiçi görselleştirmeler ve çevrimiçi matematik ile kayıt işlevlerini içeren tam catmanEasy yazılım paketini içerir ve iki farklı eklenti modülüyle birleştirilebilir:
- EasyMath: catmanEasy için matematik modülü ve otomatik diziler.
- EasyScript: Ölçüm ve analiz modunda VBA altında ücretsiz programlama.
ve buna şu gibi güçlü modüller eklenir:
- Haritalarda GNSS/GPS veri görselleştirmesi
- Video Kaydı
- Wheelforce dönüştürücü entegrasyonu
- Paralel Kayıt
- Bulut veri akışı
Kesin Sonuçlar
- Eşzamanlı ve paralel ölçümü kolaylaştıran çok yüksek çözünürlüklü (24 bit) bir A/D dönüştürücü
- Gürültü bastırma
- İsteğe bağlı düşük geçiş filtresi (Bessel ve Butterworth) 0,1 ila 20.000 Hz
- AutoCal rutinleri, kablo uzunluklarının %100’ünün ve sıcaklığın telafi edilmesine olanak tanır
- Peak ve RMS’nin gerçek zamanlı hesaplanması
- Modülde saklanan ISO 10012’ye göre çalışma standardı kalibrasyon sertifikası
- Talep üzerine HBM’den DAkkS sertifikası (ISO 17025)
Yüksek çözünürlük ve gürültü azaltma sayesinde kesin sonuçlar
Hızlı entegrasyon
- Elektriksel olarak izole edilmiş girişler sayesinde güvenli ve hızlı entegrasyon
- TEDS sayesinde kolay dönüştürücü montajı
- Ek dağıtılmış veya merkezi QuantumX modüllerinin kullanımıyla serbestçe ölçeklenebilir
- 16 bit çözünürlük ve düşük gecikme süresine sahip dört analog gerçek zamanlı çıkış
QuantumX serisinin bir modülü olarak kolay entegrasyon ve yüksek ölçeklenebilirlik
Evrensel kullanım
- Ayrı ayrı yapılandırılabilen dört giriş
- Kanal başına en fazla altı dönüştürücü türü bağlanabilir
- Aşağıdaki dönüştürücü tipleriyle uyumludur: Yarım ve tam köprü yapılandırmalarındaki gerinim ölçerler (DC veya taşıyıcı frekansı), piezo dirençli tam köprüler, endüktif yarım ve tam köprüler ve ayrıca voltaj, akım ve IEPE (ICP)
- Gelişmiş catman analiz yazılımı
- Ethernet üzerinden kolay veri iletimi
- Her kanal için yapılandırılabilen 5 ila 24 V geniş besleme voltajı aralığı (DC)
Kapsamlı dönüştürücü seçimi ve güçlü analiz yazılımı ile evrensel ölçüm çözümü
