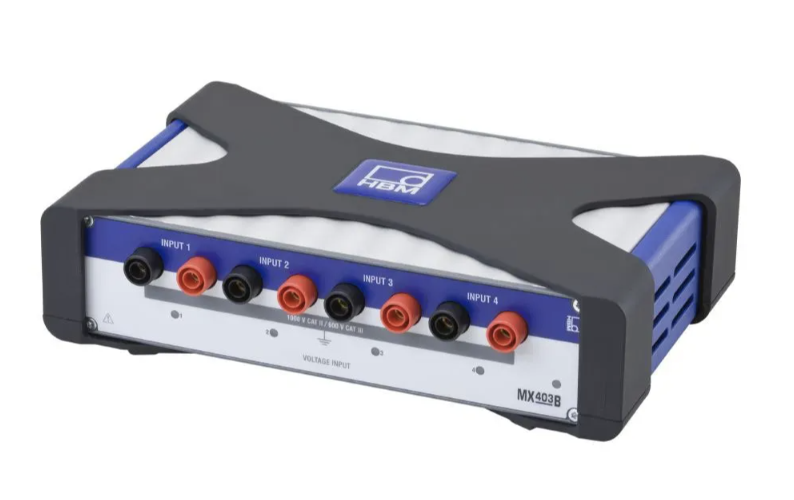

MX403B

QuantumX Dinamik Gerilim, izol. (4)



QuantumX ailesi 4 kanallı, elektriksel olarak
izole edilmiş gerilim ölçümleri için modül;
Aşağıdaki ölçüm büyüklüklerini destekler:
– Gerilim: 10 V, 100 V veya 1000 V;
Her kanal için aşağıdakiler geçerlidir:
– Ölçüm kategorileri: 1250 V (CAT dışı),
1000 V CAT II, ​​600 V CAT III;
– Diferansiyel, elektriksel olarak izole edilmiş kanallar;
– 24 bit ADC;
– Veri hızı: maks. 100 kS/s
(sinyal bant genişliği: maks. 38 kHz);
– Dijital alçak geçiren filtre: Bessel, Butterworth;
– Soket: 4 mm güvenlik laboratuvar soketi;
Genel:
– PTP desteğine sahip 1 x Ethernet;
– 2 x FireWire;
– Gerilim kaynağı: DC 10…30 V, maks. 8 W; – Cihazda kayıtlı DIN/ISO 10012’ye
uygun fabrika kalibrasyon verileri ( MX Assistent kullanılarak sertifika oluşturulur) – Sertifikalı güvenlik için VDE sertifikası (GS)! Opsiyonel aksesuarlar: – Takılabilir sanal yıldız noktası: 1-G068-2; – Güvenlik laboratuvarı soketlerine adaptör BNC: 1-G067-2; – Güvenlik laboratuvarı hatları: 1-KAB282-1.5.

Kategoriler: , , ,

Açıklama

QuantumX MX403B: 100 kS/s’ye Kadar Yüksek Çözünürlüklü Gerilim Ölçümü

QuantumX MX403B voltaj ölçüm modülü, elektrik voltajlarını ve ayrıca bir fişli yük kullanarak 0,5 doğruluk sınıfında akımı alır. Laboratuvarlarda, test tezgahlarında veya havacılık, otomotiv ve özellikle geliştirme ve genel olarak test alanındaki mobil uygulamalarda dinamik ölçüm görevlerinde kullanım için idealdir. Voltaj ölçüm modülü, en yüksek güvenlik seviyesini sağlar ve Alman VDE Elektrik, Elektronik ve Bilgi Teknolojileri Derneği tarafından sertifikasyonu ile garanti edilen IEC 61010 ölçüm cihazı standardının katı gerekliliklerine uygundur. Dört elektriksel olarak izole edilmiş ölçüm girişi ayrı ayrı yapılandırılabilir.

Serbestçe parametrelendirilebilen üç ölçüm aralığı ve yüksek çözünürlük sayesinde gerilim ölçüm modülü, enerji tüketimi 0 ila 1.000 V arasında değişen geniş bir uygulama yelpazesini kapsar. QuantumX MX403B, kanal başına 100 kS/s’ye kadar örnekleme hızları ve 24 bitlik A/D dönüştürücüsü sayesinde ölçüm hakkında ayrıntılı bilgi sağlar.

Örneğin, pompalar, mobil veya sabit operasyonlar için tahrikler ve enerji depolama cihazları veya jeneratörler gibi elektrikli aktüatörleri test ederken ve analiz ederken. Modüller, dijital veri aktarımı sayesinde uzun mesafelerde bile, senkron bir şekilde ve kayıpsız bir şekilde doğrudan ölçüm noktasında dağıtılabilir ve kullanılabilir. Modül, QuantumX ailesiyle kusursuz bir şekilde entegre olur ve tüm elektriksel, mekanik ve termal ölçüm miktarlarının yanı sıra CAN veri yolu sinyallerinin PC yazılımında senkron olarak edinilmesini ve analiz edilmesini sağlar. Modülü, tork ve dönüş hızı sinyallerini hassas bir şekilde ölçen HBM’den QuantumX MX460B dijital darbe ve frekans modülü ve tork dönüştürücüleriyle birleştirmek, karmaşık enerji dengelerinin oluşturulmasını sağlar. Ölçülen veriler paralel ve gerçek zamanlı olarak entegre edilebilir.

  • Doğruluk sınıfı : 0.05
  • Örnekleme hızı : Kanal başına 100 kS/s’ye kadar
  • Bağlantı Noktaları : Ethernet ve FireWire

Hassas ölçüm

  • Doğruluk sınıfı: 0.05
  • 24 bit analog-dijital dönüştürücü ile yüksek çözünürlüklü sinyal düzenleyici
  • Kanal başına 100 kS/s’ye kadar örnekleme hızları nedeniyle ayrıntılı sonuçlar
  • Serbestçe seçilebilen dijital filtreler
  • Modülde saklanan ISO 10012’ye göre çalışma standardı kalibrasyon sertifikası
  • Talep üzerine HBM’den DAkkS sertifikası (ISO 17025)

 Yüksek örnekleme oranları ve dijital veri aktarımı sayesinde hassas sonuçlar

Üstün güvenilirlik

  • VDE sertifikalı güvenlik (IEC 61010’a uygun)
  • CAT II ve 600 V CAT III ölçüm kategorilerinde 1.000 V’a kadar ölçüm görevleri için uygundur
  • Tüm kanalların elektriksel izolasyonu
  • 4 mm’lik güvenlik laboratuvar soketleri sayesinde ölçüm zincirine güvenli bağlantı

VDE sertifikası ve elektriksel izolasyon sayesinde yüksek voltajlarda bile güvenli ölçümler

Bireysel kullanım

  • Dört ayrı ayrı yapılandırılabilir ölçüm girişi
  • Serbestçe parametrelendirilebilen üç ölçüm aralığı (±10V, ±100V, ±1.000V)
  • QuantumX ailesine optimum entegrasyon
  • PC yazılımına veya gerçek zamanlı olarak kolay entegrasyon
  • Aşağıdakiler gibi geniş aksesuar yelpazesi: laboratuvar kabloları, yük dirençleri, akım kelepçeleri ve yazılım

 Farklı ölçüm miktarlarını içeren zorlu görevler için uygundur
