Açıklama

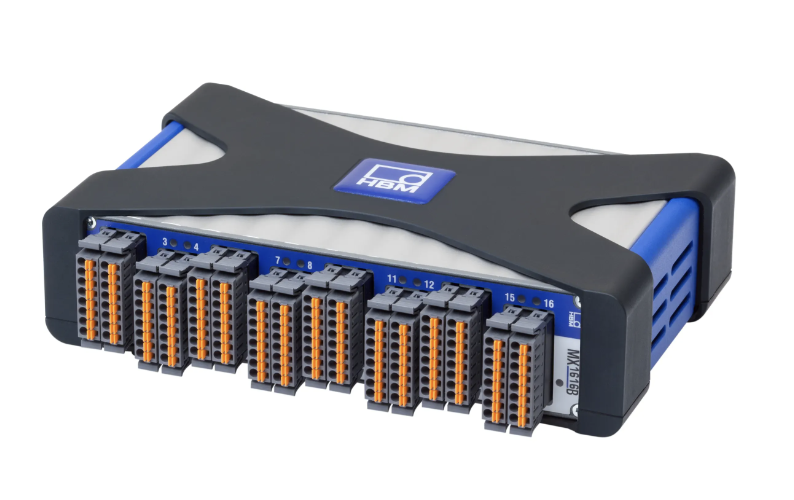

Gerinim ölçer amplifikatörü – QuantumX MX1615B / MX1616B
QuantumX MX1615B ve QuantumX MX1616B gerinim ölçer amplifikatörleri, tam köprü, yarım köprü ve çeyrek köprü konfigürasyonunda gerinim ölçerlerin hassas ve güvenli veri toplaması için ve gerinim ölçer tabanlı dönüştürücüler, potansiyometreler, direnç termometreleri (PT100) veya normalize edilmiş voltaj (+/- 10V) için uygundur. Bu, gerinimler, kuvvetler ve yer değiştirmeler toplandığında ve sıcaklık etkileri de rol oynadığında bu veri toplama ünitesinin ideal bir seçim olduğu anlamına gelir.
MX1615B ve MX1616B modülleri, çok kompakt bir muhafaza içinde düzenlenmiş 16 sensör girişiyle donatılmıştır. Sonuç olarak, MX1615B ve MX1616B küçük bir alanda rakipsiz bir kanal yoğunluğu sunar. Tipik uygulama alanları arasında FEM modelleri için statik gerilim testleri, ömür analizi için yarı dinamik yorulma testleri, izleme görevleri, malzeme araştırmaları, kalıntı gerilim analizi, bakım görevleri (örneğin PCB devre kartlarının mekanik testleri için) ve sahada yük verilerinin genel kaydı yer alır.
Tüm QuantumX veri toplama modülleri gibi, MX1615B / MX1616B modülleri de TEDS (“Tak ve Ölç”) yoluyla anında sensör tespiti sunar ve diğer tüm QuantumX modülleriyle serbestçe birleştirilebilir ve ölçeklenebilir.
Kesin
- Patentli devre (4, 5, 6 iletken teknolojisi, taşıyıcı frekans teknolojisi ve tüm kanallarda döngüsel otomatik ayarlama)
- Ölçüm sonucunda elektromanyetik ve termal girişimleri (örneğin invertör, yüksek akımlar, elektrikli makineler veya sıcaklık etkileri nedeniyle) önleyen sağlam mekanizma
- Kanal başına 20 kS/s’ye kadar ayrı ayrı yapılandırılabilir ölçüm hızları ve yüksek sinyal bant genişliği.
- Modülde saklanan ISO 10012’ye göre çalışma standardı kalibrasyon sertifikası
- Talep üzerine HBM’den DAkkS sertifikası (ISO 17025)
Doğru, parazitsiz ölçüm sonuçları – hem dinamik hem de statik ölçümler için. Taşıyıcı frekans yöntemi sayesinde, çok yüksek parazitler oluştuğunda ve uzun kablolar kullanıldığında bile net sonuçlara güvenebilirsiniz.
Zamandan tasarruf ve verimlilik
- Tak ve Ölç – her sensör için otomatik kanal yapılandırması
- Sensörlerin anında kalibrasyonu veya dahili şönt bağlantısı ile uygunluk kontrolü
- İtmeli fişler kullanılarak hızlı enstrümantasyon
- Dağıtılmış konsept ve kısa, önceden hazırlanmış sensör kabloları
Ölçüm ve analizde zaman ve verimlilik kazanımlarını gerçekleştirin: akıllıca birleştirilmiş ölçüm zincirleri ve tak ve ölç teknolojisi aracılığıyla. Mekanik voltajlar hemen görselleştirilebilir, depolanabilir veya dijital olarak iletilebilir.
Kolay entegre edilebilir
- Sağlam tasarımıyla geniş ortam sıcaklığı aralığına (-20 °C … + 65 °C) uygundur
- Veri kaydı ve veri analizi için HBM catman yazılımının yardımıyla anında sonuçlar
- Ethernet saha veri yolunda ( CX27C ), CAN’da ( MX471 C) veya voltaj çıkışında ( MX878B ) gerçek zamanlı entegrasyon
- Açık yazılım kavramı (Visual Studio .NET, LabVIEW, vb.)
Sistem manzaranıza uyan bir gerinim ölçer amplifikatörü. İşte bu kadar kolay!
